Kako 75KVA transformator na drogu izboljša distribucijo energije?

Povzetek članka

Izbira pravega razdelilnega transformatorja vključuje veliko več kot izbiro številke, kot je 75 KVA. Transformator se mora ujemati s primarno napetostjo, sekundarno napetostjo, fazno konfiguracijo, pričakovano obremenitvijo, okoljskimi pogoji, zaščitnimi zahtevami, namestitveno strukturo in veljavnimi električnimi standardi. Pravilno izbrani 75KVA transformator na drogu lahko zagotovi učinkovito in praktično rešitev, kjer je treba električno energijo transformirati blizu točke porabe.

V tem članku preučujemo, kako deluje enota s 75 KVA, zakaj je njena kompaktna konfiguracija, nameščena na steber, uporabna, kako njeni materiali jedra in navitja vplivajo na zmogljivost, kaj pomenijo specifikacije učinkovitosti in kako se lahko projektni inženirji izognejo pogostim napakam pri dimenzioniranju in namestitvi. Razložimo tudi, kako se Guangbian loteva proizvodnje in prilagajanja za različna distribucijska omrežja.

Kazalo

1. Razumevanje 75KVA transformatorja na drogu
2. Kako deluje 75KVA transformator na drogu
3. Konfiguracija zmogljivosti in faz
4. Izbira primarne in sekundarne napetosti
5. Jedro, navitja, izolacija in hlajenje
6. Pomembni parametri delovanja
7. Kjer se uporablja 75KVA transformator na drogu
8. Kako izbrati pravi transformator
9. Premisleki glede namestitve in vzdrževanja
10. Kako Guangbian podpira projekte transformatorjev
11. Pogosto zastavljena vprašanja
12. Zaključek

Oris članka

• Določite namen in zgradbo razdelilnega transformatorja 75KVA.
• Razložite osnovni proces elektromagnetne transformacije.
• Pogovorite se o združljivosti zmogljivosti, faze in napetosti.
• Preglejte materiale in načine hlajenja, ki vplivajo na zanesljivost delovanja.
• Pojasnite izgubo brez obremenitve, izgubo obremenitve, impedanco in vzbujalni tok.
• Identificirajte primerne aplikacije in skupne projektne zahteve.
• Zagotovite praktični kontrolni seznam za izbiro in vzdrževanje.
• Odgovorite na pogosta vprašanja o nabavi in ​​inženiringu.

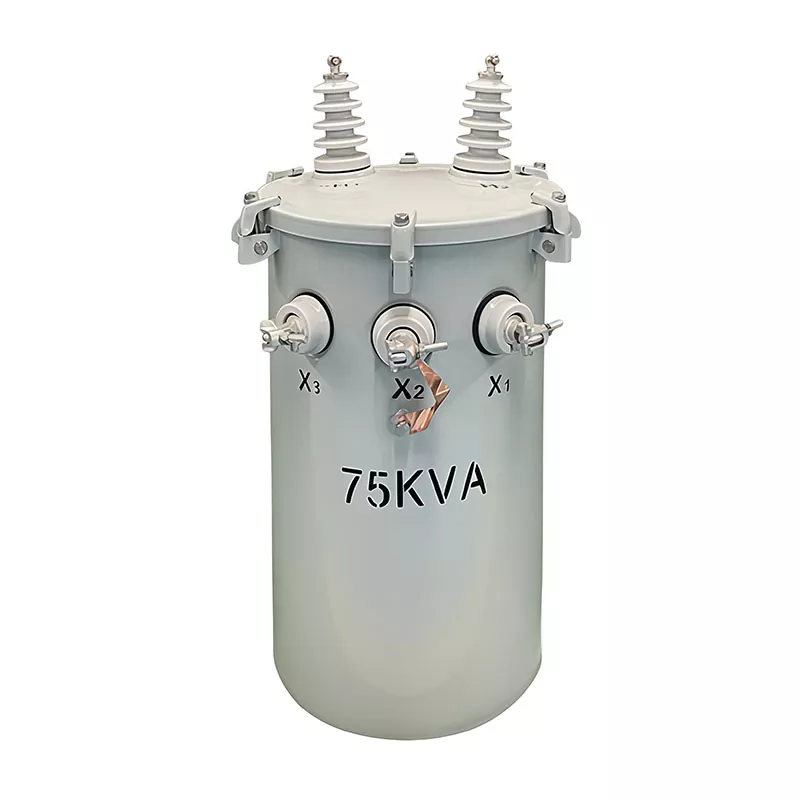

Razumevanje 75KVA transformatorja na drogu

75KVA transformator na drogu je distribucijski transformator, namenjen zmanjšanju srednje napetostne električne energije na nižjo napetost, primerno za končne uporabnike. Za razliko od velikega transformatorja transformatorske postaje, nameščenega na temelj, je enota, nameščena na steber, nameščena na drogu ali na ustrezni nadzemni razdelilni strukturi. Ta ureditev postavi transformator blizu električne obremenitve, hkrati pa zmanjša zahteve glede zemljišča.

Izraz75KVAopisuje nazivno navidezno moč transformatorja. KVA ali kilovolt-amperi predstavljajo kombinacijo napetosti in toka, za katero je transformator zasnovan. Tega se ne sme razlagati kot priporočilo za neprekinjeno delovanje enote pri njeni najvišji moči v vseh pogojih.

Pri praktičnem načrtovanju distribucije inženirji običajno upoštevajo pričakovano povpraševanje, raznolikost obremenitve, prihodnjo širitev, temperaturo okolja, harmonike in pogoje delovanja, preden ugotovijo, ali 75 KVA zagotavlja zadostno zmogljivost. Pravilna ocena obremenitve je bistvenega pomena, saj lahko vztrajna preobremenitev in nepotrebna prevelika velikost povečata stroške življenjskega cikla.

Guangbian proizvaja 75KVA pole-mounted transformatorske rešitve za različne distribucijske zahteve, vključno s prilagojenimi konfiguracijami napetosti za mednarodne trge. Izdelek je zasnovan za distribucijo električne energije na prostem in ga je mogoče prilagoditi glede na električni sistem in specifikacije projekta.

Kako deluje 75KVA transformator na drogu

Načelo delovanja temelji na elektromagnetni indukciji. Električna energija vstopi v primarno navitje transformatorja pri višji distribucijski napetosti. Izmenični tok proizvaja spreminjajoči se magnetni tok znotraj jedra transformatorja. Ta magnetni tok inducira napetost v sekundarnem navitju.

Razmerje med primarnim in sekundarnim navitjem določa razmerje transformacije napetosti. Če je primarna napetost znatno višja od sekundarne napetosti, transformator zmanjša napetost, hkrati pa poveča razpoložljivi tok glede na razmerje moči in običajne izgube transformatorja.

Poenostavljeno zaporedje delovanja je mogoče razumeti na naslednji način:

1. Srednjenapetostna elektrika vstopi v primarno navitje.
2. Izmenični tok vzpostavi magnetni tok v jedru.
3. Magnetni tok inducira napetost v sekundarnem navitju.
4. Sekundarno navitje zagotavlja nizkonapetostno električno energijo.
5. Transformatorsko olje odvaja toploto od aktivnih komponent.
6. Zaščitne in nadzorne komponente pomagajo podpirati varno delovanje.

Ker je transformator nameščen na prostem, so njegovo ohišje, izolacijski sistem, tesnjenje, odpornost proti koroziji in zaščita pred vremenskimi vplivi pomembni deli dolgoročne učinkovitosti. Tehnično pravilna električna izvedba še vedno zahteva ustrezno mehansko in okoljsko zaščito.

Konfiguracija zmogljivosti in faz

Zmogljivost je ena od prvih specifikacij, ki bi jo morali kupci preveriti, vendar jo je treba vedno oceniti skupaj s fazno konfiguracijo. Enofazni transformator 75 KVA je primeren za določene stanovanjske, razsvetljavne in majhne komercialne distribucijske sisteme, medtem ko je trifazna oprema običajno izbrana, ko omrežje zahteva trifazne obremenitve ali industrijsko napajanje.

Ena pomembna napaka je domneva, da ima vsak 75KVA transformator enake električne lastnosti. Ocena KVA določa samo zmogljivost. Določiti je treba tudi napetost, fazo, frekvenco, konfiguracijo povezave, impedanco, raven izolacije in veljavne standarde.

Izbira primarne in sekundarne napetosti

Združljivost napetosti je ključnega pomena pri nakupu transformatorja, nameščenega na drog. Na primer, konfiguracije, zasnovane za eno električno napetost, ni mogoče preprosto povezati z drugim omrežjem, ne da bi potrdili, da so njen izolacijski sistem, razporeditev navitij, dodatki in ocene ustrezni.

Reprezentativna konfiguracija Guangbian 75KVA uporablja razporeditev primarne napetosti 4160 Grd Y / 2400 V in sekundarni izhod 120/240 V. Takšne vrednosti so specifične za aplikacijo in jih ne bi smeli obravnavati kot univerzalne specifikacije za vsak transformator 75 KVA.

Položaji pip so lahko pomembni tudi, ko se vhodna napetost spreminja. Pravilno izbrana konfiguracija odcepa omogoča inženirjem, da kompenzirajo določene pogoje napajalne napetosti, medtem ko ohranjajo primerno sekundarno napetost. Pred naročilom je treba vedno potrditi natančen obseg pip glede na specifikacijo projekta.

Jedro, navitja, izolacija in hlajenje

Učinkovitost in življenjska doba transformatorja sta močno odvisna od aktivnih materialov in kakovosti izdelave. Jedro zagotavlja magnetno pot, medtem ko navitja prenašajo električno energijo med visokonapetostno in nizkonapetostno stranjo.

Guangbianova referenčna konfiguracija 75 KVA uporablja bakrena navitja in zrnato silicijevo jeklo za jedro. Baker ima visoko električno prevodnost in se pogosto uporablja tam, kjer sta pomembna učinkovit prenos toka in toplotna učinkovitost. Zrnato elektrotehnično jeklo pomaga zmanjšati magnetne izgube, če je pravilno obdelano in sestavljeno.

Enota uporablja zasnovo, potopljeno v olje, s hlajenjem ONAN, kar pomeni Oil Natural, Air Natural. Transformatorsko olje naravno kroži, saj absorbira toploto iz jedra in navitij. Toplota se nato prenaša skozi površino rezervoarja na okoliški zrak. Odsotnost prisilnih črpalk ali ventilatorjev lahko poenostavi hladilni sistem in zmanjša število pomožnih komponent.

Vendar pa oprema, potopljena v olje, zahteva posebno pozornost na celovitost rezervoarja, tesnjenje, puše, stanje olja in zaščito okolja. Redni pregledi pomagajo prepoznati puščanje, korozijo, pregrevanje ali poslabšanje povezav, preden te težave postanejo večje okvare.

Pomembni parametri delovanja

Podatkovni list transformatorja vsebuje več vrednosti, ki neposredno vplivajo na delovanje. Razumevanje teh številk pomaga nabavnim ekipam natančneje primerjati izdelke, namesto da se osredotočajo le na nabavno ceno.

Manjše izgube lahko prispevajo k boljši učinkovitosti življenjskega cikla, zlasti pri transformatorjih, ki ostanejo pod napetostjo dlje časa. Zato je izguba brez obremenitve vredna pozornosti, tudi če se priključna obremenitev čez dan znatno spreminja.

Impedanca je enako pomembna za načrtovanje sistema. Vpliva na padec napetosti pod obremenitvijo in na tok, ki je na voljo med napakami. Zaščitni inženirji bi morali zato pri usklajevanju zaščitne opreme navzgor in navzdol uporabiti preverjeno vrednost impedance proizvajalca.

Kjer se uporablja 75KVA transformator na drogu

Zmogljivost 75 KVA lahko ustreza širokemu naboru manjših distribucijskih zahtev. Njegova kompaktna nadzemna namestitev je še posebej uporabna tam, kjer so pomembna razpoložljivost zemljišča, stroški namestitve in bližina bremena.

• Stanovanjske skupnosti:dobavo nizkonapetostne električne energije skupinam domov, kjer je izračunano povpraševanje ustrezno.
• Elektrifikacija podeželja:podpiranje dostopa do električne energije na območjih, kjer je nadzemna distribucija še vedno praktična.
• Ulična in območna razsvetljava:zagotavljanje lokalne nizkonapetostne distribucije za omrežja razsvetljave.
• Manjši poslovni objekti:oskrbovanje trgovin, pisarn, servisnih stavb in drugih zmernih električnih obremenitev.
• Šole in javne ustanove:zagotavljanje lokalizirane porazdelitve, kjer profil obremenitve ustreza zmogljivosti transformatorja.
• Male industrijske aplikacije:podpiranje ustreznih pomožnih ali nizkih industrijskih obremenitev.
• Infrastrukturni projekti:zagotavljanje lokalizirane transformacije električne energije za izbrane javne in komunalne projekte.

Najprimernejša uporaba je odvisna od dejanskega izračuna obremenitve. Transformatorja ne bi smeli izbrati zgolj zato, ker je 75 KVA blizu pričakovane porabe. Upoštevati je treba zagonske tokove, obremenitve motorja, sezonsko povpraševanje, faktor moči, prihodnjo širitev in raznolikost obremenitev.

Kako izbrati pravi transformator

Izbira pravilnega 75KVA transformatorja za montažo na drog se začne z opredelitvijo celotnega električnega okolja. Naslednji kontrolni seznam lahko kupcem pomaga preprečiti draga neujemanja specifikacij.

1. Izračunajte pričakovano obremenitev.Določite normalno povpraševanje, največje povpraševanje, zahteve za zagon motorja in morebitno prihodnjo širitev.
2. Potrdite primarno napetost.Povežite transformator z distribucijskim omrežjem.
3. Potrdite sekundarno napetost.Prepričajte se, da se izhod ujema s priključeno opremo in lokalnim električnim sistemom.
4. Izberite pravilno fazno konfiguracijo.Enofazni in trifazni sistemi imajo različne zahteve glede uporabe.
5. Preverite pogostost.Preverite, ali je transformator zasnovan za omrežno frekvenco.
6. Pregled impedance.Potrdite združljivost z izračuni okvarnega toka in koordinacijo zaščite.
7. Preglejte zahteve glede izolacije.Upoštevajte sistemsko napetost in okoljske pogoje.
8. Upoštevajte okolje namestitve.Temperatura, vlaga, nadmorska višina, veter, izpostavljenost soli, prah in korozija lahko vplivajo na konstrukcijske zahteve.
9. Preverite veljavne standarde.Zagotovite, da dokumentacija in testiranje transformatorja izpolnjujeta zahteve namembnega trga.
10. Pogovorite se o prilagajanju pred proizvodnjo.Proizvajalec bi moral potrditi tehnične parametre, namesto da bi se zanašal na predpostavke.

Premisleki glede namestitve in vzdrževanja

Pravilna namestitev je bistvena za zanesljivo delovanje transformatorja. Opremo, nameščeno na steber, mora podpirati ustrezna konstrukcija, ki lahko prenese mehansko težo in okoljske sile. V skladu z veljavnimi lokalnimi zahtevami je treba upoštevati tudi električne odmike, ozemljitev, povezave vodnikov, zaščitne naprave in dostop za vzdrževanje.

Pred vklopom pod napetostjo morajo tehniki preveriti podatke na imenski tablici, povezave, ozemljitev, stanje izolacije, mehanske pritrdilne elemente, puše in zaščitne komponente. Postopki testiranja morajo slediti specifikaciji projekta in veljavnim standardom.

Po zagonu lahko rutinski pregledi pomagajo odkriti nastajajoče težave. Vzdrževalno osebje mora biti še posebej pozorno na:

• Puščanje olja ali nenavadne spremembe nivoja olja
• Korozija na rezervoarju, nastavkih ali pritrdilni opremi
• Poškodovane ali onesnažene puše
• Zrahljane električne povezave
• Nenormalno zvišanje temperature
• Nenavaden hrup ali tresenje
• Znaki pregrevanja ali razbarvanja
• Stanje ozemljitvenih povezav
• Poškodbe zaradi slabega vremena ali zunanjih vplivov

Oljni transformatorji zahtevajo posebno pozornost nadzoru puščanja. Majhnega puščanja ne smete preprosto prezreti, ker lahko kaže na poslabšanje tesnila, puše, zvara, tesnila ali komponente rezervoarja. Hitra preiskava lahko zmanjša tveganje za poškodbe opreme, prekinitev storitev in okoljske težave.

Kako Guangbian podpira projekte transformatorjev

Doslednost proizvodnje je še posebej pomembna za distribucijske transformatorje, saj lahko majhna odstopanja v navitju, sestavi jedra, izolaciji, tesnjenju ali testiranju vplivajo na dolgoročno delovanje na terenu. Guangbian sledi večstopenjskemu proizvodnemu procesu za svoje 75KVA rešitve za pole-mounted transformatorje.

Delovni potek proizvodnje vključuje obdelavo jedra, proizvodnjo navitij, izdelavo rezervoarja in varjenje, vakuumsko sušenje, sestavljanje, polnjenje z oljem in tesnjenje, električno testiranje, končni pregled in pakiranje. Vsaka stopnja obravnava drugačen vidik zanesljivosti transformatorja.

Guangbian ponuja tudi prilagojene transformatorske rešitve za različne trge in distribucijske sisteme. Za projekte, ki zahtevajo posebne napetostne konfiguracije, fazne razporeditve, standarde, dodatke ali dokumentacijo, je treba tehnične zahteve potrditi pred začetkom proizvodnje.

Pogosto zastavljena vprašanja

Kaj pomeni 75KVA na transformatorju?

75KVA je nazivna navidezna moč transformatorja. Opisuje električno zmogljivost transformatorja in ne količino energije, ki jo bo vedno porabil. Dejanska delovna obremenitev je odvisna od priključene opreme, faktorja moči, profila obremenitve in sistemskih pogojev.

Ali je transformator 75KVA primeren za distribucijo električne energije v stanovanjih?

Lahko je primeren za stanovanjsko distribucijo, če je izračunano povpraševanje združljivo z zmogljivostjo in električno konfiguracijo transformatorja. Inženirji bi morali upoštevati število porabnikov, največje povpraševanje, raznolikost, obremenitve motorjev, opremo za ogrevanje in hlajenje ter potencialno prihodnjo rast.

Kakšno sekundarno napetost lahko zagotovi 75KVA transformator na drogu?

Sekundarna napetost ni določena samo z oceno 75KVA. Določiti ga je treba glede na ciljni električni sistem. Reprezentativna konfiguracija Guangbian zagotavlja sekundarni izhod 120/240 V, vendar so za različne trge morda potrebne druge konfiguracije napetosti.

Zakaj se za navitja transformatorja uporablja baker?

Baker zagotavlja visoko električno prevodnost in dobre toplotne lastnosti. Zaradi teh lastnosti je široko uporabljen material za navijanje za distribucijske transformatorje, kjer sta pomembna zanesljiv prenos toka in učinkovito delovanje.

Kaj je ONAN hlajenje?

ONAN pomeni Oil Natural, Air Natural. Transformatorsko olje kroži naravno, saj absorbira toploto iz jedra in navitij, medtem ko se toplota prenaša iz rezervoarja transformatorja v okoliški zrak brez prisilnih črpalk ali ventilatorjev.

Kaj je treba preveriti pred nakupom transformatorja 75KVA?

Kupci morajo potrditi nazivno zmogljivost, fazo, primarno napetost, sekundarno napetost, frekvenco, impedanco, zahteve glede izolacije, način hlajenja, okolje namestitve, veljavne standarde, dodatke, zahteve glede testiranja in dostavno dokumentacijo.

Ali lahko Guangbian prilagodi 75KVA transformator na drogu?

Guangbian lahko zagotovi prilagojene rešitve transformatorjev na podlagi projektnih zahtev. Stranke morajo zagotoviti podrobne električne specifikacije in zahteve ciljnega trga, da lahko inženirska ekipa določi ustrezno konfiguracijo.

Kako je mogoče izboljšati življenjsko dobo transformatorja, nameščenega na drog?

Ustrezna velikost, pravilna namestitev, ustrezna zaščita, pravilna obremenitev, redni pregledi, učinkovita ozemljitev in takojšnja pozornost na nenormalno temperaturo, hrup, puščanje olja ali električne pogoje lahko prispevajo k zanesljivemu dolgoročnemu delovanju.

Zaključek

75KVA transformator na drogu je lahko učinkovita rešitev za lokalno distribucijo srednje napetosti do nizke napetosti, če so njegove električne in mehanske specifikacije pravilno usklajene s projektom. Njegova nadzemna namestitev lahko zmanjša zahteve glede zemljišča, medtem ko hladilni sistem ONAN, potopljen v olje, zagotavlja preprost pristop k upravljanju toplote za uporabo na prostem.

Vendar pa pri odločitvi o nakupu nikoli ne sme odločati sama zmogljivost. Primarna in sekundarna napetost, fazna konfiguracija, frekvenca, impedanca, izgube, izolacija, okoljski pogoji, namestitvena struktura, zaščita in veljavni standardi vplivajo na to, ali bo transformator zanesljivo deloval na terenu.

Guangbianzdružuje izkušnje s proizvodnjo transformatorjev s prilagojenimi rešitvami izdelkov za različna distribucijska omrežja in mednarodne aplikacije. Od proizvodnje jedra in navitja do izdelave rezervoarja, sušenja, polnjenja z oljem, električnega testiranja in končnega pregleda, vsaka stopnja prispeva k zanesljivosti končnega transformatorja.
