Povzetek članka:Pravilno konfiguriran izolacijski transformator lahko izboljša varnost distribucije električne energije, prilagoditev napetosti in zaščito opreme v komercialnih in industrijskih električnih sistemih. The50KVA suhi izolacijski transformator z MCCBzdružuje izolacijo transformatorja, pretvorbo napetosti, integrirano zaščito odklopnika in praktične funkcije namestitve v eni kompaktni rešitvi. S trifaznim vhodom 415 V, trifaznim štirižilnim izhodom 220 V, bakrenimi navitji, izolacijo razreda F, napetostnimi odcepi s petimi položaji, zaščito IP23 in vgrajenimi MCCB je ta konfiguracija zasnovana za aplikacije, kjer sta pomembna zanesljiva dobava energije in poenostavljena namestitev.
Kazalo
Zakaj je suhi izolacijski transformator pomemben?
Kako MCCB izboljša zaščito transformatorja?
Katere so ključne specifikacije?
Kako petstopenjski menjalnik pipe izboljša prilagodljivost napetosti?
Kako integrirana zasnova poenostavlja namestitev?
Kje se lahko uporabi 50KVA izolacijski transformator?
Kako se kakovost transformatorja preveri pred dostavo?
Kaj morajo kupci preveriti pred naročilom?
Zakaj izbrati to konfiguracijo transformatorja?
Zakaj je suhi izolacijski transformator pomemben?
Električna oprema ne deluje vedno v idealnih pogojih napajanja. Napetostne razlike med električno napajalno in nadaljnjo opremo, električne motnje in potreba po galvanski ločitvi lahko vplivajo na zanesljivost sistema. Izolacijski transformator suhega tipa zagotavlja praktičen način prilagajanja napetosti, medtem ko ustvarja električno ločitev med primarnim in sekundarnim tokokrogom.

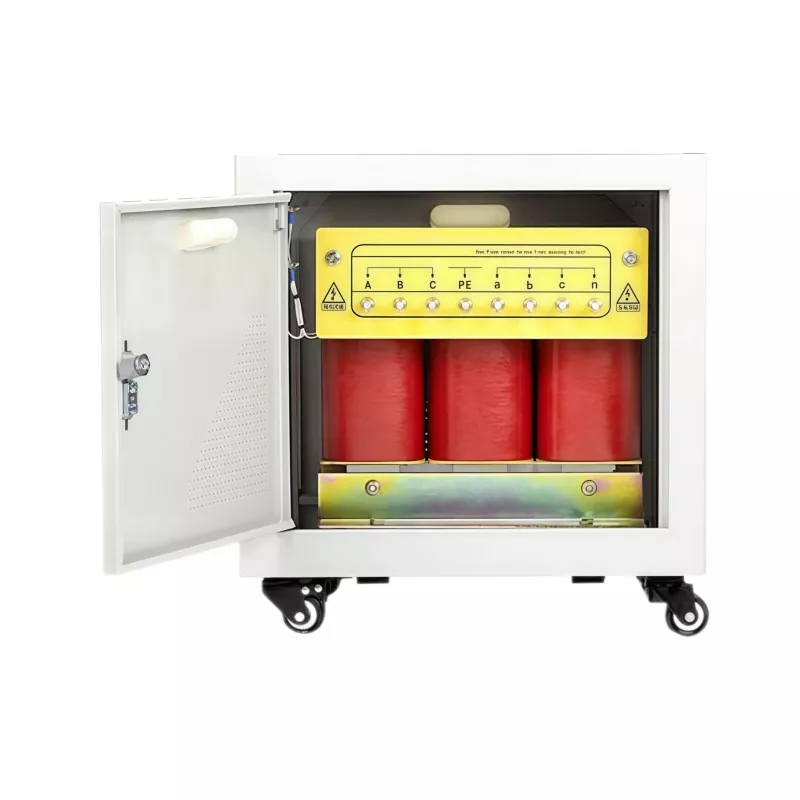

The50KVA suhi izolacijski transformator z MCCBodGUANGBIANje zasnovan okoli 415 V AC trifaznega vhoda in 220 V trifaznega štirižilnega izhoda. Zaradi tega je enota primerna za aplikacije, ki zahtevajo nadzorovano trifazno napajanje 220 V iz visokonapetostnega trifaznega vira.
Za razliko od transformatorjev, potopljenih v olje, modeli suhega tipa ne uporabljajo izolacijskega olja kot primarnega hladilnega in izolacijskega medija. Zaradi tega so lahko privlačni za notranje električne sobe, komercialne objekte, proizvodna okolja in druge lokacije, kjer je boljša čista in razmeroma enostavna namestitev.
Kako MCCB izboljša zaščito transformatorja?
Ena najbolj praktičnih lastnosti te konfiguracije transformatorja je integracija odklopnikov v oblikovanem ohišju (MCCB). Namesto da bi transformator in zaščitno opremo obravnavali kot popolnoma ločene komponente, zasnova vključuje zaščitne naprave v ohišje transformatorja.
Enota uporablja MCCB na vhodni in izhodni strani. Odklopnik na vhodni strani je priključen na napajanje 415 V, zaščita na izhodni strani pa je urejena za trifazno štirižilno sekundarno vezje.
Ta integrirani pristop lahko zagotovi več praktičnih koristi:
- Zmanjša potrebo po dodatni zunanji zaščitni opremi.
- Pomaga poenostaviti dohodne in odhodne kabelske povezave.
- Zagotavlja zaščito pred prevelikim tokom in kratkim stikom za povezana vezja.
- Ustvari bolj organizirano transformatorsko namestitev.
- Lahko zmanjša ožičenje in inštalacijska dela na mestu projekta.
- Omogoča, da se transformator in zaščitne naprave konfigurirajo kot en usklajen sklop.
Za industrijske kupce so te podrobnosti pomembne, saj lahko kompleksnost namestitve vpliva na čas projekta, delovne zahteve in učinkovitost zagona.
Katere so ključne specifikacije?
Razumevanje električne konfiguracije je bistveno pred izbiro transformatorja. Naslednja tabela povzema glavne specifikacije te konfiguracije 50 KVA.
| Parameter | Specifikacija |
|---|---|
| Nazivna zmogljivost | 50 KVA |
| Faza | 3 faza |
| Vhodna napetost | 415 V AC, 3 faze |
| Izhodna napetost | 220 V, 3 faze 4 žice |
| Dotaknite se Položaji | 380V / 400V / 415V / 430V / 450V |
| Pogostost | 50Hz |
| Material za navijanje | Baker |
| Izolacijski razred | Razred F |
| Dvig temperature navitja | ≤100°C |
| Nivo hrupa | <60dB na 1 meter |
| Zaščita ohišja | IP23, prezračevano |
| Material ohišja | Nerjaveče jeklo |
| Zaščita | MCCB na vhodni in izhodni strani |
| Spremljanje | Vgrajen voltmeter |
Zaradi kombinacije teh specifikacij je transformator primeren za projekte, kjer je treba pretvorbo napetosti, električno izolacijo in integrirano zaščito obravnavati skupaj, namesto da bi jih kupili kot nepovezane komponente.
Kako petstopenjski menjalnik pipe izboljša prilagodljivost napetosti?
Dejanska omrežna napetost se lahko razlikuje glede na lokacijo in pogoje delovanja. Transformator, zasnovan samo za eno fiksno primarno napetost, bo zato morda zahteval dodatno obravnavo, če bo nameščen na območju, kjer se napajalna napetost razlikuje od nazivne vrednosti.
Ta model ponuja pet položajev primarne napetosti:380V, 400V, 415V, 430V in 450V. Preklopnik ventilov daje inštalaterski ekipi večjo prilagodljivost pri prilagajanju transformatorja razpoložljivi oskrbi.
Na primer, ko se dejanski pogoji napajanja razlikujejo od standardnega vhoda 415 V, je mogoče izbrati ustrezno pipo, ki pomaga vzdrževati predvideno sekundarno napetost. Ta funkcija je še posebej uporabna za projekte, kjer je treba pri izbiri transformatorja upoštevati pogoje napajalne napetosti.
Vendar pa je stikalo brez napetosti. Transformator mora biti popolnoma izklopljen, preden spremenite položaj pipe. Nikoli ga ne smete prilagajati, ko je transformator pod napetostjo.
Kako integrirana zasnova poenostavlja namestitev?
Pri namestitvi transformatorja ne gre samo za električne specifikacije. Usmerjanje kablov, zaščitna oprema, dostopnost, konstrukcija ohišja in zagon lahko vplivajo na končni rezultat projekta.
Integrirana konfiguracija MCCB zmanjša količino ločene opreme, ki bi bila sicer potrebna okoli transformatorja. Tovarniško ožičenje med transformatorjem in njegovimi zaščitnimi odklopniki lahko tudi pomaga zmanjšati količino terenskega ožičenja, ki je potrebno med namestitvijo.
Ohišje iz nerjavečega jekla je prezračevano in ima oceno IP23. Enota uporablja tudi vrtljiva kolesa z možnostjo zaklepanja in zavorami, ki lahko olajšajo pozicioniranje in premikanje med namestitvijo ali vzdrževanjem.
Spredaj nameščen voltmeter omogoča enostaven način opazovanja napetosti v nizkonapetostnem predelu. To je uporabno med zagonom in rutinskim pregledom, saj lahko operaterji preverijo prikazano napetost, ne da bi potrebovali ločeno zunanjo merilno napravo.
Kje se lahko uporabi 50KVA izolacijski transformator?
Zmogljivost 50 KVA je primerna za številne srednje velike električne aplikacije, kjer je potrebna nadzorovana trifazna oskrba. Dejansko ustreznost je treba vedno potrditi glede na priključeno obremenitev, zagonski tok, delovni cikel, okoljske pogoje in lokalne električne zahteve.
Tipična aplikacijska okolja lahko vključujejo:
- Industrijski proizvodni obrati
- Poslovne zgradbe
- Tovarniške električne sobe
- Sistemi avtomatizacije in krmiljenja
- Strojni napajalniki
- Oprema, ki zahteva električno izolacijo
- Delavnice in predelovalni obrati
- Električni distribucijski sistemi, ki zahtevajo pretvorbo 415 V v 220 V
Pri projektih z občutljivo opremo je treba transformator oceniti kot del celotnega sistema za distribucijo električne energije in ne kot izolirano komponento.
Kako se kakovost transformatorja preveri pred dostavo?
Učinkovitost transformatorja je močno odvisna od kakovosti navitja, celovitosti izolacije, natančnosti električnega razmerja in celotne konsistentnosti proizvodnje. Iz tega razloga bi moralo biti testiranje pomemben del ocenjevanja dobavitelja.
V skladu z informacijami o izdelku GUANGBIAN pred odpremo uporablja preskusno napravo z integriranim transformatorjem. Postopek testiranja vključuje preverjanja v zvezi z uporom navitja, razmerjem obratov, izolacijsko upornostjo, izgubami brez obremenitve in regulacijo napetosti.
Proizvodni proces prav tako sledi zahtevam testiranja na podlagi IEC za odpremljene enote. Dokumentiran pristop testiranja daje kupcem koristne tehnične dokaze pri pregledu opreme pred namestitvijo.
Za naročila po meri se lahko kupci pred proizvodnjo s proizvajalcem pogovorijo tudi o zahtevah inšpekcijskih pregledov in specifikacijah, specifičnih za projekt. To je še posebej pomembno, kadar mora transformator ustrezati določenemu okolju namestitve ali konfiguraciji električnega sistema.
Kaj morajo kupci preveriti pred naročilom?
Izbira transformatorja samo na podlagi njegove ocene KVA lahko povzroči neustrezno konfiguracijo. Skupine za nabavo bi morale pred potrditvijo naročila pregledati celotne električne in mehanske zahteve.
Ključne točke za preverjanje vključujejo:
- Primarna napetost:Preverite razpoložljivo napajalno napetost in fazno konfiguracijo.
- Sekundarna napetost:Preverite, ali se izhodna napetost ujema s priključeno opremo.
- Nosilnost:Izračunajte pričakovano neprekinjeno in konično obremenitev, namesto da se zanašate le na nominalne vrednosti opreme.
- Pogostost:Potrdite, ali projekt zahteva 50 Hz, 60 Hz ali drugo frekvenco.
- Zaščita:Preverite specifikacije MCCB in ugotovite, ali lokalni predpisi zahtevajo dodatno zaščito pred ali dol.
- Namestitveno okolje:Preverite, ali je zaščita IP23 zadostna za predvideno lokacijo.
- Prilagoditev napetosti:Razmislite, ali je večpoložajni stikalni stikal koristen za lokalne razmere v omrežju.
- Dokumentacija:Zahtevajte tehnične risbe, poročila o preskusih, informacije o ožičenju in druge dokumente, potrebne za odobritev projekta.
Za mednarodne projekte je prav tako koristno razjasniti dimenzije pošiljanja, embalažo, zahteve za namestitev, veljavne standarde in postopke zagona pred začetkom proizvodnje.
Pogosto zastavljena vprašanja
Ali je mogoče stikalo nastaviti med delovanjem transformatorja?
Ne. Preklopnik je brez napetosti in ga je treba nastaviti šele, ko je transformator popolnoma izklopljen. Pred zamenjavo položaja pipe je treba vedno upoštevati ustrezne električne varnostne postopke.
Ali ima transformator MCCB na obeh straneh?
ja Ta konfiguracija integrira MCCB v ohišje transformatorja z zaščito na vhodni in izhodni strani. Natančno razporeditev odklopnika je treba pred naročilom potrditi glede na električne zahteve projekta.
Ali je še vedno potrebna ločena razdelilna omarica?
V mnogih inštalacijah lahko vgrajeni MCCB zmanjšajo potrebo po ločenem zaščitnem ohišju. Vendar pa lahko lokalni električni predpisi in celotna distribucijska zasnova zahtevajo dodatno zaščito ali preklopno opremo.
Ali je ta transformator 50KVA primeren za zunanjo namestitev?
Ohišje je ocenjeno kot IP23 in je namenjeno za notranje ali ustrezno pokrite lokacije. Za popolnoma izpostavljena zunanja okolja, ki vključujejo močan dež, prah ali druge hude razmere, je morda primernejša višja stopnja zaščite ohišja.
Kakšna vrsta materiala za navijanje se uporablja?
Transformator uporablja bakrena navitja. Baker je široko izbran za transformatorska navitja zaradi svoje električne prevodnosti in primernosti za zanesljiv prenos električne energije.
Ali je mogoče transformator prilagoditi?
ja O konfiguracijah transformatorja je mogoče razpravljati glede na zahteve projekta, vključno z električnimi parametri, zaščitnimi ureditvami, nastavitvami odcepov, zahtevami ohišja in drugimi vidiki, specifičnimi za aplikacijo.
Zakaj izbrati to konfiguracijo transformatorja?
Dobro zasnovan transformator bi moral narediti več kot pretvarjati napetost. Ustrezati mora električnemu sistemu, poenostaviti namestitev, zagotoviti ustrezno zaščito in ostati praktičen za dolgoročno delovanje. The50KVA suhi izolacijski transformator z MCCBzdružuje trifazno zmogljivost 50 KVA, pretvorbo napetosti 415 V v 220 V, bakrena navitja, izolacijo razreda F, nastavitev napetosti v petih položajih, integrirane MCCB, konstrukcijo ohišja iz nerjavečega jekla IP23, nadzor napetosti in tovarniško testiranje v eno inženirsko rešitev.
Za kupce, ki iščejo kitajskega proizvajalca transformatorjev, ki je sposoben dobaviti prilagojene rešitve suhega tipa izolacijskih transformatorjev, GUANGBIAN ponuja praktično možnost za projekte, ki zahtevajo integrirano zaščito in konfiguracije, specifične za aplikacijo. Če ocenjujete specifikacije, načrtujete novo električno napeljavo ali primerjate dobavitelje transformatorjev, preglejte 50KVA suhi izolacijski transformator z MCCB in se pogovorite o svojih projektnih zahtevah neposredno s proizvajalcem. Za specifikacije napetosti, konfiguracijo MCCB, zahteve glede ohišij, dokumente o testiranju ali prilagojene rešitve transformatorjev,kontaktirajte nasda prejmete tehnične napotke in rešitev, ki ustreza vaši aplikaciji.
