Zakaj se v sodobnih sistemih za distribucijo električne energije uporablja suhi transformator?

Povzetek

Ta članek pojasnjuje, kako asuhi transformatordela, njegovo osnovno strukturo, načela delovanja, prednosti in aplikacije v resničnem svetu. Zasnovan je tako, da pomaga inženirjem, vodjem nabave in upravljavcem objektov razumeti, zakaj so suhi transformatorji vse bolj priljubljeni v sodobnih električnih distribucijskih sistemih. Vsebina obravnava tudi pogoste pomisleke, kot so varnost, učinkovitost, okolje namestitve in zahteve glede vzdrževanja, ter ponuja praktičen vodnik za informirano odločanje.

---

Kazalo

• Uvod
• Oris tehnologije suhih transformatorjev
• Načelo delovanja
• Glavne komponente
• Ključne prednosti
• Tipične aplikacije
• Primerjava suhega in oljnega transformatorja
• Vodnik za izbiro
• Vzdrževanje in varnostni vidiki
• Pogoste težave in odpravljanje težav
• pogosta vprašanja
• Zaključek

---

Oris

Ta članek sledi strukturiranemu pristopu: najprej predstavi koncept suhih transformatorjev, nato razloži njihov delovni mehanizem, čemur sledi analiza komponent, prednosti in primerjava s tradicionalnimi oljnimi transformatorji. Zaključi se z navodili za izbiro, vpogledi v vzdrževanje in pogosto zastavljenimi vprašanji, ki zagotavljajo popoln tehnični pregled.

---

Uvod

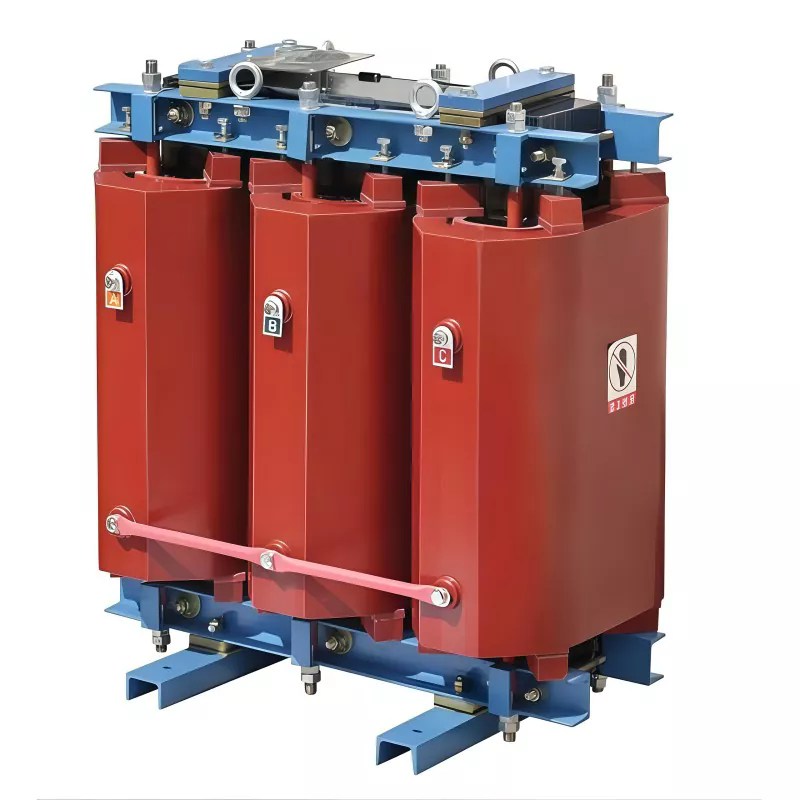

Suhi transformator je sodobna električna naprava, ki se uporablja za prenos električne energije med vezji z elektromagnetno indukcijo brez uporabe izolacijskega olja. Za razliko od oljnih transformatorjev se opira na zračne ali trdne izolacijske materiale, kot je epoksi smola. Zaradi tega je zelo primeren za notranje instalacije, poslovne zgradbe, bolnišnice in okolja, kjer sta požarna varnost in varstvo okolja prednostna naloga. Z naraščajočim povpraševanjem po varnejši in čistejši električni infrastrukturi so suhi transformatorji postali prednostna rešitev v vseh panogah. Proizvajalci, kot je Zhejiang Guangbian Electric Power Technology Co., Ltd., še naprej uvajajo inovacije na tem področju in ponujajo zanesljive in učinkovite transformatorske rešitve, prilagojene sodobnim energetskim sistemom.

---

Oris tehnologije suhih transformatorjev

Suhi transformatorji delujejo na podlagi Faradayevega zakona elektromagnetne indukcije. Primarno in sekundarno navitje sta električno izolirana, vendar magnetno povezana preko laminiranega železnega jedra. Ko izmenični tok teče skozi primarno navitje, ustvari magnetno polje, ki inducira napetost v sekundarnem navitju. Za razliko od oljno hlajenih sistemov se odvajanje toplote doseže z naravnim kroženjem zraka ali sistemi za prisilno hlajenje zraka. To odpravlja tveganja, povezana z uhajanjem olja, nevarnostjo požara in onesnaženjem okolja.

---

Načelo delovanja

Delovanje suhega transformatorja je mogoče povzeti v naslednjih korakih:

1. Izmenični tok vstopi v primarno navitje.
2. V jedru se ustvari magnetni tok.
3. Magnetno polje inducira napetost v sekundarnem navitju.
4. Napetost se poveča ali zniža, odvisno od razmerja navitja.
5. Toplota, ki nastane med delovanjem, se odvaja z zračnim hlajenjem.

Odsotnost tekoče izolacije poenostavlja sistem in povečuje varnost delovanja, zlasti v zaprtih prostorih.

---

Glavne komponente

Suhi transformator je sestavljen iz več bistvenih komponent:

• Jedro:Izdelano iz laminiranega silicijevega jekla za zmanjšanje izgub zaradi vrtinčnih tokov.
• Navitja:Običajno izdelani iz bakra ali aluminija, izolirani z epoksi smolo.
• Izolacijski sistem:Trdna izolacija, ki nadomešča sisteme na osnovi olja.
• Hladilni sistem:Naravno zračno hlajenje (AN) ali prisilno zračno hlajenje (AF).
• ohišje:Zaščitno ohišje, ki zagotavlja mehansko zaščito in zaščito okolja.

---

Ključne prednosti

Suhi transformatorji ponujajo več pomembnih prednosti:

• Ni nevarnosti požara zaradi pomanjkanja olja
• Okolju prijazen dizajn
• Nizke zahteve po vzdrževanju
• Visoka odpornost na kratke stike
• Primeren za notranjo montažo
• Zmanjšana skrb glede okoljske skladnosti

Zaradi teh prednosti so še posebej primerni za občutljive lokacije, kot so letališča, bolnišnice in visoke zgradbe.

---

Tipične aplikacije

Suhi transformatorji se pogosto uporabljajo v več sektorjih:

• Poslovne zgradbe in trgovski centri
• Bolnišnice in zdravstvene ustanove
• Podatkovni centri in IT infrastruktura
• Industrijski obrati s strogimi varnostnimi zahtevami
• Stanovanjski visoki kompleksi
• Transportni sistemi, kot so železnice in metro postaje

---

Primerjava suhega in oljnega transformatorja

Funkcija	Suhi transformator	Oljni transformator
Hladilni medij	Zrak / smola	Izolacijsko olje
Nevarnost požara	Zelo nizko	višje
Vzdrževanje	Nizka	Srednje do visoko
Lokacija namestitve	Primerno za notranje prostore	Predvsem na prostem
Vpliv na okolje	Okolju prijazno	Nevarnost puščanja olja

---

Vodnik za izbiro

Izbira pravega suhega transformatorja zahteva skrbno oceno več dejavnikov:

• Zahteve glede nosilnosti in napetosti
• Okolje namestitve (notranje/zunanje)
• Način hlajenja (AN ali AF)
• Varnostne in požarne zahteve
• Cilji energetske učinkovitosti

Pravilna izbira zagotavlja dolgoročno stabilnost delovanja in zmanjšane stroške življenjskega cikla.

---

Vzdrževanje in varnostni vidiki

Čeprav suhi transformatorji zahtevajo manj vzdrževanja, so redni pregledi še vedno bistveni:

• Redno čiščenje prahu, da preprečite pregrevanje
• Preverjanje celovitosti izolacije
• Spremljanje ravni temperature
• Zagotavljanje ustreznega prezračevanja
• Zategovanje električnih povezav

Pravilno vzdrževanje bistveno podaljša življenjsko dobo in zagotavlja stabilno delovanje pri spremembah obremenitve.

---

Pogoste težave in odpravljanje težav

Nekatere tipične težave vključujejo:

• Pregrevanje:Pogosto zaradi slabega prezračevanja ali preobremenitve.
• Povečanje hrupa:Lahko kaže na ohlapne laminacije jedra ali mehanske vibracije.
• Staranje izolacije:Nastane zaradi dolgotrajne toplotne obremenitve.

Zgodnje odkrivanje in korektivni ukrepi lahko preprečijo večje okvare sistema.

---

pogosta vprašanja

1. Kakšna je življenjska doba suhega transformatorja?
Običajno 20–30 let, odvisno od pogojev delovanja in kakovosti vzdrževanja.

2. Ali se lahko suhi transformatorji uporabljajo na prostem?
Da, vendar potrebujejo ustrezno zaščitno ohišje, ki preprečuje vdor vlage in prahu.

3. Ali so suhi transformatorji dražji?
Začetni stroški so lahko višji, vendar manjše vzdrževanje in varnostne koristi zmanjšajo dolgoročne stroške.

4. Zakaj so suhi transformatorji varnejši?
Ker ne uporabljajo vnetljivega izolacijskega olja, zmanjšujejo nevarnost požara in puščanja.

---

Zaključek

Suhi transformatorji predstavljajo sodobno, varno in okolju prijazno rešitev za distribucijo električne energije. Njihova robustna zasnova, nizke zahteve po vzdrževanju in visoka varnostna učinkovitost so idealni za kritično infrastrukturo in mestne instalacije. Ker industrije še naprej dajejo prednost trajnosti in varnosti, povpraševanje po naprednih transformatorskih tehnologijah še naprej raste.Zhejiang Guangbian Electric Power Technology Co., Ltd.se zavzema za zagotavljanje visoko zmogljivih rešitev suhih transformatorjev, zasnovanih za zanesljivost, učinkovitost in dolgoročno stabilnost v različnih aplikacijah. Za več tehničnih podrobnosti, projektno svetovanje ali prilagojene transformatorske rešitve, prosimokontaktirajte nasdanes. Naša ekipa inženirjev je pripravljena podpreti zahteve vašega elektroenergetskega sistema s strokovnim znanjem in odzivno storitvijo.
