SWER enopolni transformator

Enopolni transformator SWER podjetja Zhejiang Guangbian Electric Power Technology Co., Ltd je distribucijska rešitev z visokim izkoristkom, zasnovana za podeželske in oddaljene napajalne sisteme z enojno žično ozemljitvijo (SWER). Z več kot 20-letnim strokovnim znanjem o proizvodnji transformatorjev in popolno skladnostjo z globalnimi standardi Guangbian zagotavlja stabilno, varno in stroškovno učinkovito pretvorbo napetosti za okolja zunaj omrežja in šibka omrežja.

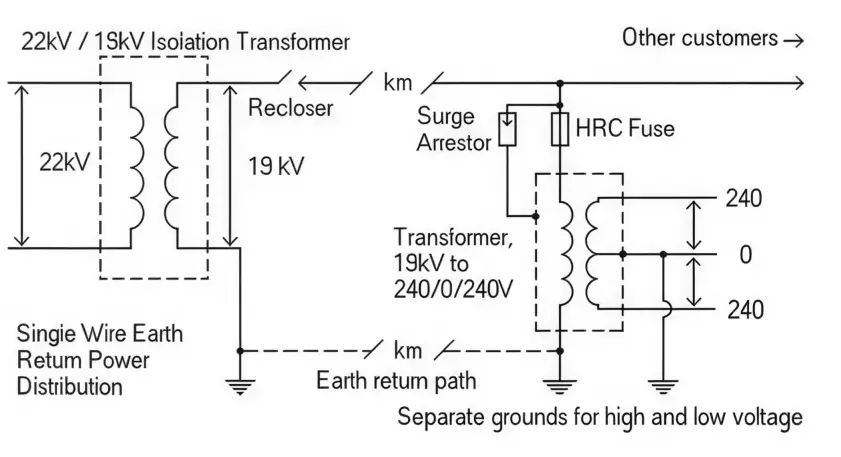

Kaj je enopolni transformator SWER?

Enopolni transformator SWER je specializiran distribucijski transformator, nameščen na drogu, ki se uporablja v enožilnih povratnih sistemih ozemljitve, ki se običajno uporabljajo v projektih elektrifikacije podeželja, kjer tradicionalna trifazna infrastruktura ni na voljo.

Učinkovito zmanjša distribucijsko moč srednje napetosti na uporabno nizko napetost za stanovanjske, kmetijske in majhne industrijske namene.

Široko se uporablja v oddaljenih omrežjih zaradi:

● Poenostavljena struktura namestitve

● Zmanjšani stroški infrastrukture

● Visoka učinkovitost pri distribuciji na dolge razdalje

● Močna prilagodljivost na podeželskih terenih

Po čem je ta SWER transformator drugačen?

Večina standardnih transformatorjev ni zasnovana z upoštevanjem načel SWER. rezultat? Prezgodnji razpad izolacije, nestabilnost napetosti, neuspešni pregledi in drastično skrajšana življenjska doba. GUANGBIAN je to enoto zasnoval posebej za zahteve omrežij SWER - odpravlja te boleče točke od začetka.

Kaj loči to enoto?

Zasnova navitja, prilagojena za delovanje SWER:

Navitje enopolno nameščenega transformatorja SWER je optimizirano za napetostne pogoje, specifične za SWER, namesto uporabe enotne izolacijske strukture.

Gradientna zasnova izolacije od terminala A (linija) do terminala X (ozemljitev)

Sponka, ojačana za neprekinjeno omrežno napetost

Progresivna izolacija, prilagojena dejanskim nivojem napetosti navitja

Sponka X ojačana za neposredno ozemljitveno povezavo pola

Za razliko od standardnih transformatorjev izdelan za pogoje asimetrične napetosti SWER

Ta zasnova izboljšuje zanesljivost in varnost izolacije v podeželskih distribucijskih sistemih SWER.

Tradicionalni enofazni transformatorji uporabljajo enotno polizolacijo na obeh terminalih. Pri uporabi SWER to pomeni, da se izolacijska obremenitev v bistvu podvoji – okvara pa se običajno pojavi v 3–5 letih. GUANGBIAN-ov namenski pristop ohranja izolacijsko obremenitev znotraj projektnih meja skozi celotno življenjsko dobo transformatorja.

Kako nastavitev ozemljitve ohranja napetost stabilno？

● Prevelik presek ozemljitvene sponke zmanjša upor ozemljitvene poti in izboljša stabilnost povratnega toka

● Manjši upor pomaga preprečiti nevarnost ohlapne povezave in lokalno pregrevanje

● Zagotavlja stabilno zaprto zanko SWER tokovno pot z nihanjem izhodne napetosti znotraj ±2 %

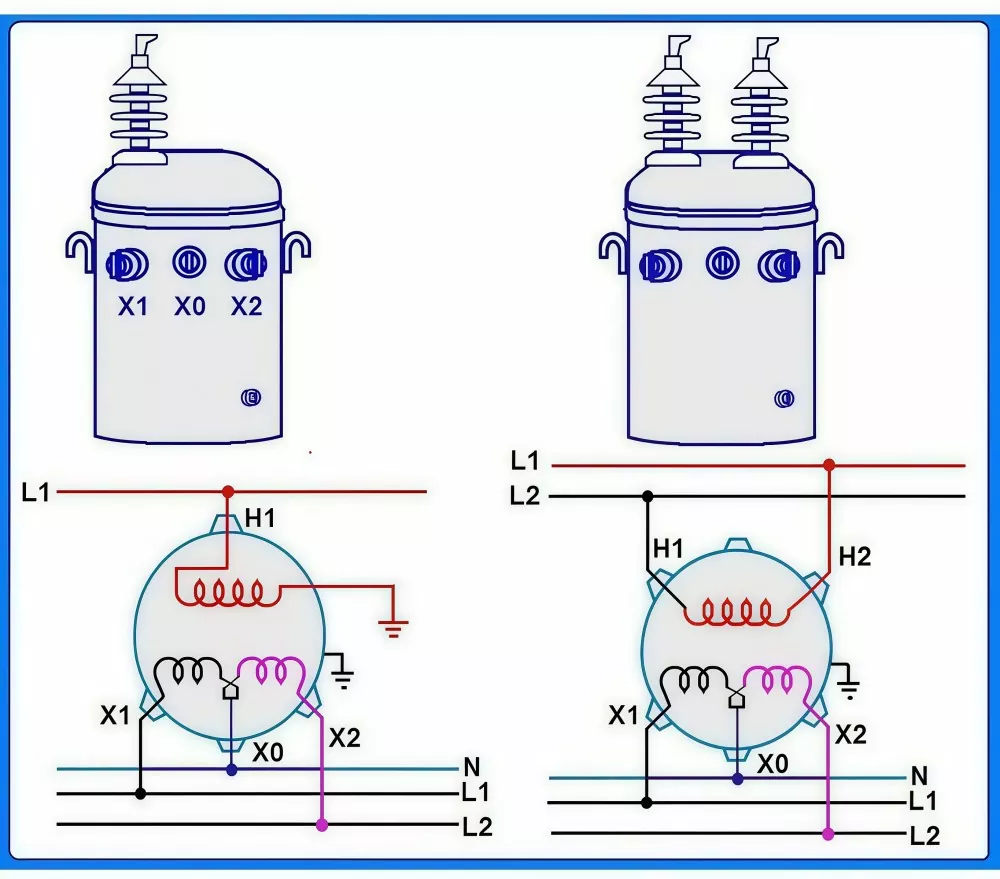

● Navitja sledijo standardom za označevanje priključkov IEC A/X, kar preprečuje napake pri ožičenju, kot je obrnjena polarnost, in zagotavlja pravilno namestitev SWER

Regulacija napetosti na dolge razdalje:

● Opremljen s 5-položajnim stikalom brez obremenitve (razpon 18kV–20kV)

● Kompenzira padec napetosti na dolgih distribucijskih vodih SWER

● Ohranja stabilen izhod 240 V od začetka do konca linije

● Vse nastavitve pipe so tovarniško umerjene v skladu s standardi točnosti IEC

To zagotavlja dosledno delovanje in zaščito nadaljnje opreme v podeželskih električnih omrežjih na dolge razdalje.

Kako zdrži v težkih razmerah?

Zaprto ohišje, potopljeno v olje, zadržuje vodo in prah, prenaša temperaturna nihanja in ščiti pred izpostavljenostjo UV-žarkom. Deluje od -40 °C vse do +55 °C - tako visokogorske planote, odprti pašniki, gozdnata območja in puščavske ravnice sodijo v njegovo delovno okno brez posebnih sprememb.

Hlajenje ONAN – okrajšava za olje, naravni zrak, naravno – ni odvisno od ventilatorjev, črpalk, ničesar, kar se vrti ali obrabi. Ko je privit na steber, v veliki meri skrbi zase. Za posadke, ki delajo ure stran od najbližjega servisnega tovornjaka, to pomeni veliko nižje stroške vzdrževanja v celotni življenjski dobi enote.

Izpolnjevanje mednarodnih standardov

Vsaka enota je zasnovana, izdelana in preizkušena v skladu z IEC 60076—svetovno priznanim standardom za močnostne transformatorje. Papirologija in sledljivost potekata že v tovarni.

Celotna tovarniška poročila o preskusih so priložena vsakemu transformatorju – uporabno, ko oddate ponudbe za projekte ali morate opraviti pregled.

Sistemi SWER vidijo enofazne zemeljske napake drugače kot standardna omrežja. Ta transformator je ocenjen za 20-kratnik nazivnega toka za celi 2 sekundi v teh pogojih napake – ko je seznanjen s standardno zaščito linije, hitro odpravi napake in prepreči poškodbe opreme.

Kje se uporablja?

Enopolni transformator SWER je idealen za nizkocenovno podeželsko in oddaljeno napajanje na dolge razdalje:

● Elektrifikacija podeželja: napajanje izoliranih domov z do ~70 % nižjimi stroški gradnje vodov v primerjavi z običajnimi sistemi

● Oddaljena mesta brez osebja: telekomunikacijski stolpi, vremenske postaje, točke za opazovanje gozdov/požarov, mejne postaje

● Kmetijstvo: namakalne črpalke, živinorejski sistemi, rastlinjaki in razpršena kmetijska oprema

● Gradbeni in rudarski kampi: začasno napajanje za avtoceste, železnice in rudarske dejavnosti pred razširitvijo omrežja

● Otoki in objekti zunaj omrežja: majhna letovišča, nadzorne postaje in oddaljena turistična infrastruktura

Praktična rešitev za območja, kjer razširitev običajnih trifaznih omrežij ni stroškovno učinkovita.

Zakaj enota GUANGBIAN SWER deluje bolje？

Standardni transformatorji se pogosto spopadajo s sistemi SWER, kar vodi do izolacijske obremenitve, nestabilnosti napetosti in večjih potreb po vzdrževanju.

Enopolni transformator GUANGBIAN SWER je zasnovan posebej za delovanje SWER:

● Namenska zasnova navitja in izolacije za pogoje SWER

● Optimizirana struktura ozemljitve za stabilen povratni tok

● Izboljšana napetostna stabilnost in zanesljivost sistema

● Manjša vprašanja vzdrževanja in daljša življenjska doba

● Lažje izpolnjevanje inšpekcijskih zahtev

● Zasnovano za aplikacije SWER v resničnem svetu, ni prilagojeno običajnim modelom transformatorjev.

Globalni standardi in zagotavljanje kakovosti

Podjetje Zhejiang Guangbian Electric Power Technology Co., Ltd je od leta 2004 zgradilo močno tehnično podlago in se iz domačega proizvajalca transformatorjev razvilo v globalnega dobavitelja.

Glavne prednosti vključujejo:

● 20+ let izkušenj pri inženiringu transformatorjev

● Certificirana inženirska ekipa z mednarodnim standardom strokovnega znanja

● Proizvodni sistem v več delavnicah zagotavlja popolno sledljivost procesa

● Nenehno izboljševanje oblikovanja, učinkovitosti in varnostne skladnosti

● Neodvisne izvozne operacije, ustanovljene leta 2020

To zagotavlja, da vsak enopolni transformator SWER izpolnjuje globalna pričakovanja glede zanesljivosti in varnosti.
