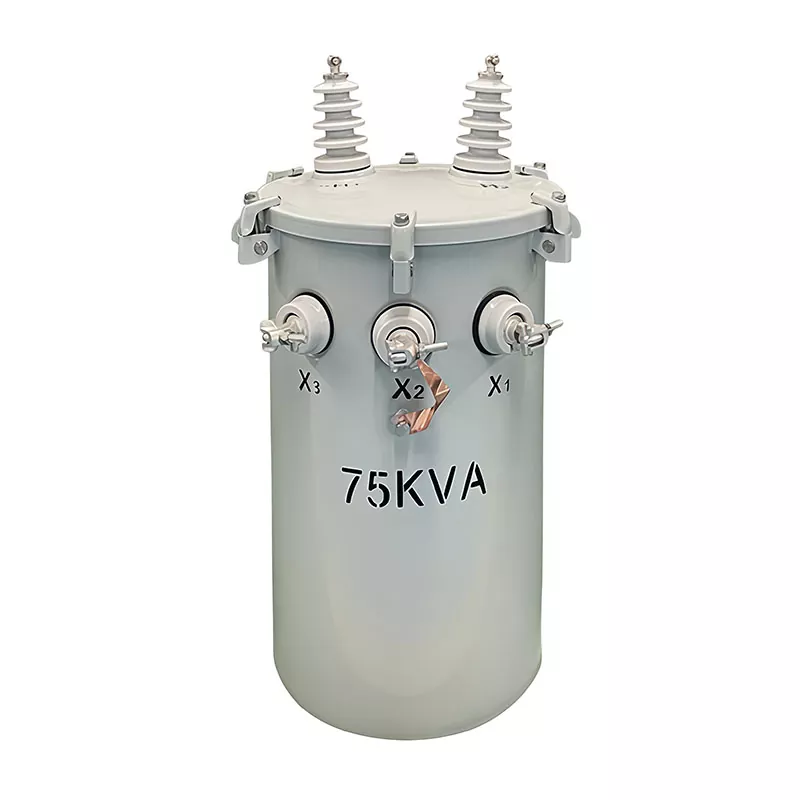

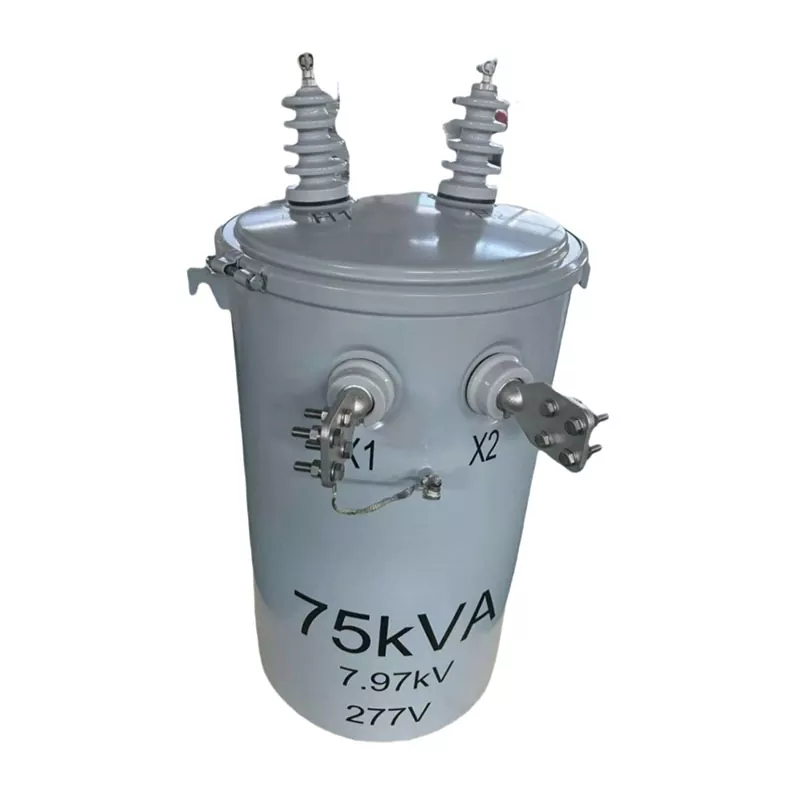

75KVA transformator na drogu

75KVA drogovno nameščen transformator iz Guangbiana je zasnovan za stabilno distribucijo električne energije na prostem v stanovanjskih skupnostih, projektih elektrifikacije podeželja, industrijskih parkih, šolah, bolnišnicah in komercialnih objektih. Ta transformator, zasnovan z naprednimi izolacijskimi sistemi in vzdržljivo tehnologijo, potopljeno v olje, zagotavlja zanesljivo regulacijo napetosti, nizko izgubo moči in dolgo življenjsko dobo v različnih okoljskih pogojih.

Kot profesionalni proizvajalec transformatorjev na Kitajskem z več kot 20-letnimi izkušnjami je Guangbian specializiran za proizvodnjo visokokakovostnih transformatorjev na stebrih pod 35 kV za stranke v Afriki, Jugovzhodni Aziji, Srednji Aziji, Južni Ameriki in na Bližnjem vzhodu.

Kaj je 75KVA pole-mounted transformator?

75KVA pole-mounted transformator je kompakten distribucijski transformator, potopljen v olje, ki je nameščen neposredno na električnih stebrih za redukcijo srednjenapetostne električne energije v nizkonapetostno moč, ki je primerna za domove, poslovne zgradbe in majhne industrijske aplikacije.

Ta vrsta transformatorja se pogosto uporablja, ker ponuja:

● Učinkovita distribucija moči

● Enostavna namestitev in vzdrževanje

● Zmanjšana zasedba zemlje

● Odlična odpornost na vremenske vplive

● Stabilno dolgoročno delovanje

Transformator Guangbian 75KVA je izdelan v skladu z mednarodnimi standardi za transformatorje in ga je mogoče prilagoditi različnim omrežnim sistemom in napetostnim zahtevam.

Kapaciteta in faza

Začnite s "75KVA, enofazni" na vrhu podatkovnega lista transformatorja. KVA pomeni kilovolt-ampere – merilo navidezne moči. 75KVA je največja obremenitev, ki jo lahko prenese ta enota. Ključna beseda: "lahko prenesem," ne "moram teči." V praksi vzdržujte obremenitev okoli 80 % nazivne zmogljivosti. To znatno podaljša življenjsko dobo transformatorja.

Enofazni transformator ima eno vhodno fazo in eno izhodno fazo. Primeren je za stanovanjske prostore, ulično razsvetljavo in manjše poslovne prostore. Trifazne enote pa služijo tovarnam in poslovnim zgradbam, kjer je potrebna 380 V industrijska energija.

Parametri napetosti

Primarna napetost: 4160 Grd Y / 2400V

To vam pove, na kaj se lahko priključi visokonapetostna stran. "Grd Y" pomeni ozemljeno povezavo z dvojko - nevtralni je povezan z zemljo. 4160 V je napetost med linijami, 2400 V je napetost med linijami. To je običajna ocena v severnoameriških distribucijskih sistemih, zato boste transformator 4160 V pogosto videli na seznamu specifikacij za izvozne trge.

Preklopnik ima 5 položajev: +2,5%, 0%, -2,5%, -5%, -7,5%. Ko vhodna napetost niha, lahko prilagodite pipo, da bo izhod stabilen. Položaj B ali 2 označuje nazivno nastavitev.

Sekundarna napetost: 120/240V

To je nizkonapetostna izhodna stran. Enofazni transformator običajno zagotavlja 120 V ali 240 V. Izhod 240 V prenese večje obremenitve, kot so AC enote in grelniki vode. 120V stran? To je za luči in stenske vtičnice. Z obema napetostama v eni enoti ne potrebujete ločene nastavitve za zniževanje.

Materiali in izdelava

Material za navijanje: baker

Baker bolje prevaja kot aluminij, zato deluje hladnejše in porabi manj energije. Gradimo z bakrom v obratu GUANGBIAN na Kitajskem – vnaprejšnji stroški so dražji, vendar je dolgoročna zanesljivost vredna tega.

Jedro: zrnato silicijevo jeklo

Silikonsko jeklo je tisto, zaradi česar transformator deluje magnetno. "Zrnato usmerjenost" samo pomeni, da so kristali poravnani v eno smer - to zmanjša magnetne izgube. Rezultat? Izgube brez obremenitve ostanejo nizke, učinkovitost pa se poveča.

Metoda hlajenja: ONAN

ONAN = naravno olje, naravni zrak. Olje se giblje samo od sebe in vleče toploto iz jedra in navitij. Brez črpalk. Brez oboževalcev. Manj stvari, ki jih je treba spodleteti. Za enoto, nameščeno sredi ničesar, takšna preprostost šteje.

Meritve učinkovitosti

Izguba brez obremenitve: ≤225 W | Izguba obremenitve: ≤750W | Impedanca: ≤2,5 %

Izguba brez obremenitve je tisto, kar transformator črpa, ko sedi tam, pod napetostjo, vendar neobremenjen. 225 vatov je precej malo. Izguba obremenitve se zgodi pri polni zmogljivosti - 750 W je normalno za ta velikostni razred. Impedanca, okoli 2,5 %, vpliva na kratkostični tok in regulacijo napetosti.

Vzbujevalni tok ≤2,5 % vam pove, da je kakovost jedra solidna. Za magnetiziranje ni potrebno veliko moči. To so številke, ki jih boste našli na vsakem podatkovnem listu transformatorja GUANGBIAN – izdelujemo na Kitajskem in testiramo vsako enoto, preden zapusti tovarno.

Standardi certificiranja

Serija IEEE C57.12, ANSI C57.12.20

IEEE C57 je transformatorski tehnični standard Inštituta inženirjev elektrotehnike in elektronike. ANSI je ameriški nacionalni inštitut za standarde. Ko enota izpolnjuje oboje, veste, da so metode zasnove in testiranja na mednarodni ravni.

Branje podatkovnega lista transformatorja zahteva nekaj prakse, vendar je to ključna veščina pri nabavi. Imate še vprašanja? Obrnite se na tehnično ekipo GUANGBIAN. Izdelujemo v naši tovarni na Kitajskem in vas lahko vodimo skozi postopek izbire ena na ena.

Naša tovarna

Pločevarska delavnica

Delavnica navijanja folije

Delavnica navijanja

Delavnica navijalne peči

Delavnica za montažo transformatorjev

Delavnica za zagon transformatorjev

Proizvodni proces

Proizvodnja vsakega 75KVA transformatorja na drogu sledi strogim proizvodnim postopkom:

● Rezanje in zlaganje jedra transformatorja

● Proizvodnja tuljav

● Izdelava in varjenje rezervoarjev

● Vakuumski postopek sušenja

● Sklop transformatorja

● Polnjenje in tesnjenje z oljem

● Preskušanje električnega delovanja

● Končni pregled in pakiranje

Ta integrirani proizvodni sistem pomaga Guangbianu ohranjati dosledno kakovost izdelkov in stroškovno konkurenčnost.

Obrnite se na Guangbian

Če iščete profesionalnega proizvajalca in dobavitelja transformatorjev na Kitajskem, lahko Guangbian zagotovi prilagojene rešitve za transformatorje 75KVA v skladu z vašimi projektnimi zahtevami.

Ne glede na to, ali gre za vaš projekt za elektrifikacijo podeželja, industrijsko distribucijo, javno infrastrukturo ali sisteme obnovljive energije, vas lahko naša ekipa inženirjev podpre z zanesljivimi transformatorskimi izdelki in tehničnimi rešitvami.

Kontaktirajte Guangbian še danes, da dobite:

● Tehnično svetovanje

● Specifikacije transformatorja

● Podpora za OEM in ODM

● Tovarniška ponudba

● Rešitve mednarodnega pošiljanja
