Kako lahko 37,5KVA transformator na drogu izboljša zanesljivo distribucijo električne energije

Guangbiandobavlja37,5 KVA transformator na droguza nadzemne distribucijske sisteme, ki oskrbujejo stanovanjske, kmetijske, komercialne in lahke industrijske obremenitve. Ta transformator, zasnovan za praktično uporabo na prostem, združuje kompaktno namestitev na steber, bakrena navitja, oljno izolacijo, nadzorovano proizvodnjo in tovarniško testiranje za podporo stabilne distribucije električne energije srednje napetosti do nizke napetosti.

37,5KVA na stebru nameščen transformator je distribucijski transformator, namenjen zmanjšanju srednjenapetostne električne energije iz nadzemnih vodov na nižjo napetost, primerno za končne uporabnike. Zaradi nazivne zmogljivosti 37,5 KVA je primeren za razmeroma zmerne električne obremenitve, kjer je boljša kompaktna, dvignjena namestitev transformatorja. Ta članek pojasnjuje, kako transformator deluje, kje se uporablja, kateri tehnični dejavniki vplivajo na zmogljivost, kako je izdelan in preizkušen ter zakaj je namestitev na steber lahko praktična za sodobna nadzemna distribucijska omrežja.

Kazalo

Kaj je 37,5KVA transformator na drogu?

Kako deluje 37,5KVA transformator na drogu?

Kje se uporablja 37,5KVA transformator na drogu?

Katere so ključne značilnosti?

Kako je transformator izdelan?

Kakšno testiranje naj kupci upoštevajo?

Zakaj izbrati razdelilni transformator, nameščen na steber?

Kako naj kupci izberejo pravi transformator?

Pogosto zastavljena vprašanja

Zaključek

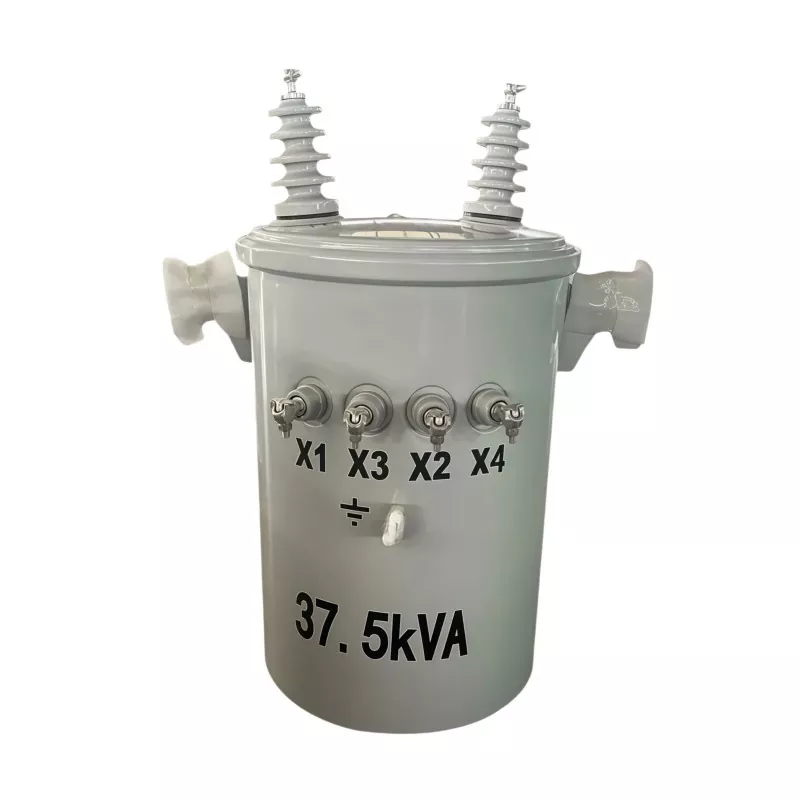

Kaj je 37,5KVA transformator na drogu?

37,5 KVA transformator na drogu je električna distribucijska naprava, nameščena na stebru ali na primerljivi nadzemni nosilni konstrukciji. Njegova primarna funkcija je znižanje srednje napetosti električne energije iz nadzemnega distribucijskega voda v nižjo napetost, ki jo lahko uporabljajo stanovanjski, kmetijski, komercialni in lahki industrijski porabniki.

Ocena 37,5 KVA predstavlja navidezno moč transformatorja. In practical distribution planning, this capacity can be suitable for networks with moderate demand where a larger transformer would introduce unnecessary capacity while a smaller unit could become overloaded.

Konfiguracija, nameščena na palico, nudi tudi praktično alternativo opremi, nameščeni na tleh. Because the transformer is elevated, valuable ground space can remain available for roads, buildings, agricultural operations, or other infrastructure.

Za kupce, ki raziskujejo različne konfiguracije transformatorjev, Guangbianove rešitve močnostnih transformatorjev zagotavljajo dodatne informacije o možnostih transformatorjev, potopljenih v olje, suhega tipa in transformatorjev, nameščenih na drog.

Kako deluje 37,5KVA transformator na drogu?

Načelo delovanja temelji na elektromagnetni indukciji. Although the equipment is compact, its operation depends on coordinated performance between the magnetic core, primary winding, secondary winding, insulation system, and cooling medium.

1. Srednjenapetostni vhod

Električna energija prihaja iz nadzemnega distribucijskega omrežja in vstopa v primarno navitje transformatorja. Natančna konfiguracija vhodne in izhodne napetosti je odvisna od projektnih zahtev in veljavnih standardov komunalnih storitev.

2. Ustvarjanje magnetnega polja

Izmenični tok, ki teče skozi primarno navitje, ustvarja spreminjajoče se magnetno polje v jedru transformatorja. Zrnato elektrotehnično jeklo se pogosto uporablja v jedrih distribucijskih transformatorjev, ker njegove magnetne lastnosti pomagajo nadzorovati izgube jedra.

3. Pretvorba napetosti

Spreminjajoče se magnetno polje inducira napetost v sekundarnem navitju. The turns ratio between the primary and secondary windings determines the voltage transformation relationship, allowing the medium-voltage supply to be reduced to a usable lower voltage.

4. Nizkonapetostno napajanje

Pretvorjena električna energija se nato preko nizkonapetostnega distribucijskega omrežja dostavi priključnim bremenom. Pravilno dimenzioniranje transformatorja pomaga vzdrževati sprejemljive delovne pogoje, hkrati pa se izogiba nepotrebnim izgubam zmogljivosti in energije.

Kje se uporablja 37,5KVA transformator na drogu?

Zmogljivost 37,5 KVA je še posebej pomembna za distribucijske sisteme z nizko do zmerno porabo električne energije. Tipične aplikacije vključujejo:

• Stanovanjska distribucija:Oskrba domov, podeželskih stanovanjskih grozdov in majhnih skupnosti.
• Elektrifikacija podeželja:Podpora širjenju omrežja na območjih, kjer se razširjena distribucija nadzemnih površin uporablja.
• Kmetijski objekti:Zagotavljanje električne energije za namakalne črpalke, kmetijska poslopja, objekte za živino in opremo za rastlinjake.
• Majhne poslovne zgradbe:Podporne trgovine, pisarne, delavnice, skladišča in podobni prostori.
• Lahke industrijske obremenitve:Oskrba manjših predelovalnih obratov in vzdrževalnih delavnic z zmernim povpraševanjem.
• Začasni projekti:Zagotavljanje zunanje električne distribucije za izbrane gradbene ali inženirske aplikacije.

Pred določitvijo transformatorja bi morali inženirji izračunati dejansko in pričakovano obremenitev, namesto da bi izbrali opremo izključno glede na nazivno zmogljivost.

Katere so ključne lastnosti 37,5KVA transformatorja, nameščenega na steber?

Več značilnosti konstrukcije in delovanja vpliva na primernost transformatorja, nameščenega na steber, za projekt distribucije na prostem.

Za skupine za nabavo je treba te značilnosti ovrednotiti skupaj z zahtevanim napetostnim razmerjem, frekvenco, fazno konfiguracijo, stopnjo izolacije, okoljskimi pogoji, veljavnimi standardi in specifikacijami električnega omrežja.

Kako je transformator izdelan?

Kakovost izdelave je neposredno povezana z zanesljivostjo transformatorja. Za 37,5 KVA enoto, nameščeno na steber, proizvodni proces vključuje več nadzorovanih stopenj namesto preprostega sestavljanja rezervoarja, jedra in navitij.

Izdelava jedra

Jedro je izdelano iz elektro jeklene pločevine, ki je razrezana na kontrolirane dimenzije in sestavljena v magnetni krog. Pravilno zlaganje, razporeditev spojev, stanje površine in pritisk vpenjanja pomagajo nadzorovati magnetne izgube in mehansko stabilnost.

Natančno navijanje

Stopnja navijanja določa pomembne električne in mehanske značilnosti. Guangbianove informacije o izdelku določajo navitja iz čistega bakra za njegovo enoto 37,5 KVA. Velikost vodnika, število ovojev, napetost navitja, razporeditev plasti in izolacijski sistem je treba skrbno nadzorovati.

Po navijanju lahko vakuumska impregnacija pomaga izolacijskemu materialu prodreti v prostore znotraj tuljave in izboljša mehansko fiksacijo, dielektrično zmogljivost in prenos toplote.

Sklop jedra in tuljave

Končane tuljave so sestavljene z jedrom transformatorja, izolacijskimi komponentami in električnimi povezavami. Ustrezne razdalje med komponentami pod napetostjo so bistvene za izolacijo in varno delovanje.

Sklop rezervoarja

Aktivni del je nameščen v rezervoarju transformatorja in potopljen v izolacijsko olje. Olje služi kot električni izolacijski medij in kot hladilni medij. Guangbianove objavljene informacije o proizvodnji navajajo, da se mineralno izolacijsko olje pred polnjenjem dehidrira in razplini, medtem ko se zvari rezervoarja pregledajo glede celovitosti.

Kakšno testiranje naj kupci upoštevajo?

Factory testing is an important part of transformer procurement because electrical performance cannot be evaluated reliably from appearance alone. Glede na Guangbianove objavljene informacije o izdelku je njegova enota 37,5 KVA pred odpremo podvržena več testom.

• Testiranje brez obremenitve:Preverja z jedrom povezane tokove in izgube v pogojih brez obremenitve.
• Testiranje obremenitve:Ocenjuje izgube obremenitve in zmogljivost pri dvigu temperature v nazivnih delovnih pogojih.
• Testiranje vzdržljive napetosti:Preveri izolacijsko sposobnost glede na določene preskusne napetosti močne frekvence.
• Testiranje impulzne napetosti:Pomaga oceniti sposobnost izolacijskega sistema, da vzdrži pogoje prehodne prenapetosti.
• Testiranje izolacijskega olja:Ocenjuje lastnosti, kot so prebojna napetost in lastnosti, povezane z vlago.
• Merjenje DC upora:Pomaga prepoznati nepravilnosti v uporu navitij in električnih povezavah.

Za naročilo projekta morajo kupci zahtevati veljavno poročilo o preskusu in potrditi, da zahteve glede testiranja ustrezajo standardom ciljne države in tehničnim specifikacijam lokalnega komunalnega podjetja.

Zakaj izbrati razdelilni transformator, nameščen na steber?

Transformatorji na stebrih so še posebej praktični tam, kjer je distribucijsko omrežje že odvisno od nadzemnih vodnikov. Njihova povišana konfiguracija lahko ponudi več inženirskih in infrastrukturnih prednosti.

• Učinkovita uporaba prostora:Transformator ne potrebuje velike površine za namestitev na tleh.
• Združljivost z nadzemnimi omrežji:Konfiguracija se naravno povezuje z nadzemnimi distribucijskimi vodi.
• Zmanjšane civilne zahteve:V primerjavi z nekaterimi zemeljskimi namestitvami bo morda potrebnih manj namenskih talnih struktur.
• Praktična uporaba na podeželju:Konfiguracija je primerna za razširitev distribucijskih omrežij v razpršenih skupnostih.
• Primernost na prostem:Vremensko odporna konstrukcija podpira izpostavljene pogoje delovanja.
• Dostopno vzdrževanje:Osebje javne službe lahko pregleda in servisira opremo z uporabo ustreznih varnostnih postopkov.

Vendar mora biti namestitev vedno v skladu z lokalnimi električnimi predpisi, zahtevami glede obremenitve drogov, razmiki, pravili o ozemljitvi, zaščitnimi zahtevami in postopki komunalnih storitev. Izbira transformatorja bi morala biti zato vključena v celotno zasnovo distribucije in ne obravnavana kot ločena odločitev o nakupu.

Kako naj kupci izberejo pravi transformator?

Izbira transformatorja 37,5 KVA vključuje več kot potrditev številke KVA. Inženirji za nabavo bi morali pred oddajo naročila pregledati celotne električne in okoljske zahteve.

1. Potrdite obremenitev:Izračunajte sedanje povpraševanje in razumno prihodnjo rast.
2. Potrdite napetostne zahteve:Določite primarne in sekundarne napetosti glede na distribucijski sistem.
3. Preverite konfiguracijo faze:Ugotovite, ali projekt zahteva enofazno ali trifazno opremo.
4. Pogostost pregledov:Potrdite združljivost s frekvenco lokalnega električnega omrežja.
5. Ocenite pogoje namestitve:Upoštevajte temperaturo okolice, nadmorsko višino, vlažnost, onesnaženost, veter in izpostavljenost.
6. Preverite zahteve za zaščito:Koordinatne varovalke, prenapetostna zaščita, ozemljitev in druga zaščitna oprema.
7. Zahtevajte tehnično dokumentacijo:Preglejte risbe, podatke na imenski tablici, poročila o preskusih in veljavne standarde.
8. Ocenite zmogljivost dobavitelja:Upoštevajte proizvodne izkušnje, inšpekcijske postopke, sledljivost, zmogljivost dostave in poprodajno podporo.

Zanesljiv dobavitelj transformatorjev bi moral biti sposoben razpravljati o teh parametrih pred proizvodnjo, tako da se končna konfiguracija ujema z dejanskim projektom, namesto da se zanaša na generično specifikacijo.

Pogosto zastavljena vprašanja

Kaj pomeni 37,5KVA na transformatorju?

37,5KVA je nazivna navidezna moč transformatorja. It indicates the electrical loading capacity under the specified operating conditions and should be considered together with voltage, power factor, ambient conditions, and applicable design requirements.

Kje je mogoče namestiti 37,5KVA transformator na drog?

Uporablja se lahko v ustreznih nadzemnih distribucijskih sistemih, ki služijo stanovanjskim skupnostim, podeželskim območjem, kmetijam, majhnim komercialnim objektom, lokacijam lahke industrije in izbranim začasnim energetskim projektom.

Zakaj so bakrena navitja pomembna?

Baker nudi visoko električno prevodnost in dobre mehanske lastnosti za navitja transformatorja. Proper conductor sizing and controlled winding tension are also essential, so winding material should not be evaluated independently from the complete winding design.

Ali je transformator na drogu primeren za vsak projekt?

No. Suitability depends on load requirements, voltage levels, network configuration, installation environment, utility standards, pole loading capacity, safety clearances, and local electrical regulations. Končno specifikacijo mora potrditi usposobljen elektrotehnik.

Kaj naj zahtevam od proizvajalca transformatorjev?

Buyers should consider requesting technical drawings, nameplate data, routine test documentation, applicable standards, installation information, warranty terms, packaging details, and delivery specifications. Za projektno naročanje sta lahko dragocena tudi sledljivost in dokumentirano tovarniško testiranje.

Zaključek

37,5 KVA transformator na stebru zagotavlja praktičen način za zmanjšanje srednje napetosti električne energije za distribucijske aplikacije z zmerno obremenitvijo, hkrati pa učinkovito uporablja nadzemno infrastrukturo. Njegovo delovanje je odvisno od celotnega inženirskega sistema, vključno s konstrukcijo jedra, kakovostjo bakrenega navitja, izolacijo, hlajenjem, celovitostjo rezervoarja, tovarniškim testiranjem in pravilno namestitvijo. Guangbian proizvaja transformatorje za stebre na Kitajskem in podpira globalne kupce z neposredno nabavo v tovarni in rešitvami za transformatorje. Če načrtujete projekt elektrifikacije podeželja, distribucijski sistem, kmetijsko električno omrežje ali komercialno uporabo,kontaktirajte nasza razpravo o zahtevani napetosti, zmogljivosti, pogojih namestitve, zahtevah glede testiranja in prilagojeni rešitvi transformatorja za vaš projekt.
