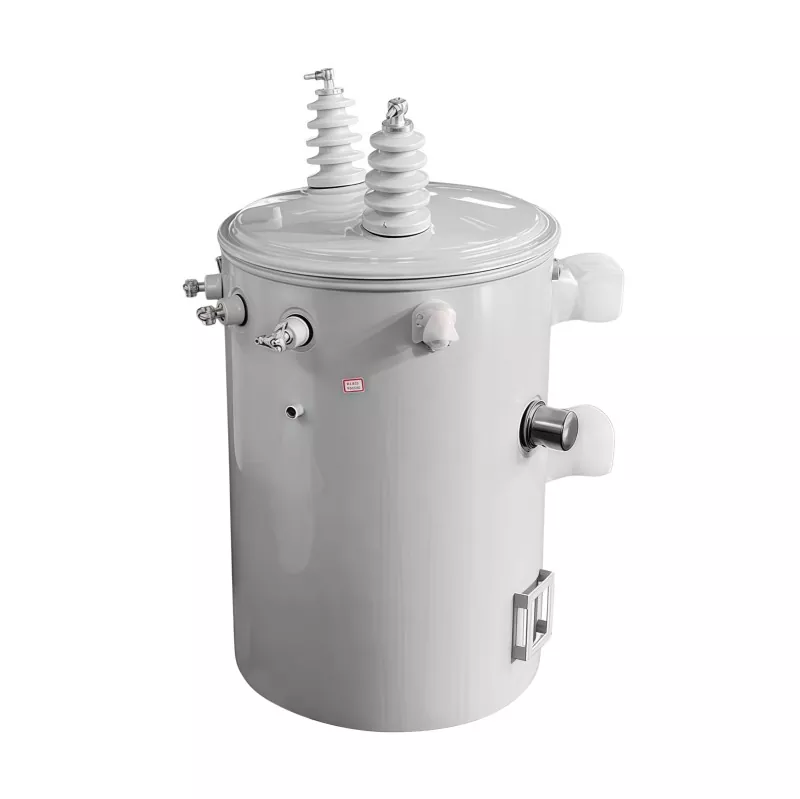

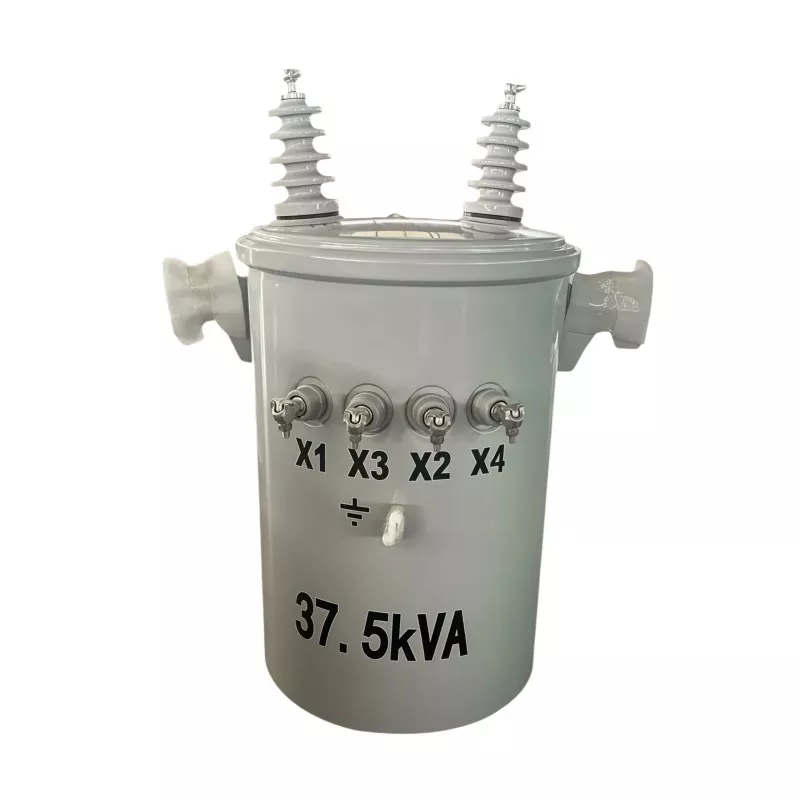

37,5 KVA transformator na drogu

37,5 KVA transformator na stebrih je električni distribucijski transformator, nameščen na stebrih električne napeljave za zmanjšanje srednjenapetostne električne energije iz električnih vodov v nižjo uporabno napetost za stanovanjske, komercialne, kmetijske in lahke industrijske aplikacije. Z nazivno zmogljivostjo 37,5 kilovolt-amperov (KVA) se običajno uporablja v nadzemnih distribucijskih sistemih za zagotavljanje stabilne, učinkovite in zanesljive oskrbe z električno energijo v mestih in na podeželju. Njegova kompaktna zasnova, nameščena na steber, pomaga prihraniti prostor na tleh, poenostavlja namestitev in podpira stroškovno učinkovita omrežja za distribucijo električne energije.

Načelo delovanja

Transformator na drogu deluje na principu elektromagnetne indukcije.

Visokonapetostni vhod

Električna energija srednje ali visoke napetosti se v primarno navitje dovaja preko nadzemnih distribucijskih vodov.

Generacija magnetnega polja

Ko izmenični tok teče skozi primarno navitje, ustvari spreminjajoče se magnetno polje v jedru transformatorja.

Transformacija napetosti

To magnetno polje inducira napetost v sekundarnem navitju. Glede na razmerje ovojev med navitji se napetost zniža na nižjo uporabno raven.

Stabilna izhodna oskrba

Preoblikovana nizkonapetostna elektrika se nato s stabilnim delovanjem dostavi stanovanjskim, komercialnim ali industrijskim uporabnikom.

Aplikacije

37,5 KVA transformator na drogu je zasnovan za distribucijske sisteme z nizko do srednjo obremenitvijo in učinkovito znižuje srednje napetostno električno energijo na uporabno nizko napetost za končne uporabnike. Široko se uporablja v naslednjih scenarijih:

Stanovanjska distribucija električne energije

Idealen za stanovanjske soseske, podeželske hiše in majhne skupnosti, saj zagotavlja stabilno električno energijo za razsvetljavo, gospodinjske aparate in dnevno porabo energije.

Projekti elektrifikacije podeželja

Zaradi enostavne namestitve in nizkih zahtev glede vzdrževanja se pogosto uporablja v sistemih za oskrbo z električno energijo na podeželju in oddaljenih območjih.

Kmetijski energetski sistemi

Primerno za kmetije, namakalne sisteme, živinorejske objekte in rastlinjake, za napajanje vodnih črpalk, motorjev in kmetijskih strojev.

Majhni komercialni objekti

Široko se uporablja v majhnih pisarnah, maloprodajnih trgovinah, bencinskih črpalkah, delavnicah in skladiščih za stabilno komercialno oskrbo z električno energijo.

Aplikacije v lahki industriji

Uporablja se v majhnih tovarnah, predelovalnih delavnicah in vzdrževalnih obratih z zmerno porabo energije.

Začasni projekti oskrbe z električno energijo

Pogost na gradbiščih in začasnih inženirskih projektih na prostem, ki zahtevajo prilagodljivo in zanesljivo distribucijo električne energije.

Oglejmo si, kako ga GUANGBIAN dejansko izdela.

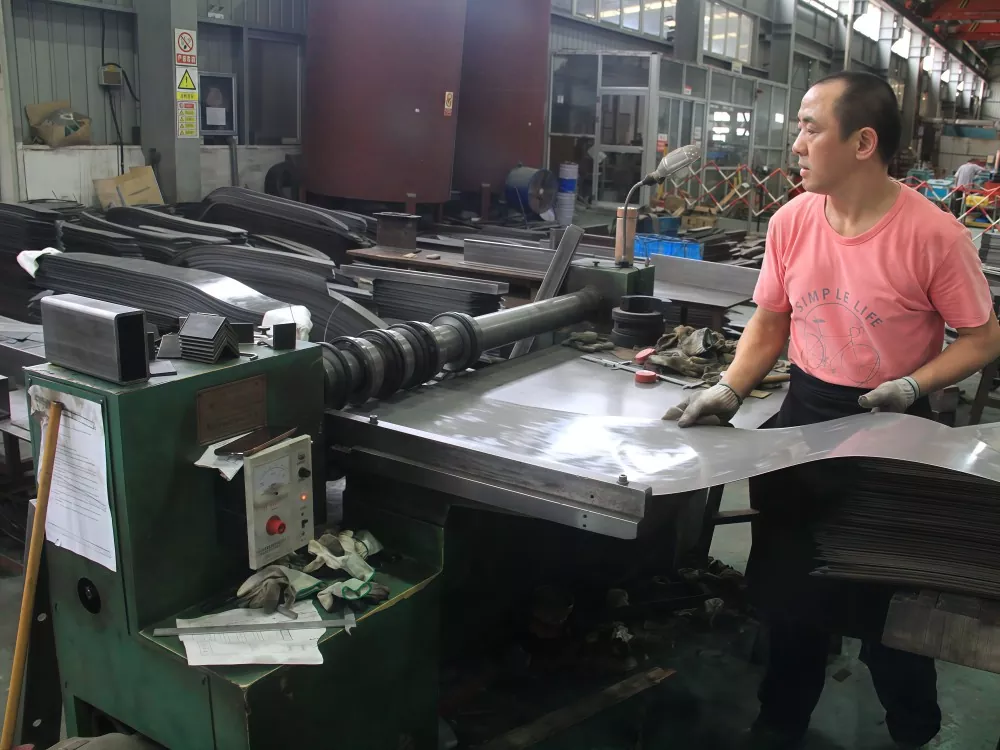

1. korak: Izdelava jedra

Jedro se začne z zrnatim silicijevim jeklom. Odlične magnetne lastnosti, vendar je krhko – ne morete ga vtisniti kot običajno jeklo.

Liste razrežemo na določene dimenzije, nato pa jih na specializirani opremi zlagamo plast za plastjo. Spoji vsakega sloja so zamaknjeni glede na spodnji, zaradi česar so zračne reže na magnetni poti čim manjše. Ko dosežemo ciljno debelino, se celoten sklad tesno stisne in vakuumsko impregnira, da se vse zaklene na svoje mesto.

Postopek izdelave transformatorja je odvisen od tega koraka. Faktor zlaganja, ravnost površine, vpenjalni tlak – ne upoštevajte ničesar od tega in izgube brez obremenitve bodo presegle specifikacije.

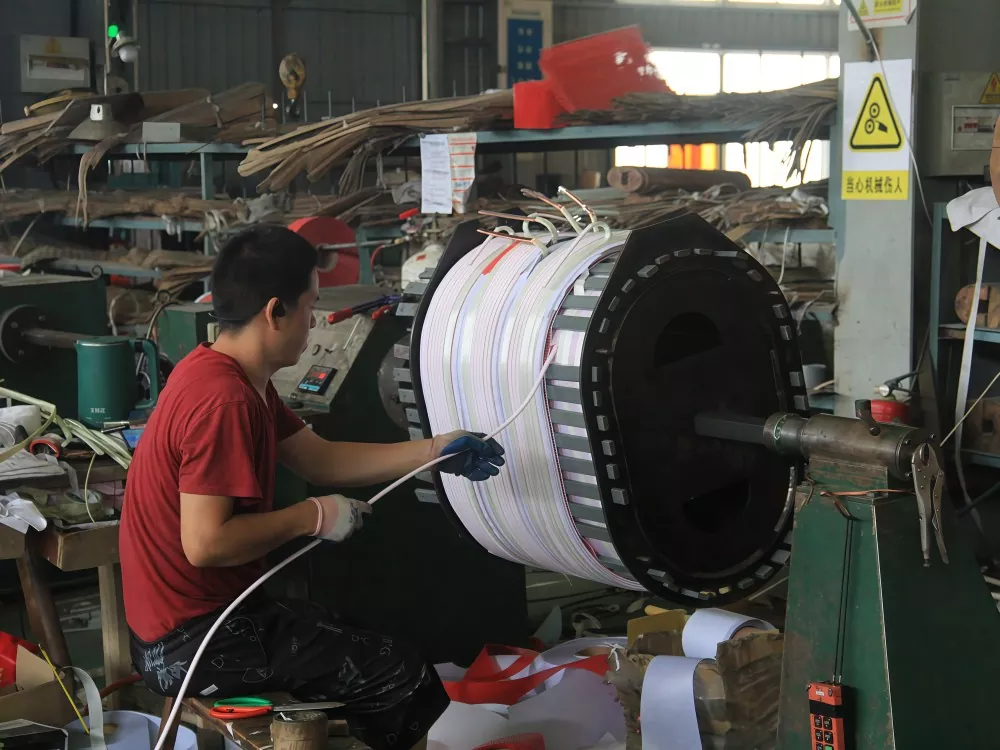

2. korak: Navijanje

Tukaj postane kritično. Navijalnica deluje pri nadzorovani temperaturi in vlažnosti. Operaterji sedijo pri strojih za navijanje in nalagajo bakreno žico na oblikovalnik tuljave, zavoj za zavojem, pri čemer ostane enakomeren in napet.

GUANGBIAN-ov 37,5 kva vgrajen transformator uporablja navitje iz čistega bakra – ne iz aluminija. Izdelujemo jih v našem obratu na Kitajskem in vsaka podrobnost je pomembna: premer žice, število ovojev, vzorec nanosa. Veter je preveč ohlapen, tuljava nima mehanske trdnosti. Veter pretesen, zdrobite izolacijo.

Ko je navita, gre tuljava skozi vakuumsko impregnacijo. Izolacijski lak pronica v vsako režo, zaklene zavoje na mestu in daje navitju dielektrično trdnost in boljše odvajanje toplote.

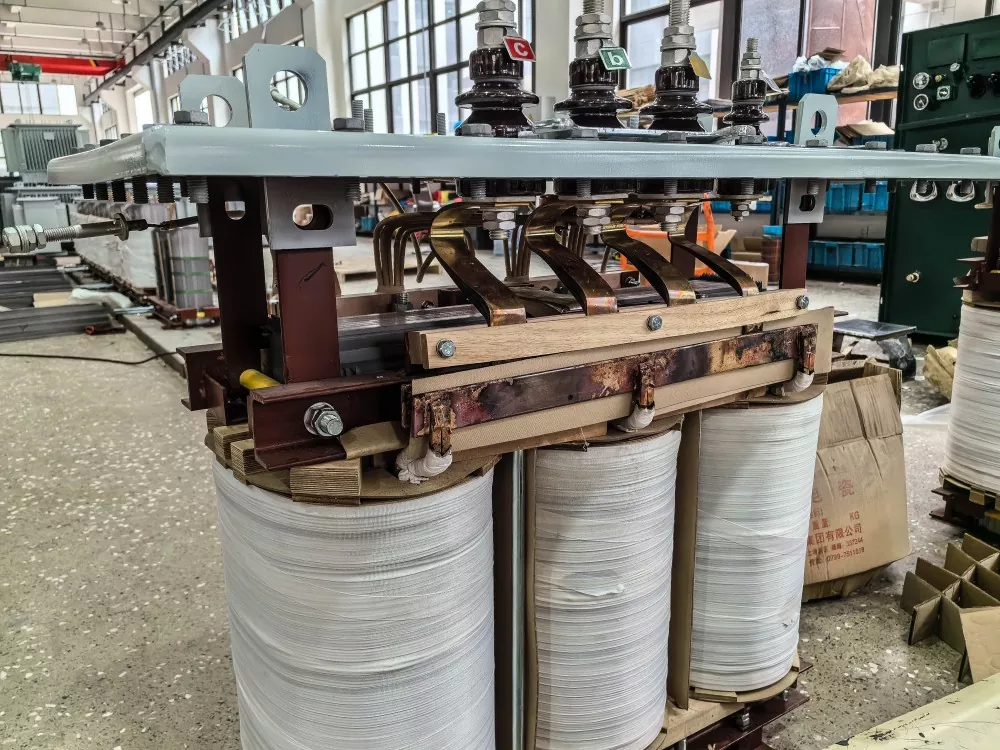

3. korak: Montaža jedra in tuljave

Navite tuljave zdrsnejo na noge jedra. Vstopijo izolacijski distančniki, vodi se povežejo in celoten aktivni del dobi obliko. Odmiki med navitji morajo ustrezati standardu – tukaj ni bližnjic.

Ko je sestavljen, gre aktivni del takoj skozi tovarniško testiranje transformatorja: preizkus vzdržljivosti napetosti in merjenje upora enosmernega toka. Na tej stopnji se ujame karkoli, četudi rahlo.

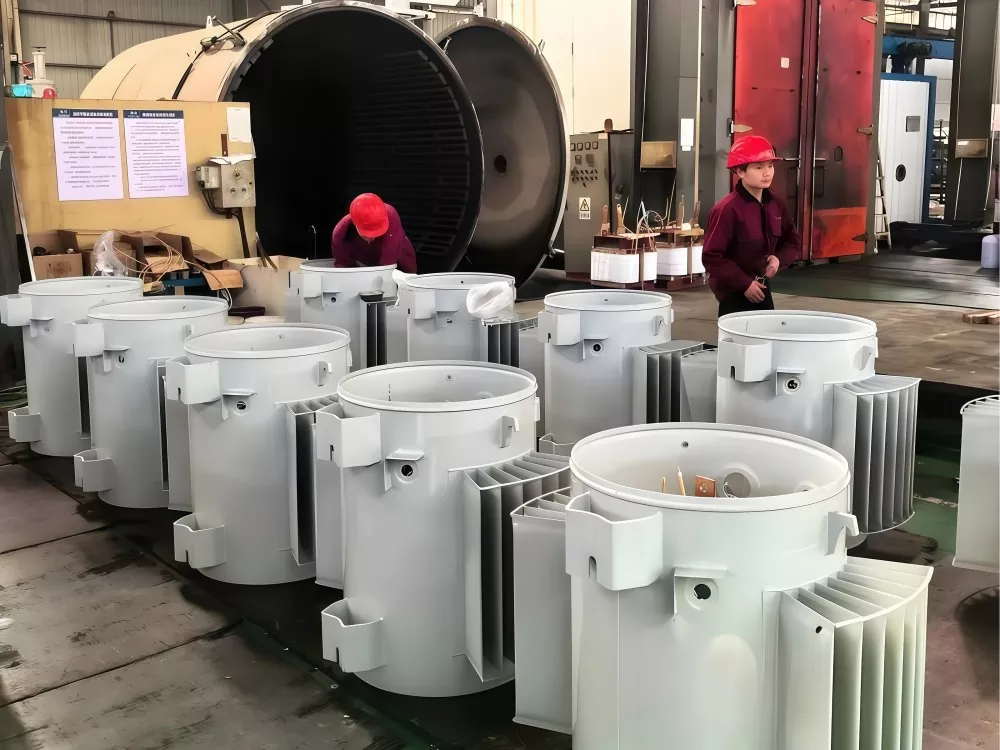

4. korak: Sestavljanje rezervoarja

Aktivni del prestane pregled? Spusti se v rezervoar. Rezervoar je ohišje transformatorja – napolnjeno z izolacijskim oljem, ki opravlja dvojno nalogo: dielektrično pregrado in hladilno tekočino.

V podjetju GUANGBIAN uporabljamo visoko kakovostno mineralno izolacijsko olje. Pred vstopom je dehidriran in razplinjen. Sam rezervoar je varjene konstrukcije in vsak zvar je pregledan z rentgenskimi žarki. Puščanje ni dovoljeno.

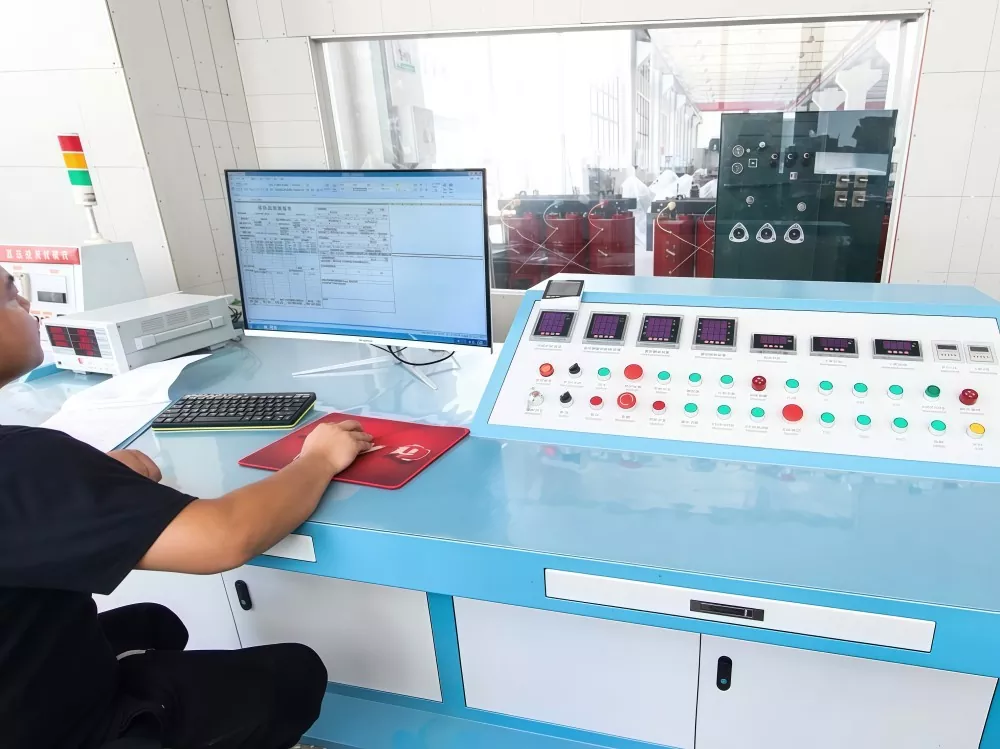

5. korak: Končno testiranje

Preden katera koli enota zapusti tovarno, opravi celotno preskusno rutino:

Preizkus brez obremenitve: Napajamo ga brez priključenega ničesar na sekundarni strani. Odčitki toka in izgube nam povedo, ali se jedro obnaša pravilno. Pri 37,5 kva transformatorju, nameščenem na steber, mora izguba brez obremenitve znašati ≤113 W ali manj.

Preizkus obremenitve: postavite polno nazivno obremenitev in opazujte številke. Izguba obremenitve ostane pri ≤413 W, dvig temperature pa ne preseže 65 °C.

Preizkus vzdržljive napetosti: 21 kV pri napajalni frekvenci na visokonapetostnem navitju eno polno minuto. 10kV na NN strani. Če izolacija zdrži, gremo naprej.

Preizkus impulzne napetosti: 60 kV konica zadene primarni, 30 kV pa sekundarni. To vam pove, ali lahko transformator z bakrenim navitjem prenese pravi dogodek strele.

Preskus izolacijskega olja: prebojna napetost, vsebnost vlage, faktor disipacije - vsak mora opraviti test.

Vsak test jasen? Takrat – in samo takrat – si prisluži tovarniško oznako.

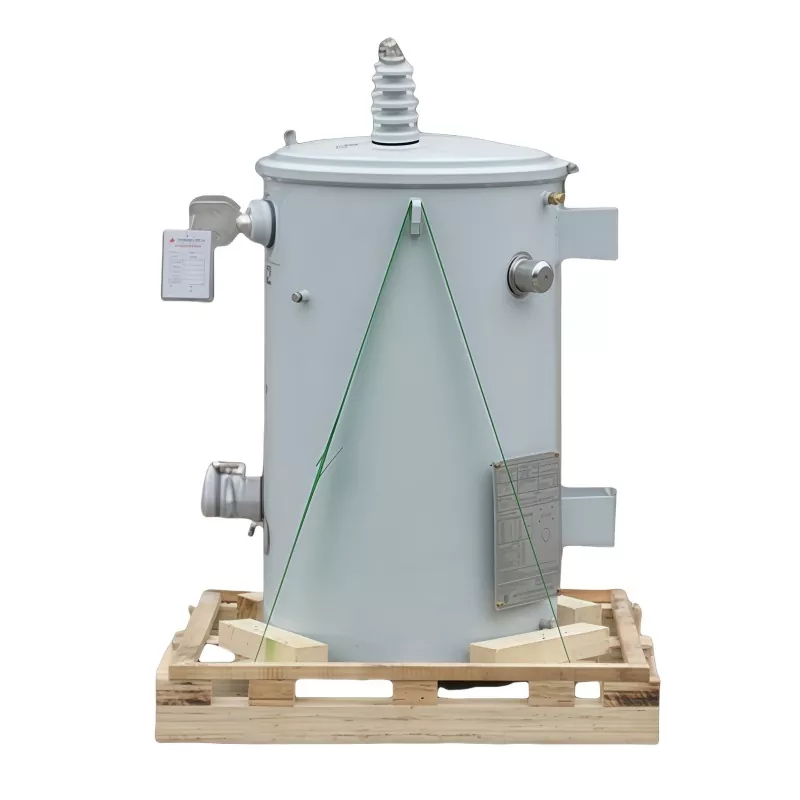

6. korak: Pakiranje in pošiljanje

Opravil vse teste? Transformator dobi pokrov, odporen na vlago, pritrjen na leseno paleto in pripravljen za odpremo. Vsaka enota GUANGBIAN ima edinstveno serijsko številko—vidno na ploščici z imenom in na podstavku. Izsledite to številko in našli boste datum proizvodnje, testne zapise, celo to, katera serija surovin je šla vanj.

Zdaj že dobite sliko. 37,5 KVA transformator za montažo na steber ni le kovina in žica, premetana skupaj. Proces izdelave transformatorja vključuje pravo obrt in prave ljudi, ki so pozorni na vsakem koraku. Cena je pomembna, bolj pa sta pomembna proizvodna zmogljivost in nadzor kakovosti.

Zakaj uporabljati transformator, nameščen na drog?

V primerjavi s transformatorji, nameščenimi na tleh, transformatorji, nameščeni na drogove, ponujajo več pomembnih prednosti:

Namestitev, ki prihrani prostor

Nameščen na drogove, kar odpravlja potrebo po prostoru na tleh ali namenskih prostorih za transformatorje.

Nižji stroški infrastrukture

Zmanjšuje stroške gradnje z izogibanjem potrebi po temeljih, ohišjih ali dodatnih gradbenih delih.

Učinkovito za distribucijo na podeželju

Zelo primeren za podeželska in oddaljena območja, kjer se običajno uporabljajo nadzemna distribucijska omrežja.

Enostaven dostop za vzdrževanje

Nameščen na primerni višini za pregled, vzdrževanje in zamenjavo, s čimer zmanjša čas izpadov.

Izboljšana varnost

Dvignjena namestitev zmanjšuje tveganje nenamernega stika, vandalizma in okoljske škode.

Zanesljivo delovanje na prostem

Zasnovan s funkcijami, odpornimi na vremenske vplive in korozijo, za dolgoročno delovanje na prostem.

Popoln za nadzemna električna omrežja

Pogosto se uporablja v nadzemnih distribucijskih sistemih kot stroškovno učinkovita in učinkovita rešitev za napajanje.

Si želite to ogledati sami? GUANGBIAN izdeluje v naši tovarni na Kitajskem in pozdravljamo obiske tovarne. Obrnite se, da načrtujete ogled.
