Kako lahko izolacijski transformator suhega tipa 150 KVA izboljša varno in prilagodljivo distribucijo energije

Povzetek članka:Pravilno izbran transformator lahko bistveno vpliva na varnost distribucije električne energije, pretvorbo napetosti, združljivost opreme in zanesljivost lokacije. The150KVA suhi izolacijski transformatorodGUANGBIANje zasnovan za aplikacije, ki zahtevajo električno izolacijo in nizkonapetostno distribucijo, z vhodom 480 V, trifaznim 400 V in enofaznim izhodom 230 V, polno bakrenimi navitji, povezavo Delta-Star, ohišjem iz nerjavečega jekla IP43, samodejnim hlajenjem ventilatorja in zaščito MCCB. Ta članek pojasnjuje njegovo konfiguracijo, načela delovanja, scenarije uporabe, tehnične premisleke in dejavnike izbire za industrijske in gradbene projekte.

Kazalo

1. Kaj je 150KVA suhi izolacijski transformator?
2. Katere so ključne tehnične specifikacije?
3. Kakšne prednosti ponuja ta transformator?
4. Kje se lahko uporablja?
5. Kako izbrati pravo konfiguracijo?
6. Kako se primerja z drugimi možnostmi transformatorja?
7. Kako je izdelan in preizkušen?
8. Pogosto zastavljena vprašanja
9. Potrebujete prilagojeno rešitev transformatorja?

Kaj je 150KVA suhi izolacijski transformator?

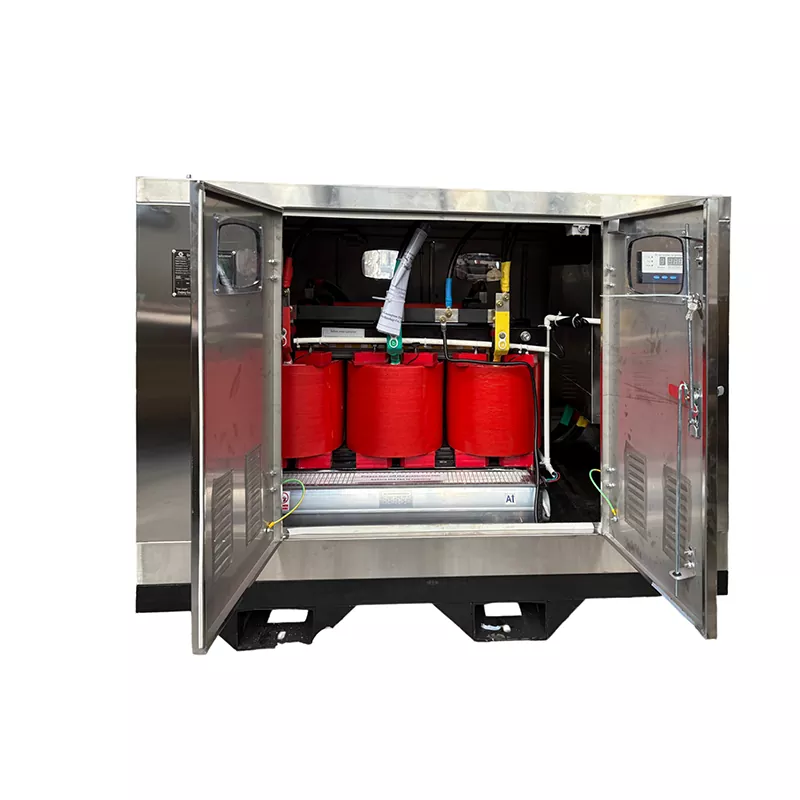

Suhi izolacijski transformator 150 KVA je trifazni transformator, zasnovan za zagotavljanje električne izolacije, medtem ko pretvarja vhodno moč v zahtevano nizkonapetostno distribucijsko raven. Za razliko od transformatorjev, potopljenih v olje, zasnove suhega tipa uporabljajo trdno izolacijo in zračno hlajenje namesto izolacijskega olja, zaradi česar so posebej primerni za namestitve v zaprtih prostorih in izbrana industrijska ali gradbena okolja.

Konfiguracija GUANGBIAN uporablja a480V omrežni napetostni vhodin zagotavlja400V trifazni in 230V enofazni izhod. Njegova navitna povezava Delta-Star (Δ-Y) omogoča, da sekundarna stran zagotovi nevtralno točko za enofazno distribucijo, hkrati pa podpira trifazne obremenitve.

Z nazivno zmogljivostjo 150 kVA lahko transformator služi mešanici strojev in pomožnih električnih obremenitev, ko so pravilno izračunani dejanska potreba mesta, začetni tok, faktor moči, faktor obremenitve in sočasno delovanje.

Katere so ključne tehnične specifikacije?

Razumevanje električne konfiguracije pred nakupom transformatorja je bistvenega pomena, saj napetost, frekvenca, razporeditev faz, zaščita ohišja, material navitja in metoda hlajenja vplivajo na združljivost sistema.

Ta konfiguracija je še posebej praktična, kadar mora en vir energije podpirati trifazne stroje in enofazno pomožno opremo. Vendar pa zmogljivosti z nazivne tablice ne smemo obravnavati kot znak, da lahko vse povezane naprave hkrati delujejo s polno nazivno močjo.

Kakšne prednosti ponuja ta transformator?

Električna izolacija za nadaljnja bremena

Izolacija ločuje primarni in sekundarni električni tokokrog prek transformatorske sklopke. Ta ureditev lahko pomaga pri vzpostavitvi nadzorovanega spodnjega elektroenergetskega sistema in je uporabna v aplikacijah, kjer je električna izolacija del celotne zasnove distribucije.

Fleksibilna distribucija 400V in 230V

Sekundarna konfiguracija Delta-Star omogoča tako trifazne kot enofazne distribucijske možnosti. Trifazno napajanje 400 V lahko podpira opremo, kot so črpalke, žerjavi, varilni stroji, mešalniki betona in drugi industrijski stroji, medtem ko lahko napajanje 230 V služi razsvetljavi, pisarniški opremi, prenosnim orodjem, klimatskim napravam in pomožnim obremenitvam.

Polna bakrena navitja

Transformator uporablja popolnoma bakrena navitja. Baker ima razmeroma nizko električno upornost in pravilno zasnovani bakreni vodniki lahko pomagajo nadzorovati izgube v navitju. Dejanska toplotna zmogljivost je še vedno odvisna od velikosti prevodnika, zasnove transformatorja, temperature okolja, izolacijskega sistema, prezračevanja in pogojev obremenitve.

Samodejno upravljanje hlajenja

Temperaturni senzorji spremljajo stanje navitja. Ko je dosežena prednastavljena temperatura, avtomatski ventilatorji začnejo povečevati odvajanje toplote. Ta pristop je uporaben za aplikacije, kjer električne obremenitve nihajo ali se delovne temperature lahko povišajo.

Vgrajena zaščita MCCB

Odklopniki v oblikovanem ohišju so na voljo na dohodni in odhodni strani. Ti odklopniki lahko zagotovijo dodatno zaščito in izolacijo tokokroga, medtem ko je treba njihove končne ocene izbrati glede na velikost kabla, priključene obremenitve, pričakovani tok in zahteve glede koordinacije zaščite v projektu.

Kje se lahko uporablja?

Zmogljivost 150 kVA je primerna za številne aplikacije srednjega obsega za distribucijo električne energije, ko izračunana obremenitev sodi v okvire konstrukcije transformatorja.

• Gradbišča:Začasno oskrbuje žerjave, mešalnike, črpalke, varilno opremo, razsvetljavo in pisarne na gradbišču.
• Industrijski objekti:Podpira proizvodne stroje skupaj s pomožnimi enofaznimi električnimi bremeni.
• Poslovni objekti:Zagotavlja izolirano nizkonapetostno distribucijo, kjer to zahteva električna zasnova.
• Začasni napajalni sistemi:Lahko se integrira v projektno zasnovane ureditve distribucije električne energije.
• Inštalacije z mešano obremenitvijo:Podpira tako trifazne stroje kot 230 V enofazno opremo iz istega sekundarnega sistema.

Za gradbene projekte projektna konfiguracija Savdske Arabije, ki jo je zagotovil GUANGBIAN, prikazuje, kako je mogoče ohišje iz nerjavečega jekla, povezavo Delta-Star, samodejno hlajenje z ventilatorjem, bakrena navitja in dodatne MCCB integrirati v zasnovo transformatorja, specifičnega za projekt.

Kako izbrati pravo konfiguracijo?

Izbira transformatorja se mora začeti pri električnem sistemu in ne le pri izbiri moči kVA. Popoln tehnični pregled mora zajemati naslednje dejavnike:

1. Izračunajte največje povpraševanje:Ugotovite dejansko obratovalno obremenitev, namesto da dodate samo nazivne tablice vsake povezane naprave.
2. Preverite zagonski tok motorja:Motorji, kompresorji, črpalke in druge induktivne obremenitve lahko med zagonom zahtevajo znatno višji tok.
3. Potrdite vhodno napetost:Preverite, ali se primarna napetost ujema z razpoložljivo električno oskrbo.
4. Potrdite izhodne zahteve:Ugotovite, ali projekt zahteva trifazno napetost 400 V, enofazno napetost 230 V ali drugo kombinacijo napetosti.
5. Preverite pogostost:Preverite, ali namestitev deluje pri 50 Hz ali 60 Hz.
6. Preglejte pogoje okolja:Temperatura, prezračevanje, prah, vlaga in lokacija namestitve vplivajo na toplotne zahteve in zahteve glede ohišja.
7. Določite zaščitne zahteve:Ocene MCCB in zaščita na nižji stopnji morajo biti usklajene s kabli in povezano opremo.
8. Potrdite ureditev ozemljitve:Nevtralna in ozemljitvena konfiguracija morata slediti električni zasnovi projekta in veljavnim lokalnim predpisom.

Ti premisleki so še posebej pomembni, ker se lahko zdi, da je transformator v normalnih pogojih delovanja primerno velik, vendar je še vedno pod pretirano obremenitvijo, če se hkrati zažene več visokotokovnih motorjev.

Kako se primerja z drugimi možnostmi transformatorja?

Izbira med suho tehnologijo in tehnologijo, potopljeno v olje, mora temeljiti na okolju namestitve, zmogljivosti, zahtevah glede napetosti, veljavnih standardih, zahtevah za hlajenje, razpoložljivem prostoru in celotni zasnovi električnega sistema.

Kako je izdelan in preizkušen?

Za projektno nabavo transformatorjev je kakovost izdelave le en del procesa. Enako pomembna je natančna razlaga naročnikovih električnih specifikacij.

GUANGBIAN izdeluje konfiguracije transformatorjev v skladu s projektnimi zahtevami. Odvisno od aplikacije je mogoče prilagoditi specifikacije, kot so vhodna in izhodna napetost, frekvenca, razporeditev navitij, zasnova ohišja, način hlajenja in konfiguracija zaščite.

Proizvodni proces mora potrditi ključne električne parametre pred začetkom proizvodnje. Tovarniško testiranje je nato mogoče izvesti v skladu z dogovorjeno tehnično specifikacijo in veljavnim standardom, pri čemer so na voljo zapisi o preskusih in inšpekcija tretjih oseb, če to zahteva projekt.

Ključne informacije, ki jih morate navesti, ko zahtevate ponudbo

• Zahtevana zmogljivost kVA
• Primarna in sekundarna napetost
• frekvenca 50 Hz ali 60 Hz
• Enofazne ali trifazne zahteve
• Prednost materiala za navijanje
• Zahtevana konfiguracija povezave
• Pogoji namestitve v zaprtih prostorih ali na prostem
• Zahteve za zaščito ohišja
• Zahteve za hlajenje
• MCCB ali druge zaščitne zahteve
• Vrsta obremenitve in značilnosti zagona motorja
• Veljavni lokalni električni standardi

Zagotavljanje teh podrobnosti v fazi ponudbe pomaga proizvajalcu razviti konfiguracijo transformatorja, ki se ujema z dejanskim projektom, namesto da se zanaša na generični standardni model.

Pogosto zastavljena vprašanja

Kakšna je izhodna napetost tega transformatorja?

Ta konfiguracija zagotavlja 400 V trifazni in 230 V enofazni izhod. Druge kombinacije napetosti se lahko razvijejo glede na zahteve projekta.

Ali lahko obremenitve 400 V in 230 V delujejo iz istega transformatorja?

ja Povezava Delta-Star zagotavlja trifazno sekundarno napajanje in nevtralno točko za enofazno distribucijo. Priključena bremena morajo biti pravilno uravnotežena in ostati znotraj nazivne zmogljivosti transformatorja.

Kako deluje samodejni hladilni ventilator?

Temperaturni senzorji spremljajo temperaturo navitja. Ko je dosežena prednastavljena temperatura, nadzorni sistem aktivira hladilne ventilatorje, da poveča odvajanje toplote. Dejanska kontrolna temperatura mora slediti toplotni zasnovi transformatorja.

Kaj pomeni zaščita IP43?

IP43 označuje zaščito pred trdnimi tujki, večjimi od 1 mm, in zaščito pred pršenjem vode pod veljavnimi testnimi pogoji IPX3. Ne bi smeli razumeti, da je popolnoma odporen na prah ali vodo.

Je 150 kVA dovolj za gradbišče?

Odvisno je od izračunanega povpraševanja po električni energiji na mestu. Pred potrditvijo zahtevane zmogljivosti transformatorja je treba upoštevati zagonski tok motorja, varilno opremo, sočasno delovanje, začasne konične obremenitve, faktor moči in faktor obremenitve.

Ali je mogoče transformator prilagoditi?

ja Vhodno in izhodno napetost, frekvenco, konfiguracijo povezave, ohišje, način hlajenja, razporeditev navitij in konfiguracijo zaščite je mogoče prilagoditi glede na električne zahteve projekta.

Potrebujete prilagojeno rešitev transformatorja?

Pri izbiri pravega transformatorja gre v končni fazi za ujemanje električne zmogljivosti, pretvorbe napetosti, izolacije, zaščite, hlajenja in pogojev namestitve v dejanskem delovnem okolju. S konfigurabilnimi električnimi specifikacijami in projektno usmerjeno proizvodnjo lahko GUANGBIAN podpira stranke, ki iščejo praktično transformatorsko rešitev za industrijske, gradbene in druge nizkonapetostne distribucijske aplikacije. Če načrtujete nov projekt ali zamenjavo obstoječe enote,kontaktirajte nasz vašo napetostjo, zmogljivostjo, frekvenco, vrsto obremenitve in zahtevami glede namestitve, da bi razpravljali o ustrezni konfiguraciji transformatorja in prejeli ponudbo za projekt.
