150KVA suhi izolacijski transformator

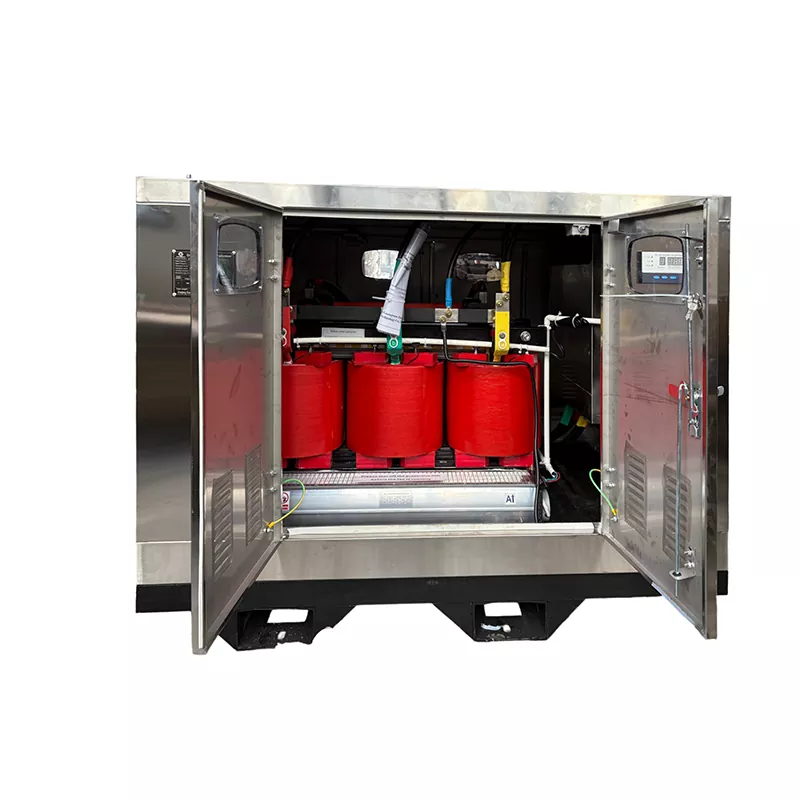

GUANGBIAN proizvaja ta 150KVA suhi izolacijski transformator za aplikacije, ki zahtevajo električno izolacijo in nizkonapetostno distribucijo. Tukaj prikazana enota je bila zgrajena za gradbeni projekt v Savdski Arabiji in je konfigurirana z ohišjem iz nerjavečega jekla, zaščito IP43, polno bakrenimi navitji, povezavo Delta-Star (Δ-Y), samodejnim hlajenjem z ventilatorjem in dvema dodatnima MCCB.

Nizkonapetostna stran zagotavlja 400 V trifazno in 230 V enofazno napajanje. To omogoča, da se trifazna gradbena oprema in enofazne pomožne obremenitve napajajo iz istega transformatorja, odvisno od izračuna obremenitve na mestu in načrta električne distribucije.

Konfiguracija za obremenitve 400V in 230V

Trifazno napajanje 400 V se lahko uporablja za opremo, kot so žerjavi, mešalniki betona, varilni stroji, črpalke in drugi trifazni stroji. Napajanje 230 V je primerno za razsvetljavo, pisarniško opremo, prenosna orodja, klimatske naprave in druge enofazne obremenitve.

Za gradbišče lahko uporaba enega transformatorja za obe vrsti obremenitev poenostavi distribucijsko ureditev. Vendar nazivna moč 150 kVA ne pomeni, da lahko vsako priključeno breme hkrati deluje s polno močjo, navedeno v nazivni tablici. Pri izbiri transformatorja je treba upoštevati največje povpraševanje na mestu, zagonski tok motorja, faktor obremenitve, faktor moči in pričakovano kombinacijo obremenitev.

Transformator uporablja popolnoma bakrena navitja. Baker ima nižjo električno upornost kot aluminij, zato je mogoče izgube v prevodniku nadzorovati z ustreznim dimenzioniranjem prevodnika in zasnovo navitja. Pri namestitvah v vročih podnebjih je material za navijanje le en del toplotne zasnove; Upoštevati je treba tudi temperaturo okolice, izolacijski sistem, prezračevanje, nakladanje in način hlajenja.

Povezava delta-zvezda (Δ-Y) se uporablja za primarna in sekundarna navitja. Nizkonapetostna stran, povezana v zvezdo, zagotavlja nevtralno točko za enofazno napajanje 230 V, medtem ko navitje trikot zagotavlja pot za kroženje tokov trojnih harmonikov znotraj navitja. Razporeditev nevtralne ozemljitve mora slediti električni zasnovi projekta in veljavnim lokalnim zahtevam.

Hlajenje in ohišje

Temperaturni senzorji se uporabljajo za spremljanje temperature navitja. Ko je dosežena prednastavljena temperatura, začnejo samodejni hladilni ventilatorji povečevati odvajanje toplote. To je uporabno za naprave, kjer se obremenitev spreminja med delovanjem ali kjer je temperatura okolja relativno visoka.

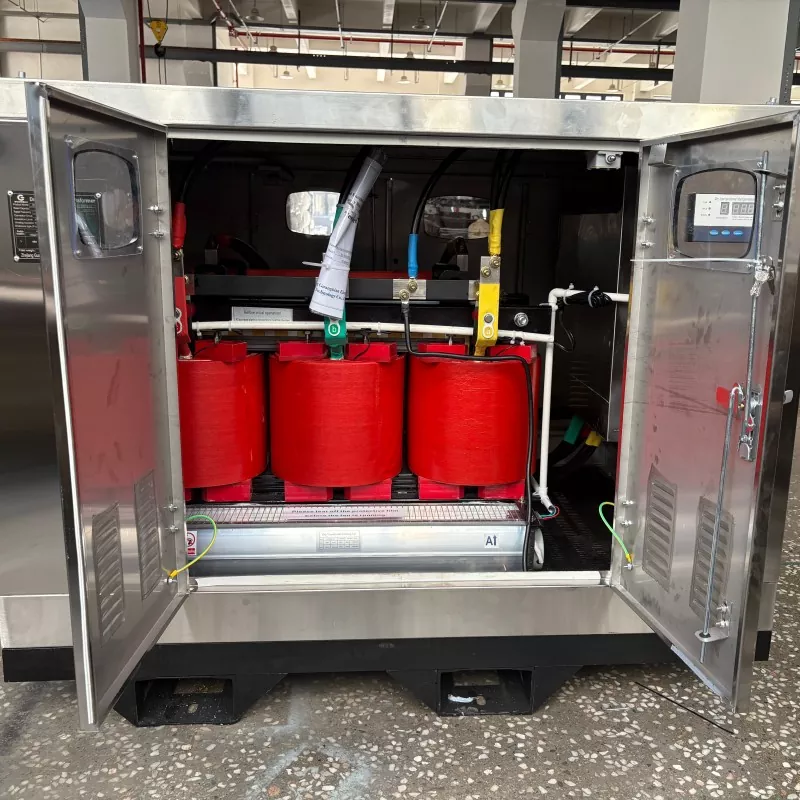

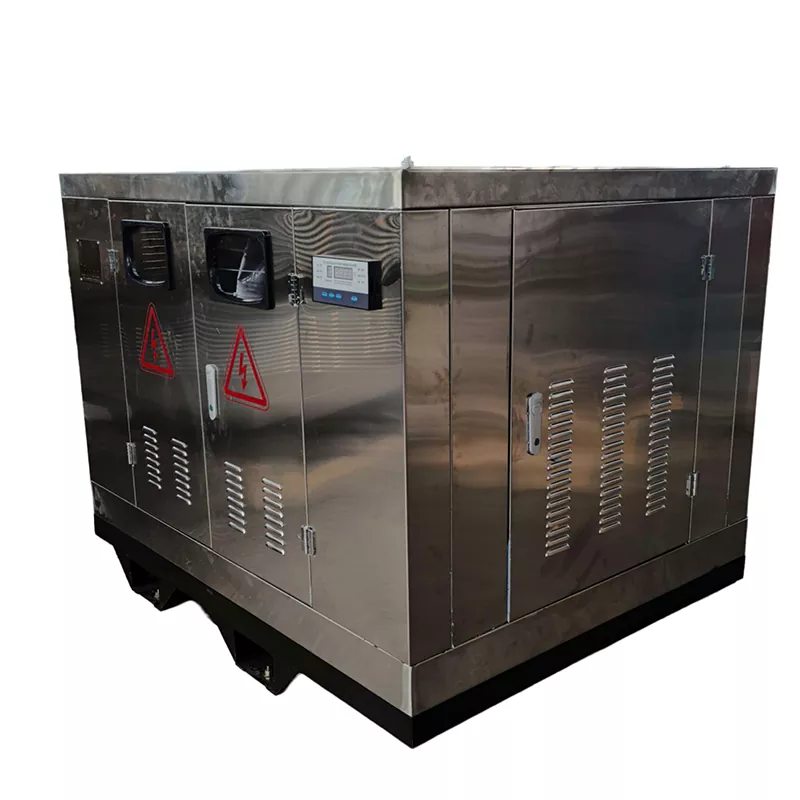

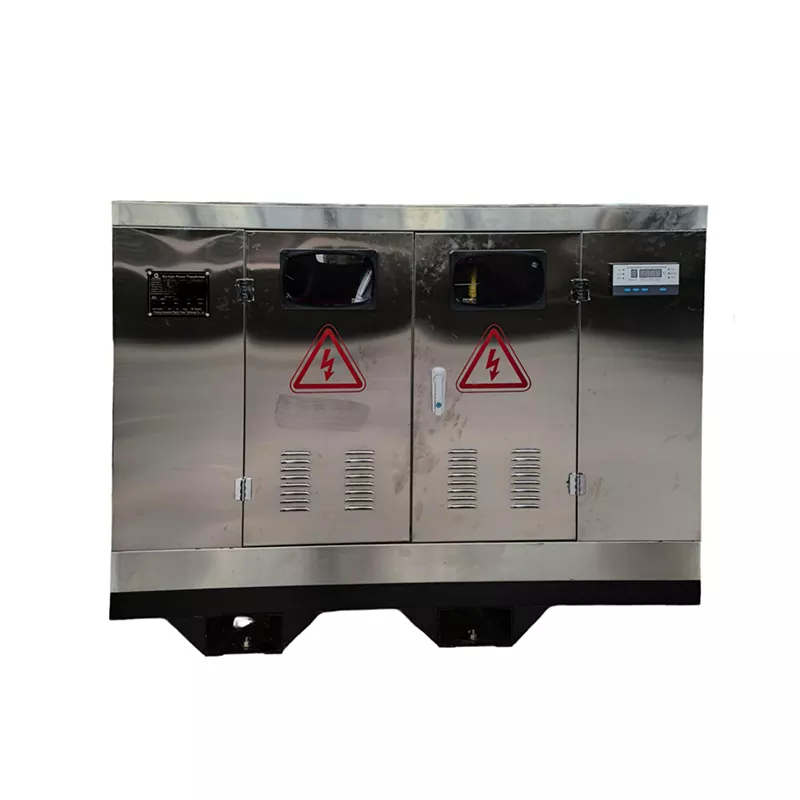

Ohišje je izdelano iz nerjavečega jekla in ima oceno IP43. V skladu z IEC 60529 prva številka IP43 označuje zaščito pred trdnimi tujki, večjimi od 1 mm, medtem ko druga številka označuje zaščito pred pršenjem vode pod pogoji, določenimi za IPX3. Ocena zagotavlja zaščito za predvideno okolje namestitve, vendar je ne smete razlagati kot popolnoma nepropustno za prah ali vodo.

Za zunanja ali delno izpostavljena gradbišča mora namestitev še vedno zagotavljati ustrezno zaščito pred neposrednim močnim dežjem, stoječo vodo, čezmernim kopičenjem prahu in drugimi pogoji, ki so zunaj določene ravni zaščite ohišja.

Tehnične podrobnosti in izbor projekta

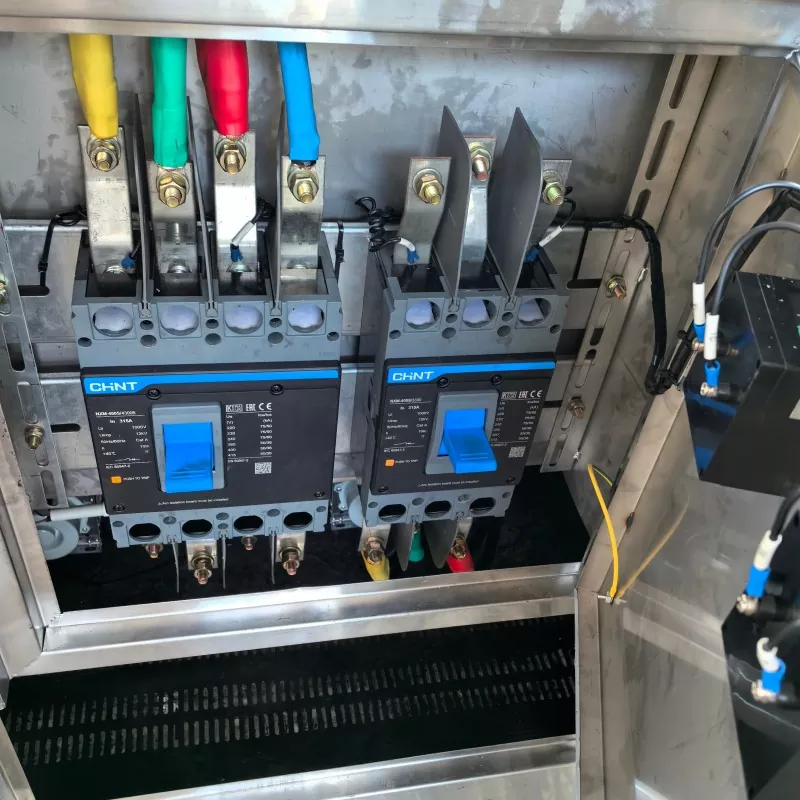

Dva dodatna MCCB zagotavljata ločeno zaščito in izolacijo spodnjega tokokroga. Njihove ocene je treba izbrati glede na priključeno opremo, velikost kabla, pričakovani tok in zahteve glede usklajevanja zaščite. Še posebej so uporabni, kadar je treba na transformator priključiti različne skupine gradbenih bremen.

Pred proizvodnjo je treba potrditi zahtevano vhodno napetost, izhodno napetost, frekvenco, fazno konfiguracijo, vrsto obremenitve, temperaturo okolja, zahteve glede ohišja, ureditev ozemljitve in veljavni električni standard. Identificirati je treba tudi motorno gnano opremo, ker lahko začetni tok vpliva na velikost transformatorja, tudi če se zdi, da je običajna delovna obremenitev znotraj 150 kVA.

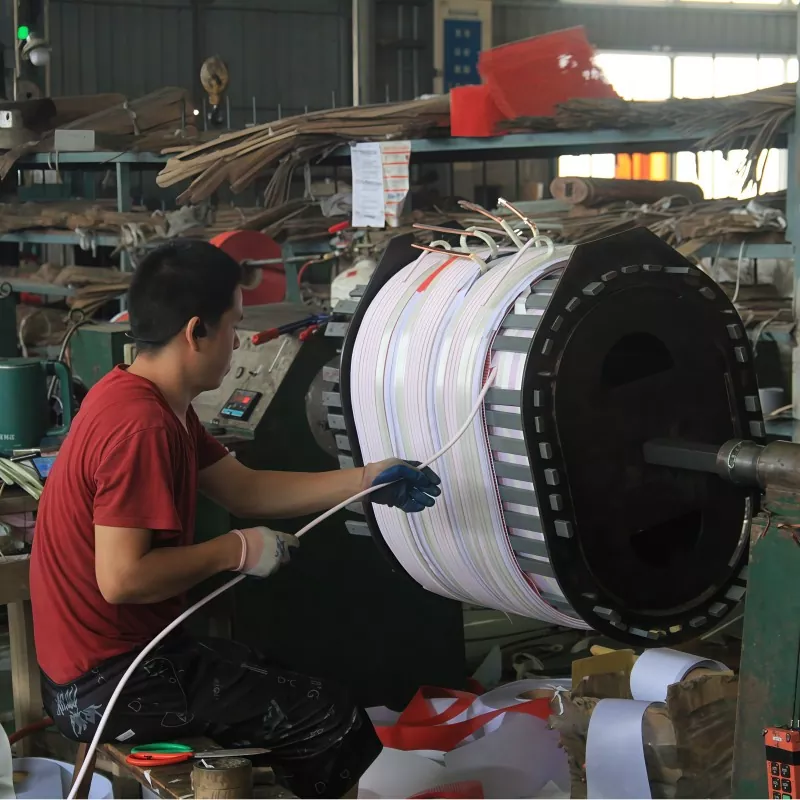

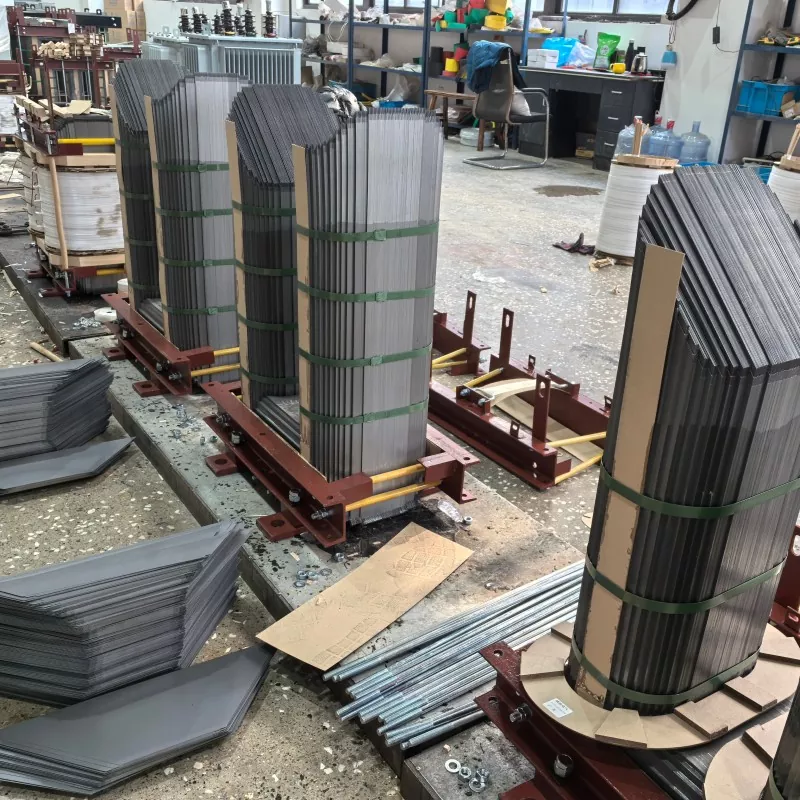

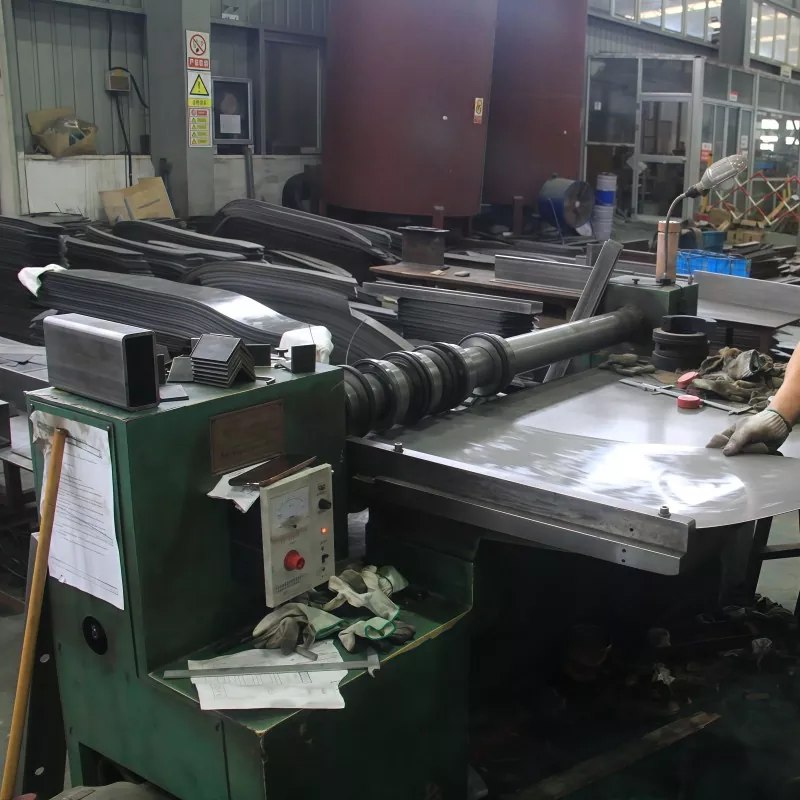

Proizvodnja, testiranje in prilagajanje

GUANGBIAN izdeluje 150KVA suhi izolacijski transformator v skladu z električnimi specifikacijami vsakega projekta. Za to konfiguracijo glavne zahteve vključujejo zmogljivost 150 kVA, sekundarno distribucijo 400 V/230 V, bakrena navitja, povezavo Delta-Star, ohišje IP43, samodejno hlajenje z ventilatorjem in dodatne MCCB.

Po potrebi je mogoče spremeniti druge specifikacije, vključno z vhodno in izhodno napetostjo, frekvenco, razporeditvijo navitij, zasnovo ohišja, načinom hlajenja in konfiguracijo zaščite. Končna zasnova temelji na električnem sistemu in pogojih namestitve, ne pa na uporabi iste konfiguracije za vsak projekt.

Tovarniško testiranje se izvaja v skladu z dogovorjeno tehnično specifikacijo in veljavnim standardom. Zapise o preskusih in inšpekcijo tretjih oseb je mogoče urediti, če to zahteva projekt.

pogosta vprašanja

Kakšna je izhodna napetost tega transformatorja?

Ta konfiguracija zagotavlja 400 V trifazni in 230 V enofazni izhod. Druge kombinacije napetosti se lahko izdelajo v skladu s projektnimi zahtevami.

Ali lahko obremenitve 400 V in 230 V napaja isti transformator?

ja Povezava Delta-Star zagotavlja trifazno sekundarno napajanje in nevtralno točko za enofazno distribucijo. Priključena bremena morajo biti pravilno porazdeljena in ostati znotraj nazivne zmogljivosti transformatorja.

Kako se krmili hladilni ventilator?

Senzorji temperature navitja spremljajo delovno temperaturo. Ko je dosežena prednastavljena temperatura, krmilni sistem zažene hladilne ventilatorje. Kontrolna temperatura je nastavljena glede na toplotno zasnovo transformatorja.

Kaj pomeni IP43?

IP43 označuje zaščito pred trdnimi tujki, večjimi od 1 mm, in zaščito pred pršenjem vode pod preskusnimi pogoji IPX3. To ohišje ni popolnoma odporno na prah ali vodo.

Je 150 kVA primeren za gradbišče?

Odvisno je od dejanske obremenitve. Izračun mora vključevati običajni obratovalni tok kot tudi zagonski tok motorja, varilne obremenitve, sočasno delovanje in druge začasne konične obremenitve. Zmogljivost transformatorja je treba potrditi iz razporeda obremenitev projekta in ne samo iz števila priključenih strojev.

Ali je mogoče transformator izdelati po drugih specifikacijah?

ja Zahteve za vhodno in izhodno napetost, frekvenco, konfiguracijo povezave, ohišje, hlajenje in zaščito je mogoče določiti glede na projekt. Celotno električno specifikacijo je treba potrditi pred proizvodnjo.
