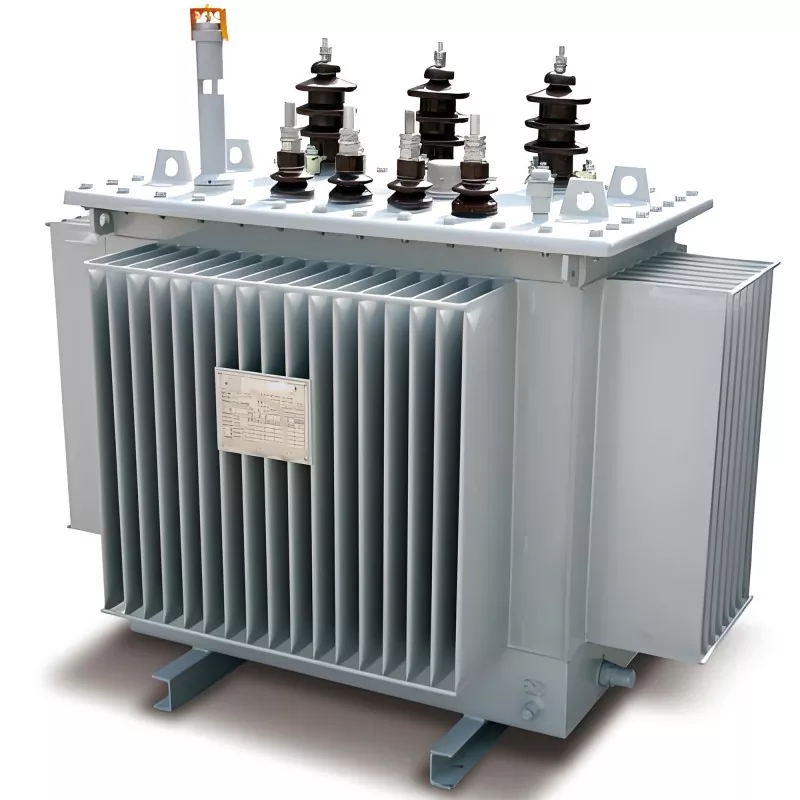

Transformator vzporednega delovanja

Transformator vzporednega delovanja se nanaša na način delovanja, v katerem sta dva ali več transformatorjev priključena na isto električno vodilo in hkrati napajata skupno obremenitev po izpolnjevanju posebnih električnih pogojev.

Glavni cilji so:

Povečajte zmogljivost napajanja

Izboljšajte zanesljivost sistema

Izboljšajte operativno fleksibilnost

Zmanjšajte tveganje preobremenitve posameznega transformatorja

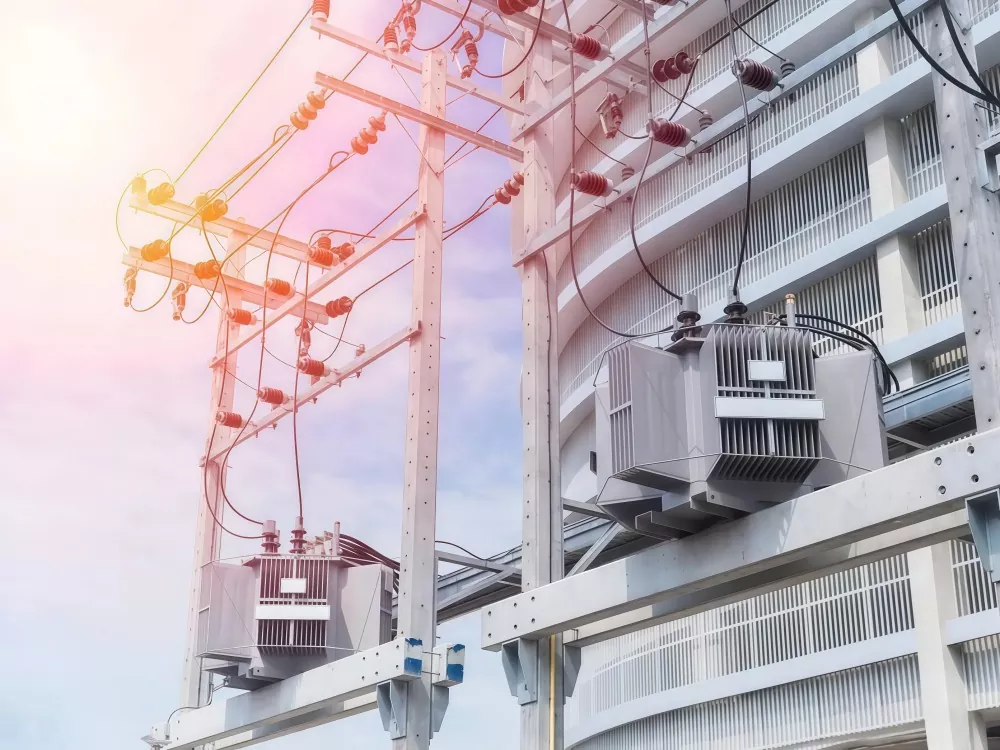

Ta konfiguracija se pogosto uporablja v transformatorskih postajah, industrijskih energetskih sistemih, podatkovnih centrih in velikih proizvodnih obratih.

Prednosti

(1) Izboljšana zanesljivost napajanja

Če en transformator odpove, lahko drugi nadaljujejo z napajanjem.

(2) Prilagodljiva širitev zmogljivosti

Dodatni transformatorji se lahko dodajo, ko se obremenitev poveča.

(3) Večja operativna učinkovitost

Transformatorje je mogoče vklopiti/izklopiti glede na pogoje obremenitve, kar zmanjša izgube v prostem teku.

(4) Lažje vzdrževanje

Posamezne transformatorje je mogoče servisirati brez popolne zaustavitve sistema.

(5) Optimizacija stroškov

Izogiba se potrebi po naložbi v en transformator velike zmogljivosti.

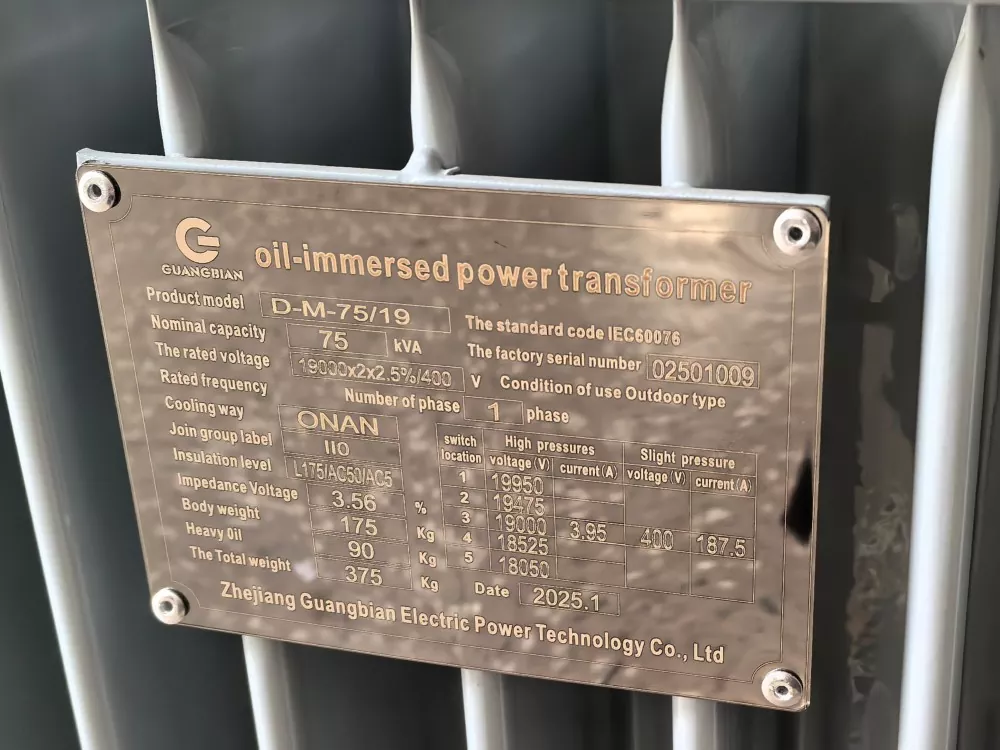

Ujemanje skupin vektorjev

Najbolj kritično pravilo za vzporedno delovanje transformatorja? Povežite svoje skupine vektorjev.

Vektorske skupine opisujejo navijalne povezave s črkami in številkami — na primer Dyn11, Yyn0. Prva črka: nastavitev visokonapetostnega navitja. Druga črka: nizkonapetostna stran. Številka prikazuje fazni premik v korakih po 30 stopinj.

Zakaj je pomembno?

Postavite dva transformatorja z različnimi vektorskimi skupinami vzporedno in njune sekundarne napetosti se ne bodo pravilno poravnale. celo 30-stopinjski fazni zamik ustvarja krožne tokove med enotami. Ti tokovi tečejo skozi navitja, vendar prenašajo nič uporabne obremenitve. Rezultat: pregrevanje, izgubljena energija.

To težavo redno odkrivamo v naši tovarni GUANGBIAN na Kitajskem. Stranke predvidevajo katera koli dva transformatorja lahko tečejo skupaj — ni res. Sinhronizacija transformatorja se začne tukaj. Preskočite to preverjanje in vaša vzporedna povezava transformatorjev ustvari več težav kot jih reši.

Primer: Enota Dyn11 ne bo delovala vzporedno s transformatorjem Yyn0. Fazna razlika povzroča močno kroženje tokovi - ni možnosti zaobiti tega.

Praktični nasveti

Pred nakupom drugega transformatorja za transformator vzporednega delovanja preverite vektorsko skupino obstoječe enote. Zapišite ga v specifikacije nakupa. Pri izbiri nove opreme izrecno navedite ujemajočo se vektorsko skupino. Združljivost ni izbirna.

V naši tovarni GUANGBIAN smo opazili, da stranke na Kitajskem naročajo transformatorje, ne da bi preverile to detajl. Potem pokličejo in se sprašujejo, zakaj porazdelitev obremenitve transformatorja ni uspela. Ne preskočite osnov.

Ujemanje impedance

Transformatorji potrebujejo podobne vrednosti impedance - običajno znotraj 10% druga od druge - za pravilno porazdelitev obremenitve. Impedanca, prikazana v odstotkih, določa padec napetosti pri polni obremenitvi.

Če ima ena enota znatno višjo impedanco, nosi manjšo obremenitev. Drugi dela težje, teče bolj vroče, se hitreje obrabi. Proizvajalci transformatorjev, kot smo mi, pri svetovanju vedno preverijo združljivost impedance pri nastavitvah delovanja več transformatorjev.

Kako impedanca vpliva na porazdelitev obremenitve?

Vzemite dva transformatorja z različnimi vrednostmi impedance:

Transformator	Impedanca	Rezultat delitve obremenitve
Enota A	6%	Vzame več kot svoj delež
Enota B	8 %	Deluje pod zmogljivostjo

Transformator z nižjo impedanco seveda porabi več toka. To je osnovna fizika. rezultat? Ena enota deluje nadure, medtem ko drugi komaj kaj prispeva — nobena situacija dolgoročno ne deluje dobro.

Pravilno ujemanje

Kadar je mogoče, kupujte transformatorje istega proizvajalca, zasnovane za transformator z vzporednim delovanjem. Enote iz iste proizvodne serije imajo običajno strožje tolerance impedance. Različni proizvajalci? Navedite jasno ujemanje vrednosti impedance v vaši nakupni dokumentaciji.

Osnove delitve obremenitve

Usklajeni transformatorji porazdelijo obremenitev sorazmerno s svojimi nazivnimi vrednostmi. Enota 1000 kVA v paru z enoto 500 kVA bi morala razdelite obremenitev približno 2:1 – tako deluje delitev obremenitve transformatorja, ko so specifikacije usklajene.

Za stranke, ki gradijo operacijske sisteme z več transformatorji, naš GUANGBIAN tovarna na Kitajskem izvaja te preglede kot standardno prakso. Preverjanje specifikacij pred namestitvijo minut. Popravljate vzporedno transformatorsko banko, ki se ne uravnoteži? To traja veliko dlje.

Dejavniki, ki vplivajo na porazdelitev obremenitve

Vrednosti impedance: Enote z nižjo impedanco seveda prevzamejo več električnega bremena. To je temeljnega pomena za transformator delitev bremena deluje.
Položaj menjalnika pipe: različne nastavitve pipe spreminjajo razmerje napetosti, kar posledično vpliva na delitev toka med enotami.
Kakovost povezave: slabi kontakti — ohlapni ali uporovni — izkrivljajo porazdelitev toka in izničijo vzporedno nastavitev.
Učinki temperature: Delovna temperatura rahlo premakne impedanco. Zato se dosledno spremljanje splača.

Spremljanje porazdelitve obremenitve

Namestite tokovne senzorje na sekundarno stran vsakega transformatorja, da natančno vidite, koliko obremenitve prenese vsak. Preverite redno odčitavanje - obe enoti morata ostati v svojih nazivnih mejah. Tukaj morate biti pozorni: če ena enota pleza čez 85 % zmogljivosti, medtem ko druga ostane pod 60 %, nekaj ni v redu in je vredno raziskati. Veliko rastlin konfigurira alarmi pri teh pragovih. V podjetju GUANGBIAN svetujemo strankam, da pri vzporednem uvajanju uporabijo ta pristop konfiguracije transformatorjev - odkrivanje nepravilnosti vnaprej premaga kasnejše lovljenje težav.

Koordinacija zaščitnega sistema

Vzporedno delovanje transformatorjev pomeni, da mora vaša zaščitna shema delovati na dveh ravneh: napake posamezne enote in širše sistemske težave. Izbira proizvajalca, ki to dobi, je pomembnejša, kot si mislite. Naša inženirska ekipa pri GUANGBIAN sodeluje neposredno s strankami pri izdelavi zaščitnih nastavitev, ki zagotavljajo zanesljivost njihovih transformatorskih bank — ne glede na to, ali gre za novo namestitev ali naknadno opremljanje starejše opreme.

Bistvene zaščitne naprave

Diferencialna zaščita: Ujame notranje napake, ki se razvijejo znotraj navitij ali jedra transformatorja.

Zaščita pred previsokim tokom: Vaša prva linija proti kratkim stikom navzdol in obremenitvam, ki so predolgo previsoke.

Zaščita pred napako na zemlji: Ta zaščita se aktivira v trenutku, ko tok zapusti predvideno pot in se usmeri proti zemlji.
Zaščita pred izpadom odklopnika: Pomembna nadomestna možnost – če glavna zaščita zgreši klic, ta sekundarna plast pobere ohlapnost in izolira napako.

Izzivi koordinacije

Delovanje vzporednih transformatorjev pomeni, da ena napaka ne bi smela uničiti celotne namestitve. Zaščitna logika mora izločite slabega igralca, medtem ko pustite dobrega vojaka enote. To zahteva koordinacijo: odklopnik, ki je najbližje težave morajo ukrepati, preden se vplete karkoli navzgor.

Prilagoditve nastavitev

Zaščitne nastavitve morajo upoštevati normalni krožni tok med delovanjem. Nastavite jih preveč občutljive in soočili se boste z neprijetnimi potovanji. Nastavite jih previsoko in resnične napake se lahko izmuznejo, ne da bi sprožili zaščito. Za doseganje pravega ravnovesja so potrebne izkušnje – nekaj, na čemer dela naša ekipa inženirjev v tovarni GUANGBIAN na Kitajskem dnevno s strankami.

Pogoste težave in rešitve

Krožni tok

Težava: Transformatorji izmenjujejo tok med seboj, tudi če ni priključenega zunanjega bremena.
Rešitev: Preverite, ali so konfiguracije vektorskih skupin usklajene in vrednosti impedance ustrezajo. Izračunajte na podlagi dejanske vrednosti vaših transformatorjev – krožni tok, ki preseže 5-10 % nazivne vrednosti, pomeni nekaj v nastavitvah ni v redu.

Neuravnoteženost obremenitve

Težava: En transformator redno prevzame večjo obremenitev, kot bi smel.
Rešitev: Poglejte združevanje impedance, nastavitve pipe in kako trdne so povezave. Namestitev serijskih reaktorjev lahko potisnite razcep nazaj proti enakomernemu.

Neprijeten spotik

Težava: Med vsakodnevnim delovanjem se zgodijo zastoji, še posebej, ko se obremenitve premikajo.
Rešitev: Ponovno preverite, ali je zaščitna shema nastavljena za pravilno koordinacijo. Ne pozabite na energičnost vdor — ta kratka konica lahko zadene 8-12x običajni tok.

Najboljše prakse namestitve

Pri sestavljanju sistema se držite teh korakov:
Uskladite dolžino kabla in specifikacije v vseh vzporednih vodih
Privijte vsako povezavo na specifikacijo – ne ugibajte
Preizkusite konfiguracijo skupine vektorjev, preden vključite napajanje
Pred popolno predajo izvedite nadzorovan preskus porazdelitve obremenitve
Hranite pisni zapis o nastavitvah in preskusnih podatkih za poznejšo uporabo

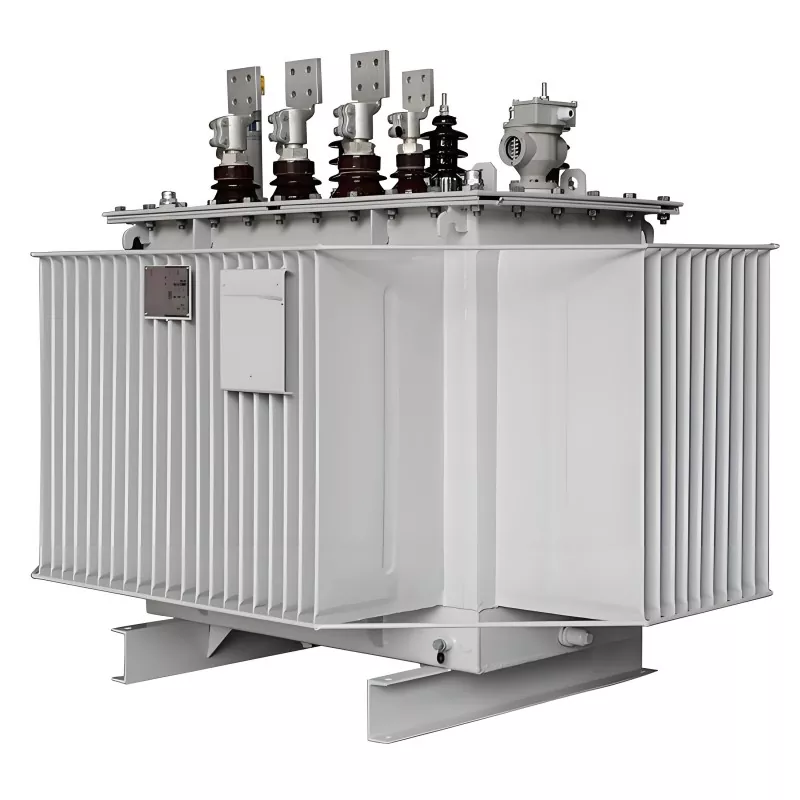

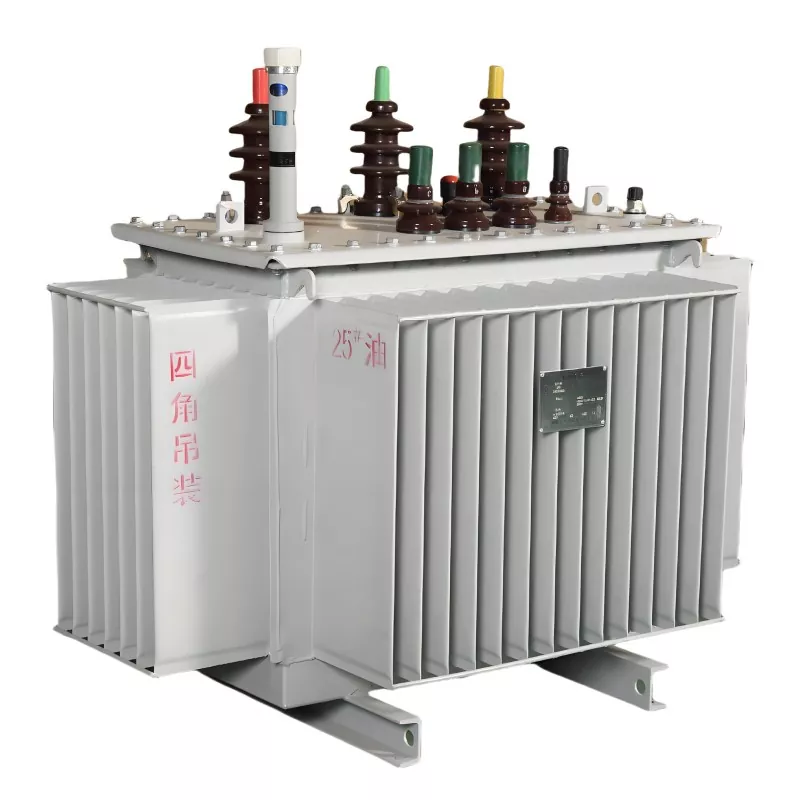

Naša tovarna

pogosta vprašanja

V1: Ali morajo biti vzporedni transformatorji enakega modela?

Ni nujno, vendar se morajo ujemati v napetostnem razmerju, impedanci in vektorski skupini.

V2: Ali lahko transformatorji z različnimi zmogljivostmi delujejo vzporedno?

Da, vendar razmerje zmogljivosti na splošno ne sme preseči 3:1, da se zagotovi uravnotežena porazdelitev obremenitve.

V3: Ali vzporedno delovanje poveča izgube?

Lahko poveča izgube brez obremenitve pri majhnih obremenitvah, vendar se splošna učinkovitost izboljša zaradi prilagodljivega delovanja.

V4: Katera je najpogostejša težava pri vzporednem delovanju?

Krožni tokovi, neenakomerna porazdelitev obremenitve in fazno neusklajenost.

Parallel Operation Transformer deluje dobro kot strategija širjenja zmogljivosti – ko tehnične zahteve dobijo pozornost, ki si jo zaslužijo. Poravnava vektorskih skupin, usklajene vrednosti impedance, načrtovana porazdelitev obremenitve in usklajene zaščitne sheme – ti deli skupaj tvorijo trdno namestitev. Inženirji, ki razumejo te zahteve, lahko zanesljivo določijo, namestijo in upravljajo vzporedne transformatorske banke za leta zanesljive storitve. GUANGBIAN, proizvajalec s praktičnim znanjem in izkušnjami iz našega proizvodnega obrata na Kitajskem, je pripravljen kot partner, ki razume, kaj je potrebno za izdelavo sistemov, ki gredo daleč.
