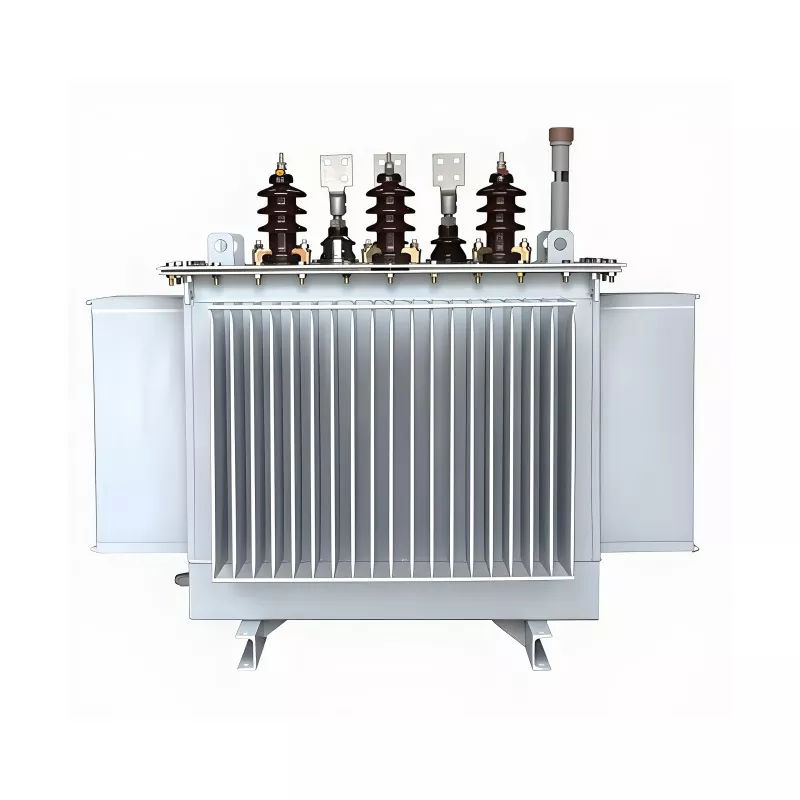

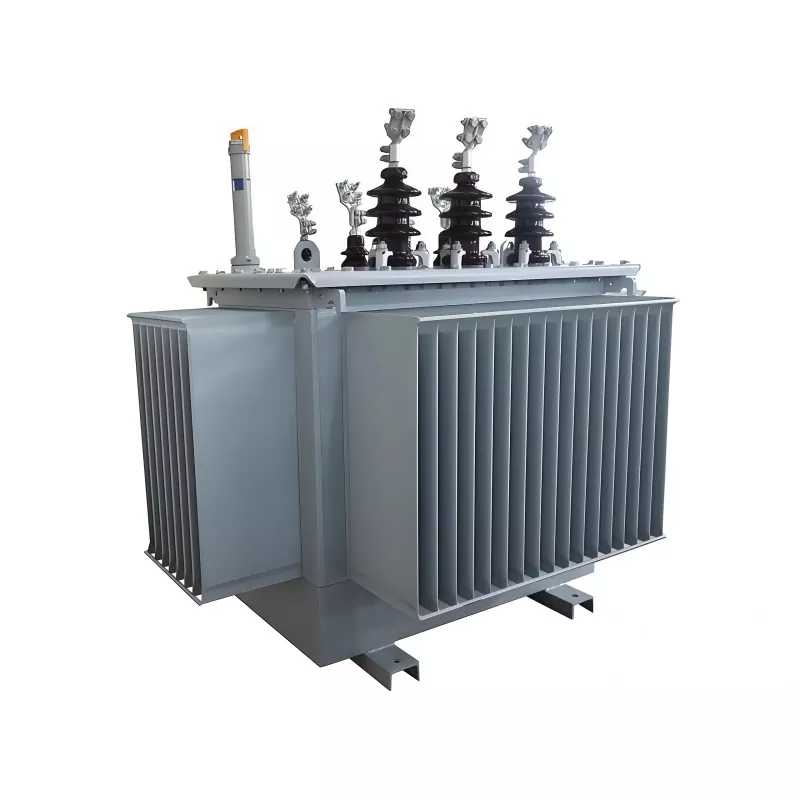

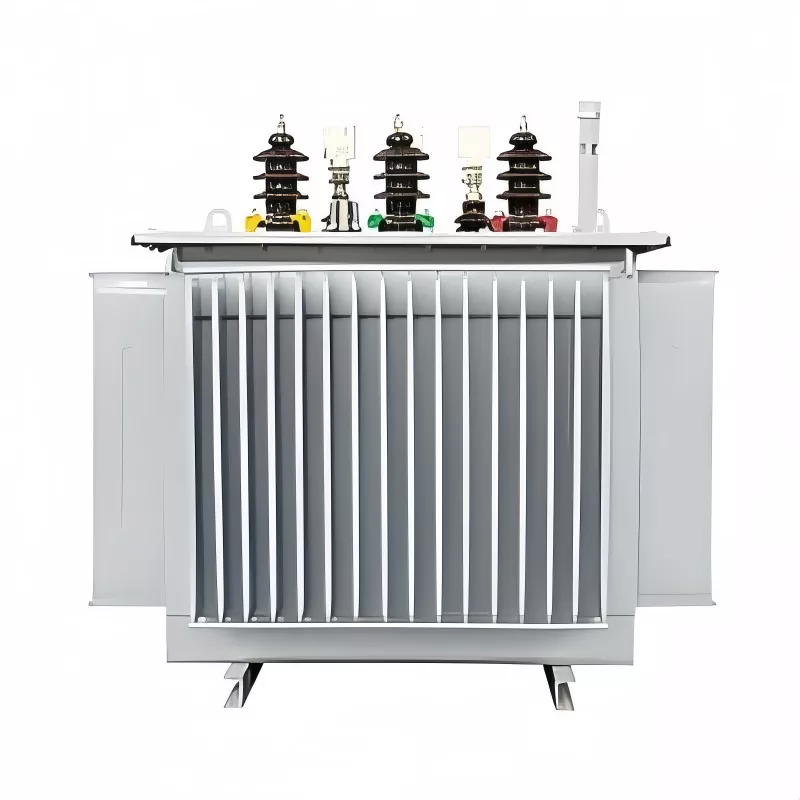

100KVA 20KV Trifazni oljni transformator

Ta trifazni oljni potopljeni transformator 100 KVA 20 KV, ki ga na Kitajskem proizvaja podjetje GUANGBIAN, izstopa zaradi svoje priključne skupine Yzn5. Gre za konfiguracijo povezave, pri kateri visokonapetostno navitje sprejme zvezdasto povezavo (povezava Y), nizkonapetostno navitje uporablja cik-cak povezavo (izpeljano iz trikotne povezave), nevtralna točka na nizkonapetostni strani je izvlečena, fazno razmerje med visoko in nizkonapetostnimi navitji pa je identificirano z uporabo "metode ure".

Ta trifazni transformator uporabljajo naše stranke v delavnicah preciznih obdelovalnih strojev, ki zahtevajo visoko kakovost napajanja, ki služi za zmanjšanje okvar opreme zaradi harmoničnih motenj.

Običajno je nameščen v:

Industrijski sistemi za distribucijo električne energije

Projekti elektrifikacije podeželja

Majhne transformatorske postaje

Infrastruktura in gradbišča

Komercialna in komunalna električna omrežja

V primerjavi s suhimi transformatorji oljni transformatorji zagotavljajo boljšo učinkovitost hlajenja in večjo odpornost proti preobremenitvi, zaradi česar so primernejši za uporabo na prostem in v težkih pogojih.

Ključne značilnosti in prednosti

1. Stabilno delovanje v 20KV srednjenapetostnih sistemih

Zasnovan za 20KV distribucijska omrežja, ki zagotavlja stabilno pretvorbo napetosti in zanesljivo delovanje tudi pri nihajočih pogojih omrežja. Izboljša splošno stabilnost elektroenergetskega sistema in zaščito opreme.

2. Visoka učinkovitost z nizko izgubo energije

Optimizirana zasnova jedra in navitja bistveno zmanjša izgube v prostem teku in obremenitvi, kar pomaga zmanjšati dolgoročno porabo energije in obratovalne stroške.

3. Hlajenje v olju za močno odvajanje toplote

Hladilni sistem ONAN, potopljen v olje, zagotavlja učinkovito odvajanje toplote, podpira neprekinjeno delovanje pri polni obremenitvi in ​​podaljšuje življenjsko dobo izolacije.

4. Visoka preobremenitev in moč kratkega stika

Izdelan za industrijska okolja, vzdrži zagonske sunke motorja in obremenitve kratkega stika, kar zagotavlja varno in stabilno delovanje v pogojih velike obremenitve.

5. Kompaktna struktura, enostavna namestitev

Prostorsko varčna zasnova s ​​preprosto namestitvijo in nizkimi zahtevami po vzdrževanju, zaradi česar je primeren tako za nove kot za naknadno vgrajene projekte distribucije električne energije.

Parameter izdelka

Zahteve glede delovnega okolja

1. Temperaturno območje

◦ Standardno delovanje: -25℃ ~ 45℃

◦ Temperatura okolja ne sme preseči 40 ℃ za dolgotrajno neprekinjeno delovanje (za zagotovitev hlajenja ONAN učinkovitost).

2. Relativna vlažnost

◦ Največ 95 % (pri 25 ℃ temperaturi okolja)

3. Nadmorska višina

◦ Standardna prilagoditev: ≤1000 m nadmorske višine

◦ Prilagoditev na visoki nadmorski višini: ≤3000 m (z izboljšano izolacijo in optimiziranim odvajanjem toplote, neobvezno).

4. Mesto namestitve

◦ Notranji ali zunanji (zunanja namestitev zahteva stopnjo zaščite IP23, neobvezno; notranji privzeti IP20).

- Izogibajte se vnetljivim, eksplozivnim, korozivnim plinom in virom prahu.

◦ Brez hudih vibracij (pospešek vibracij ≤0,1g) ali mehanskih udarcev.

5. Stanje prezračevanja

◦ Ustrezen prezračevalni prostor: ≥0,5 m prostora okoli transformatorja za naravno kroženje zraka (kritično za ONAN hlajenje).

◦ Izogibajte se zaprtim prostorom brez pretoka zraka, da preprečite pregrevanje.

6. Okolje električnega omrežja

◦ Frekvenčna združljivost: 50Hz / 60Hz dvofrekvenčno prilagodljivo.

◦ Nihanje napetosti: ≤±5 % nazivne vhodne napetosti (20KV), da se zagotovi stabilno delovanje.

Katere težave rešuje?

V resničnih sistemih za distribucijo električne energije okvaro opreme pogosto povzročijo nestabilna napetost, preobremenitveni sunki in kopičenje toplote.

Ta transformator je zasnovan za reševanje:

● Napetostna nestabilnost v 20KV srednjenapetostnih omrežjih

● Pogost udarec pri zagonu motorja v industrijskih sistemih

● Težave s pregrevanjem med neprekinjenim delovanjem

● Izguba energije pri dolgoročni distribuciji električne energije

● Nezanesljivo delovanje v težkih zunanjih okoljih

Z obravnavo teh težav na sistemski ravni zagotavlja stabilno in učinkovito dobavo energije v zahtevnih aplikacijah.

Naša tovarna

Pločevarska delavnica

Delavnica navijanja folije

Delavnica navijanja

Delavnica navijalne peči

Delavnica za montažo transformatorjev

Delavnica za zagon transformatorjev

Zakaj izbrati oljni transformator?

V primerjavi s suhimi transformatorji nudijo oljni transformatorji:

● Boljše odvajanje toplote

● Večja preobremenitvena zmogljivost

● Daljša življenjska doba

● Bolj stabilno delovanje pod velikimi obremenitvami

Za distribucijske sisteme 20KV je v olju potopljena zasnova pogosto najprimernejša rešitev za uporabo na prostem in v industriji.

Nadzor kakovosti in zagotavljanje proizvodnje

Vsak transformator je izdelan v skladu s strogimi postopki nadzora kakovosti, da se zagotovi stabilno delovanje in skladnost z varnostjo.

Testiranje vključuje:

● Rutinsko testiranje električne učinkovitosti

● Testiranje izolacijske upornosti

● Test dviga temperature

● Preizkušanje izgube pod obremenitvijo in brez obremenitve

● Ocena vzdržljivosti kratkega stika

Proizvodnja sledi mednarodnim standardom za zagotavljanje zanesljivosti na svetovnih trgih.

Vzdrževanje in življenjska doba

100KVA 20KV trifazni oljni potopljeni transformator je zasnovan za nizke zahteve po vzdrževanju. Ob pravilni namestitvi in ​​občasnem pregledu lahko življenjska doba preseže 20–25 let.

Priporočeno vzdrževanje vključuje:

● Redno preverjajte stanje olja

● Pregled terminalske povezave

● Nadzor temperature

● Čiščenje zunanjih komponent

pogosta vprašanja

1. Ali lahko ta transformator neprekinjeno deluje 24 ur?

Da, zasnovan je za neprekinjeno delovanje pod pogoji nazivne obremenitve.

2. Ali je transformator 100KVA primeren za zunanjo namestitev?

Da, oljni transformatorji so primerni za notranja in zunanja okolja.

3. Ali je mogoče napetost prilagoditi?

Da, primarne in sekundarne napetosti je mogoče prilagoditi glede na zahteve projekta.

4. Kaj je glavna prednost združljivosti sistema 20KV?

Omogoča stabilno integracijo v srednjenapetostna distribucijska omrežja z zmanjšanimi izgubami pri prenosu.

100KVA 20KV Trifazni oljni transformator je zanesljiva in učinkovita rešitev za srednjenapetostne sisteme za distribucijo električne energije. S svojo močno preobremenitveno zmogljivostjo, zasnovo z nizko izgubo energije in vzdržljivo hladilno strukturo, potopljeno v olje, zagotavlja stabilno dolgoročno delovanje za industrijske in komunalne aplikacije po vsem svetu.
