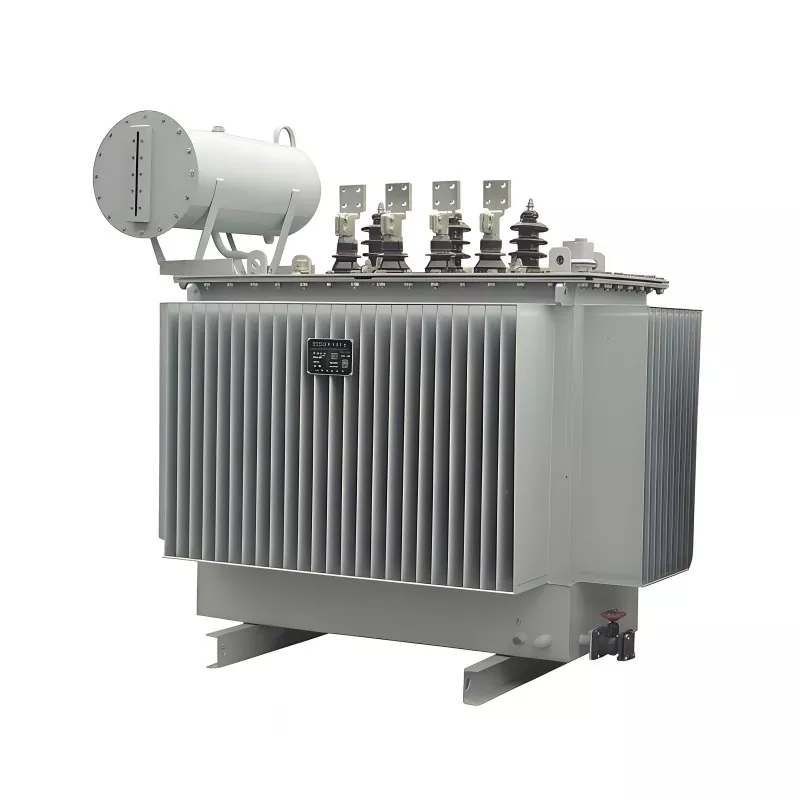

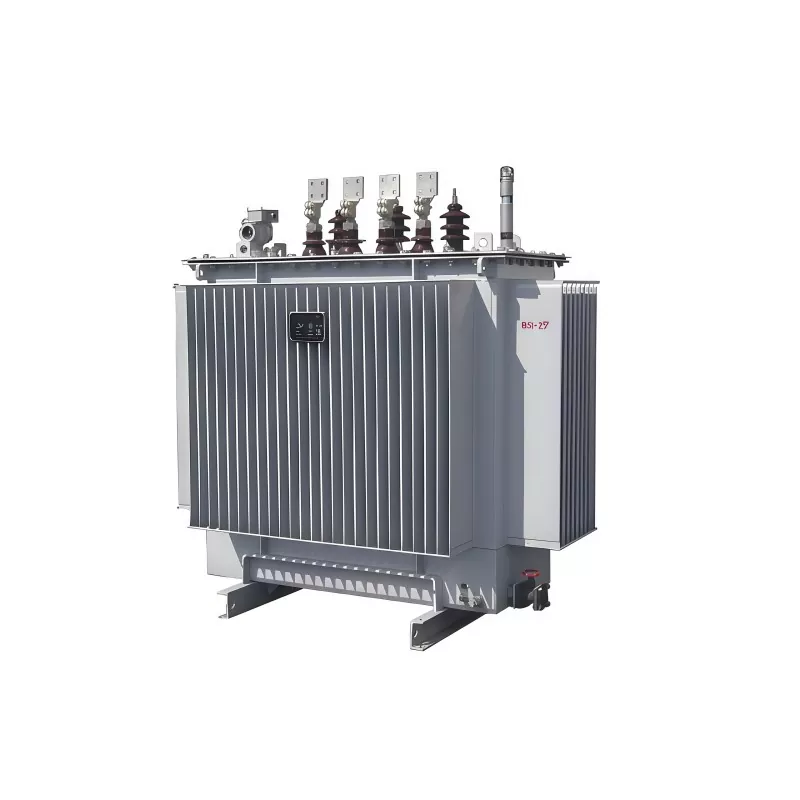

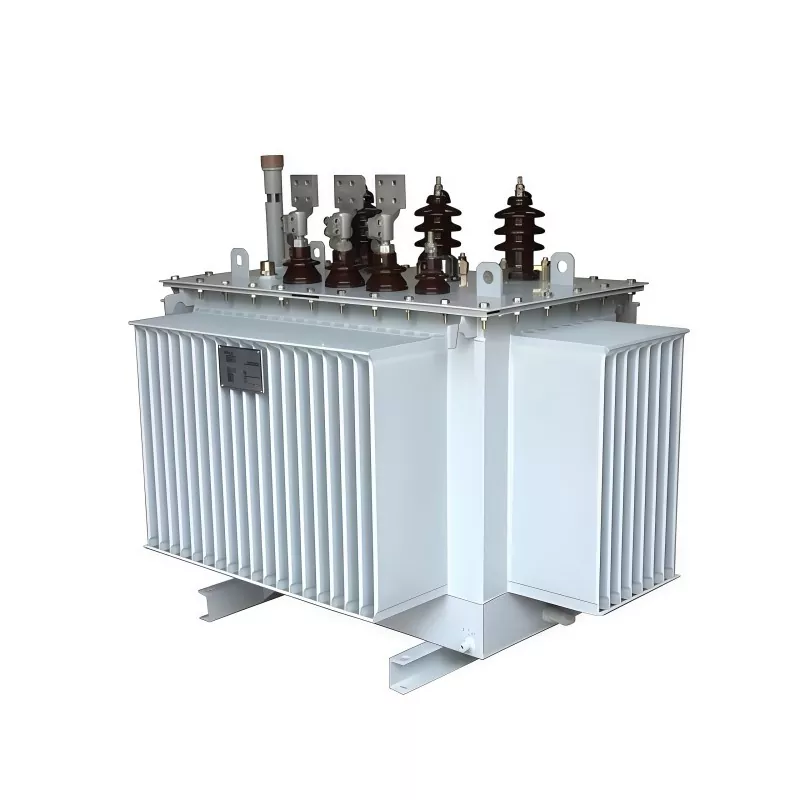

800KVA 15KV Oljni transformator

Oljni transformator 800 kVA 15 kV je trifazni transformator za distribucijo električne energije, zasnovan za znižanje srednje napetosti (razred 15 kV) na uporabne nizke napetosti za industrijske, komercialne in komunalne aplikacije.

Kot izolacijski in hladilni medij uporablja transformatorsko olje (mineralno ali alternativno izolacijsko olje). Olje naravno kroži, da odvaja toploto, ki jo ustvarjajo navitja, kar zagotavlja stabilno delovanje v pogojih stalne obremenitve.

Ključne značilnosti vključujejo:

Nazivna moč: 800kVA

Primarna napetost: razred 15 kV (običajno sistemi 13,8 kV / 15 kV)

Metoda hlajenja: Samohlajenje v olju (ONAN)

Visoka učinkovitost in zasnova z nizkimi izgubami

Močna preobremenitvena zmogljivost in dolga življenjska doba

Široko se uporablja v omrežjih za distribucijo električne energije, kjer so zanesljivost, odvajanje toplote in vzdržljivost kritični.

Standardi tovarniškega testiranja

Preskus upornosti navitja

Vsaka enota je testirana s testerjem upora enosmernega toka in dvokrakim mostom za preverjanje upora navitja. To zagotavlja, da v oljnem transformatorju 800 kVA 15 kV ni nobenih napak pri izdelavi ali ohlapnih povezav.

Preverjanje napetostnega razmerja in faznega premika

Preizkuševalec razmerja transformatorja, napajalnik z industrijsko frekvenco in voltmeter se uporabljajo za potrditev, da se razmerja primarne in sekundarne napetosti ujemajo z načrtovanimi vrednostmi in da je povezava vektorske skupine pravilna.

Impedanca kratkega stika in preskus izgube obremenitve

Testiranje kratkega stika se izvaja za preverjanje impedančnih karakteristik in izgub obremenitve. To zagotavlja, da zmogljivost transformatorja ustreza konstrukcijskim in operativnim zahtevam.

Izguba brez obremenitve in preskus toka brez obremenitve

Z odprto sekundarno stranjo in nazivno napetostjo na primarni strani se izmerijo izgube in tok brez obremenitve, da se potrdi skladnost z dogovorjenimi podatki o zmogljivosti.

Po opravljenih vseh preskusih se za vsako enoto izda tovarniško poročilo o preskusu. Vsak neskladen element se predela in ponovno testira.

GUANGBIAN vzdržuje strog nadzor kakovosti, da zagotovi, da vsak transformator zapusti tovarno popolnoma testiran in pripravljen za zanesljivo dolgoročno delovanje.

Testna oprema tovarne transformatorjev GUANGBIAN

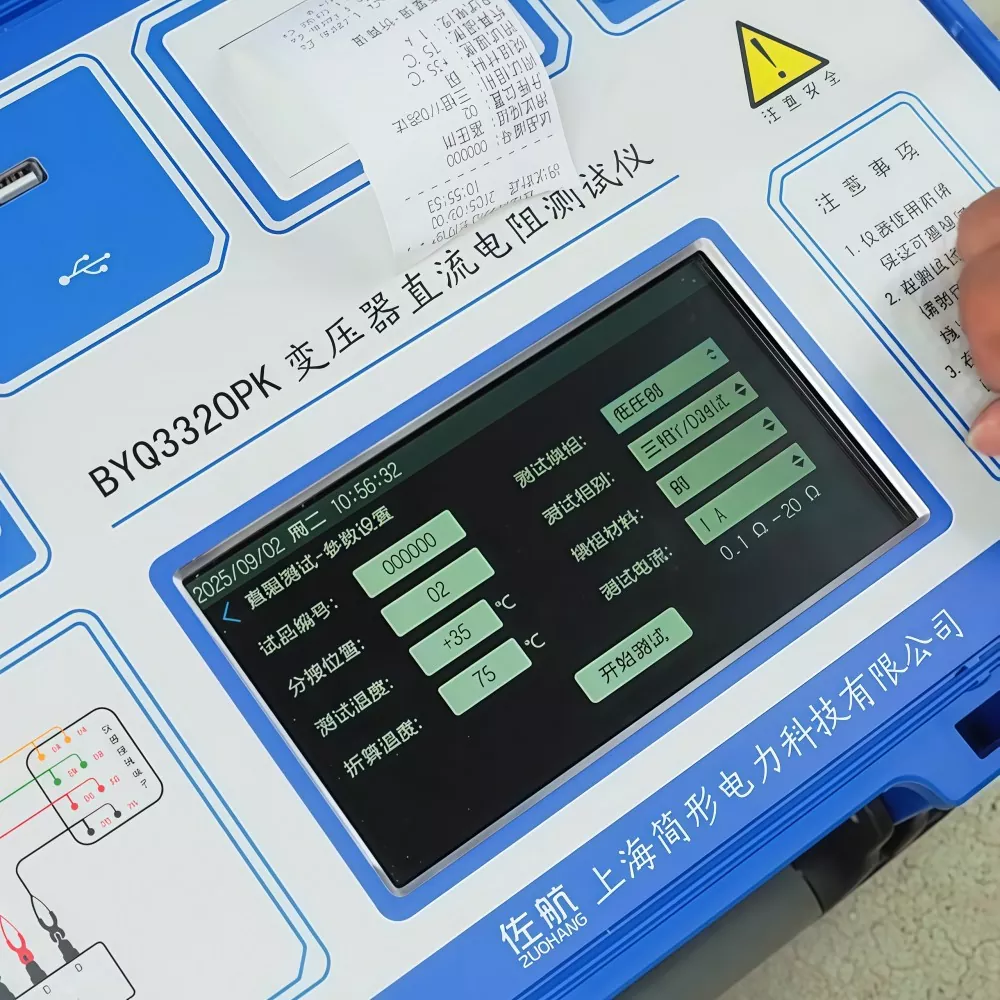

Tester enosmernega upora

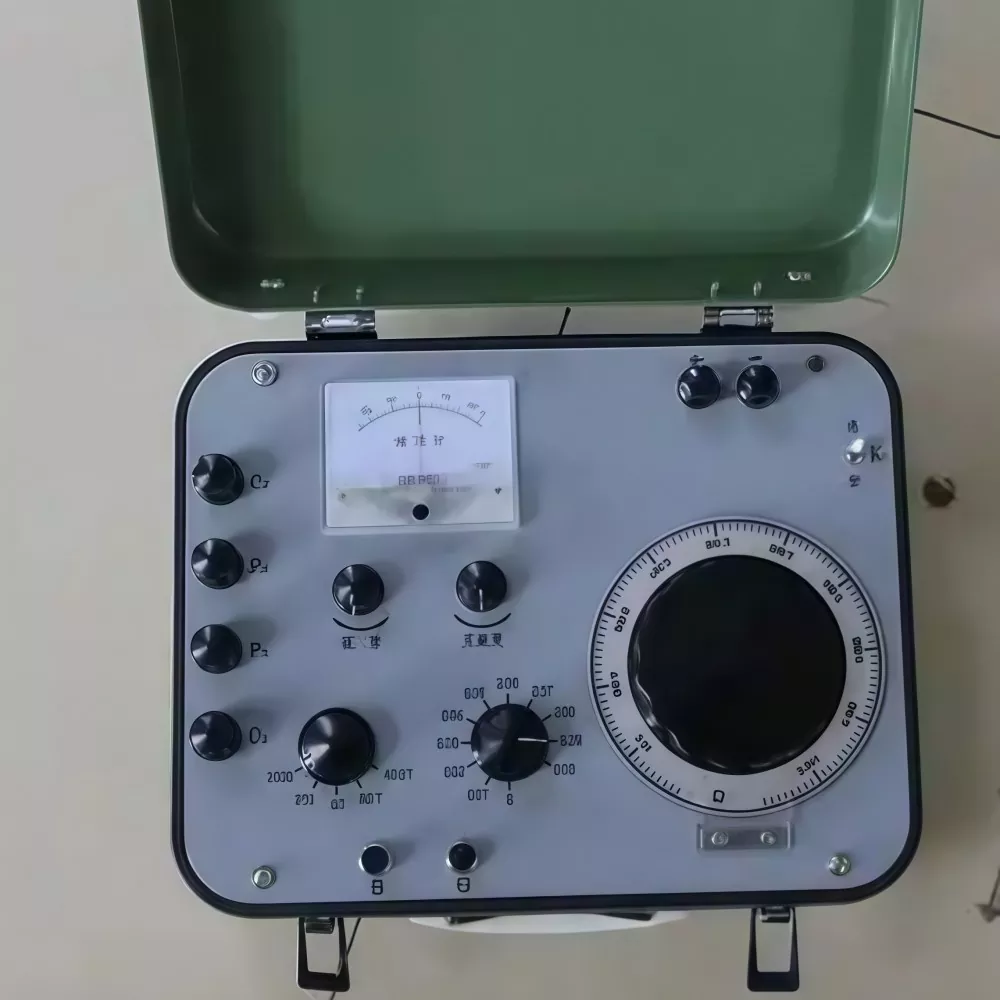

Kelvinov most

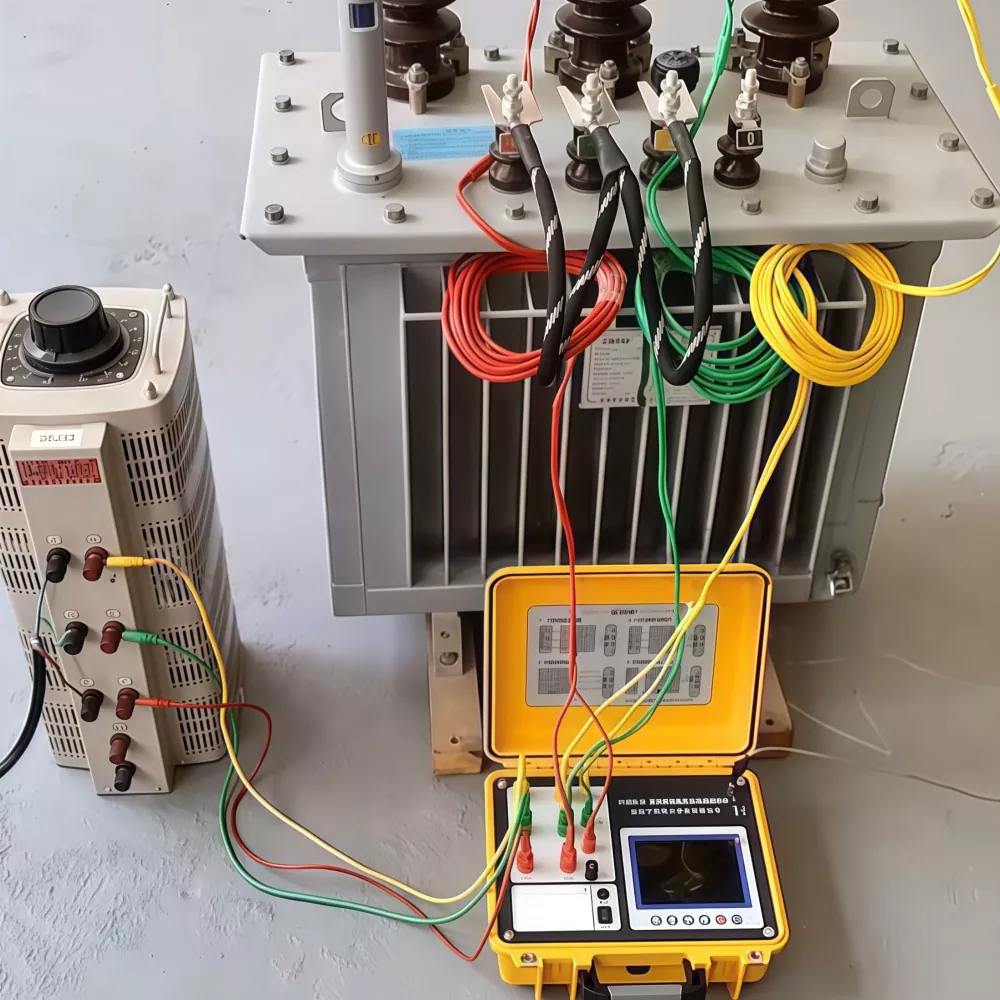

Tester transformatorskega razmerja in nastavljiv napajalnik za regulacijo napetosti močne frekvence

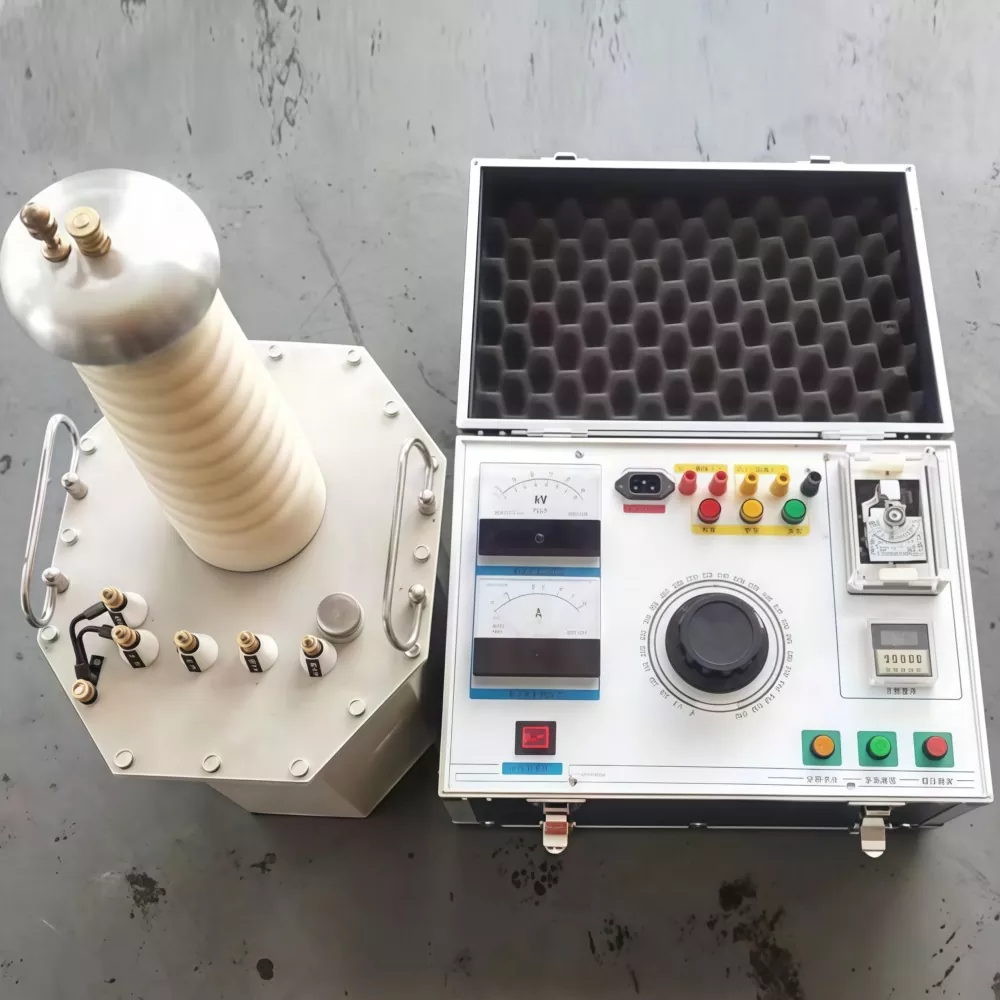

Vzbujevalni transformator in večfrekvenčni generator moči

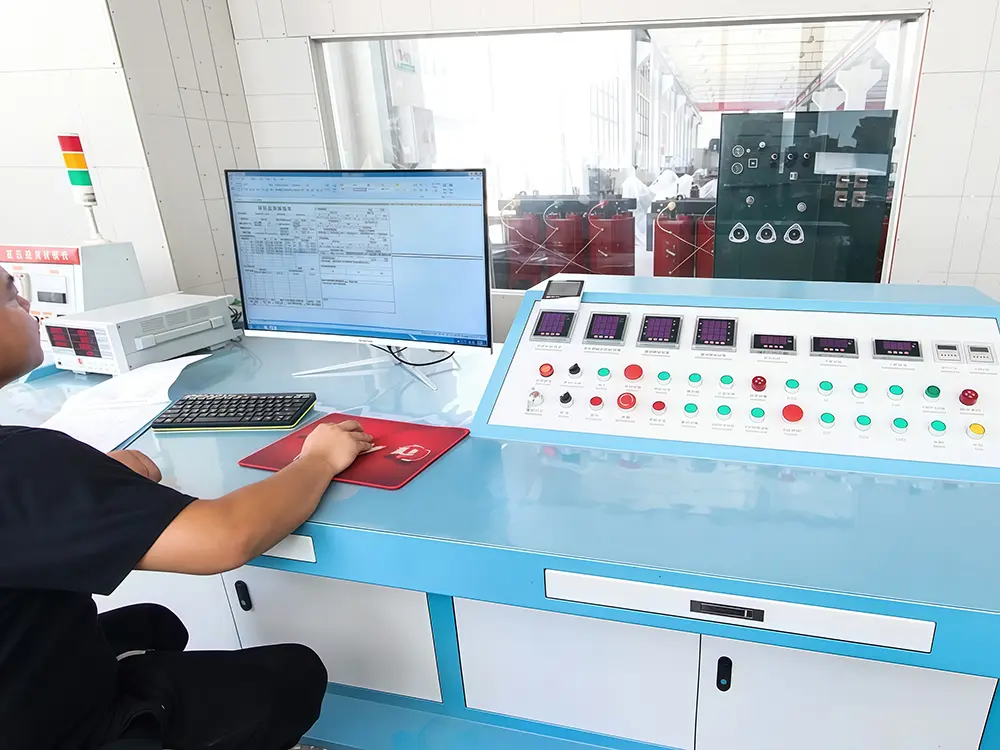

Delavnica celovitega testiranja transformatorjev GUANGBIAN

Tehnični dokument

Naša tovarna

Pločevarska delavnica

Delavnica navijanja folije

Delavnica navijanja

Delavnica navijalne peči

Delavnica za montažo transformatorjev

Delavnica za zagon transformatorjev

pogosta vprašanja

V1: Kakšna je glavna funkcija transformatorja 800 kVA 15 kV?

Srednjenapetostno električno energijo (razred 15 kV) znižuje na nizkonapetostne nivoje, primerne za porabo končnega uporabnika v industrijskih in komercialnih sistemih.

V2: Zakaj uporabljati oljni transformator namesto suhega tipa?

Oljni transformatorji zagotavljajo:

● Boljše odvajanje toplote

● Večja preobremenitvena zmogljivost

● Daljša življenjska doba izolacije

● Manjše obratovalne izgube pri velikih obremenitvah

Prednostne so za uporabo na prostem in za uporabo z visoko zmogljivostjo.

V3: Ali je ta transformator primeren za zunanjo namestitev?

ja Oljni transformatorji so zasnovani za zunanjo uporabo z zaprtimi rezervoarji, protikorozijsko zaščito in konstrukcijo, odporno na vremenske vplive.

V4: Kakšno vzdrževanje je potrebno?

Redno vzdrževanje vključuje:

● Kontrola nivoja in kakovosti olja

● Testiranje izolacijske upornosti

● Nadzor temperature

● Pregled puše in sponk

V5: Ali lahko prenese pogoje preobremenitve?

Da, kratkotrajna preobremenitvena zmogljivost je podprta glede na zasnovo in pogoje hlajenja, vendar stalna preobremenitev ni priporočljiva.
