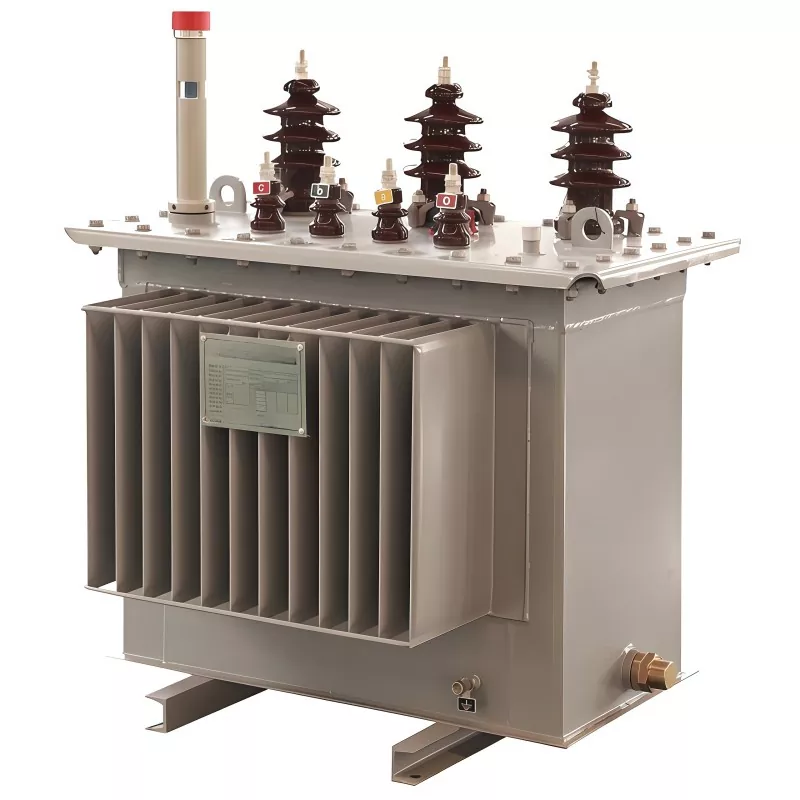

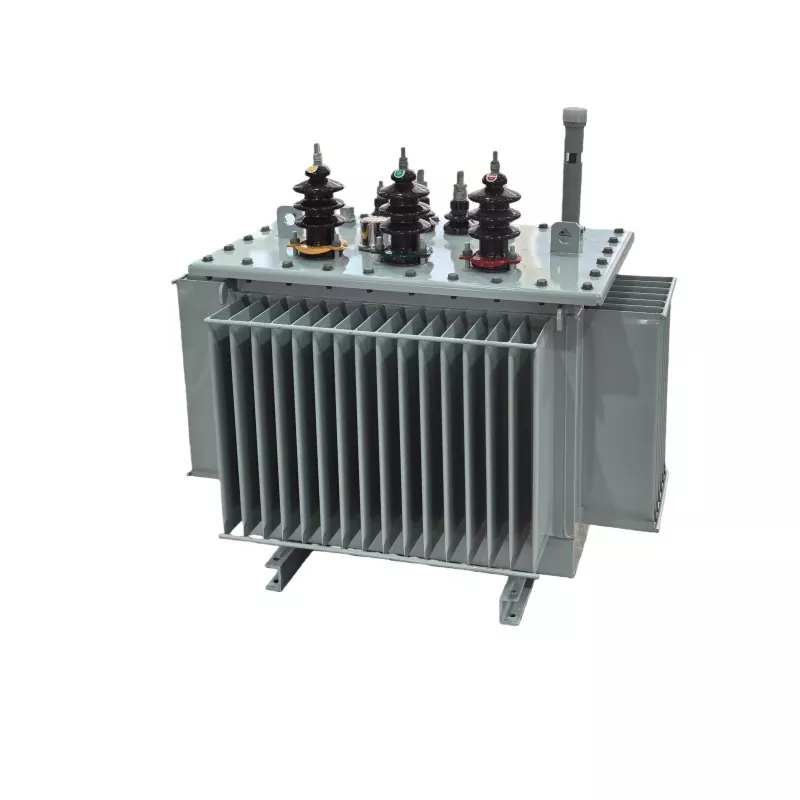

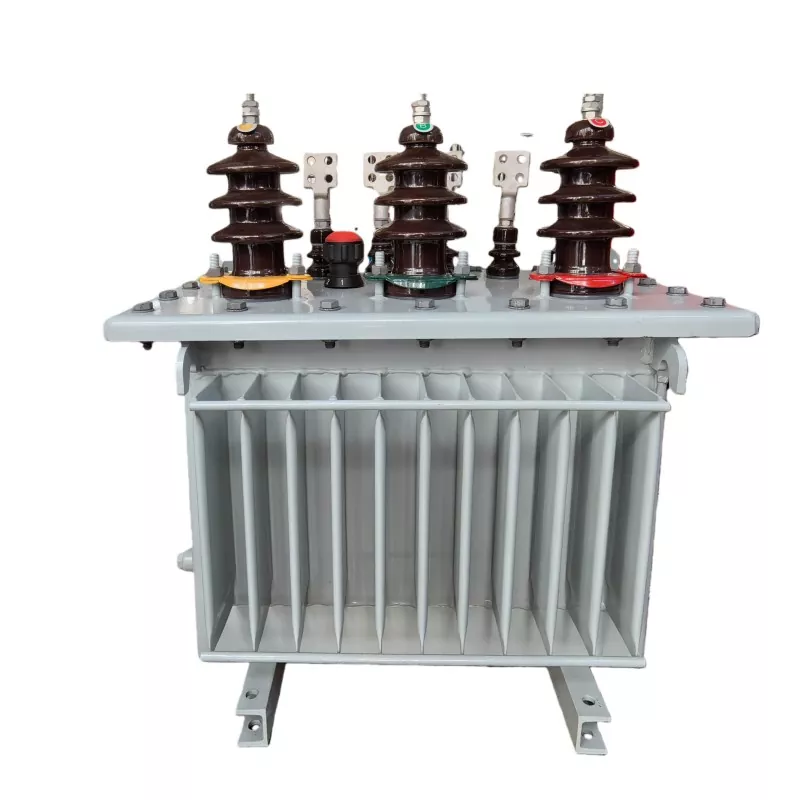

Oljni transformator 100KVA 11KV

100KVA 11KV oljni transformator je srednjenapetostni distribucijski transformator, zasnovan za znižanje primarne napetosti 11kV na nizkonapetostne nivoje (običajno 400V / 415V / 0,4kV) za industrijske, komercialne in komunalne distribucijske sisteme.

Uporablja mineralno izolacijsko olje kot hladilni in izolacijski medij, kar zagotavlja stabilno toplotno zmogljivost in visoko dielektrično trdnost v pogojih stalne obremenitve.

Primer uporabe

100KVA 11KV oljni transformator, ki ga proizvaja GUANGBIAN, je pred kratkim uporabil afriški kupec za zamenjavo pokvarjenega transformatorja, ki je imel poškodbe zaradi kratkega stika v lokalnem sistemu za distribucijo električne energije.

V tem projektu je originalni transformator uporabil aluminijasta navitja, ki so bila izbrana zaradi varčevanja. Vendar pa je bil transformator zaradi nestabilnih razmer v omrežju in pogostih nihanj napetosti na strani uporabnika večkrat izpostavljen preobremenitvi in ​​obremenitvi kratkega stika, kar je povzročilo prekomerno segrevanje in morebitno okvaro navitja.

Bakrena ali aluminijasta navitja za 100KVA transformator

Za 100KVA distribucijski transformator GUANGBIAN zagotavlja oboje:

● Možnost bakrenega navijanja

● Možnost navijanja aluminija

Medtem ko aluminijasta navitja ponujajo nižje začetne stroške, sta njihova toplotna vzdržljivost in mehanska trdnost relativno nižji v primerjavi z bakrenimi navitji.

V nestabilnih energetskih okoljih - kot so:

● Pogosta nihanja napetosti

● Pogoji visokega zagonskega toka

● Ponavljajoči se dogodki kratkega stika

aluminijasta navitja so bolj nagnjena k:

● Pregrevanje v pogojih preobremenitve

● Degradacija izolacije

● Zmanjšana življenjska doba v težkih omrežnih aplikacijah

Premislek o stroških in zanesljivosti

Čeprav imajo transformatorji z aluminijastimi navitji nižje začetne nabavne stroške, aplikacije v realnem svetu kažejo, da se lahko v nestabilnih omrežnih okoljih skupni stroški življenjskega cikla povečajo zaradi:

● Zahteve glede vzdrževanja

● Nepričakovane napake

● Stroški zamenjave

Zato bi morala izbira materiala temeljiti na dejanskih pogojih delovanja in ne samo na začetni ceni, da bi zagotovili dolgoročno stabilnost sistema in zmanjšali nenačrtovane izpade.

Tehnični dokument

Delovno okolje

Temperaturni pogoji:

Dolgotrajna delovna temperatura okolja: -25 ℃ ~ +45 ℃.

Najvišja delovna temperatura okolice: Ne presega +50 ℃.

Temperatura skladiščenja in transporta:

-40 ℃ ~ +60 ℃.

Pogoji vlažnosti:

Relativna vlažnost: ≤95 % pri 25 ℃

Zahteve glede nadmorske višine:

Nazivno območje prilagajanja nadmorske višine: ≤1000 metrov

Tehnično pozicioniranje v primerjavi s tekmeci

Oljni transformator v primerjavi s suhim transformatorjem

Oljni transformatorji so bolj primerni za težke, zunanje in dolgotrajne aplikacije.

V primerjavi z nižjimi standardi (trend serije S9 / S11 / S13)

● S9: Večje izgube, zastarel standard učinkovitosti

● S11: Osnovna sodobna učinkovitost

● S13: zasnova z nizkimi izgubami in visokim izkoristkom (prednost na izvoznih trgih)

Transformator 100 KVA, zasnovan s tehnologijo jedra S13, lahko zmanjša izgube brez obremenitve za 15–30 % v primerjavi s S11, kar izboljša ROI pri dolgoročnem delovanju.

Pozicioniranje konkurenta na ravni trga

V primerjavi z generičnimi proizvajalci:

● Boljši nadzor izgub (optimizacija izgub brez obremenitve + obremenitev)

● Močnejša odpornost na kratek stik

● Izboljšana tehnologija tesnjenja (preprečevanje puščanja olja)

● Boljša dokumentacija o skladnosti za izvozne trge

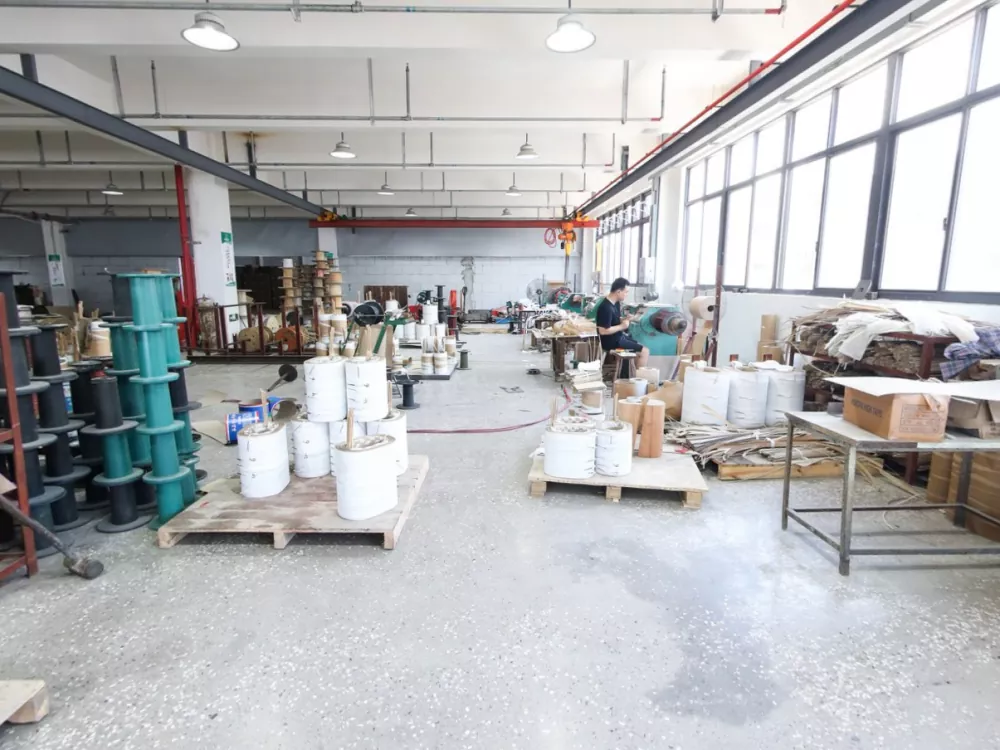

Naša tovarna

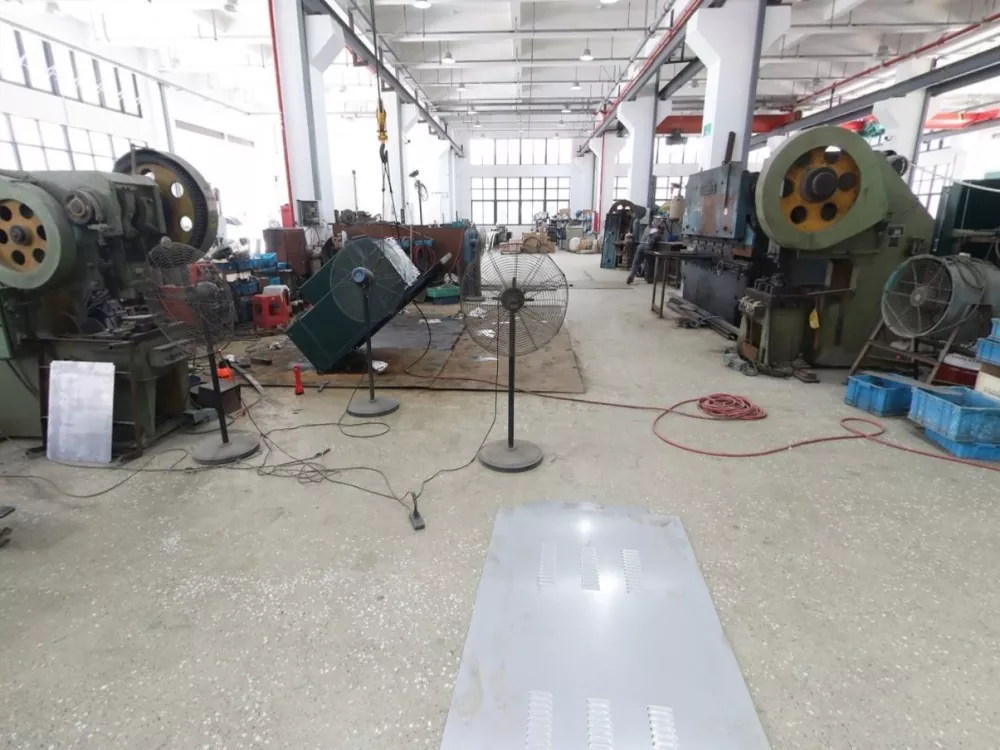

Pločevarska delavnica

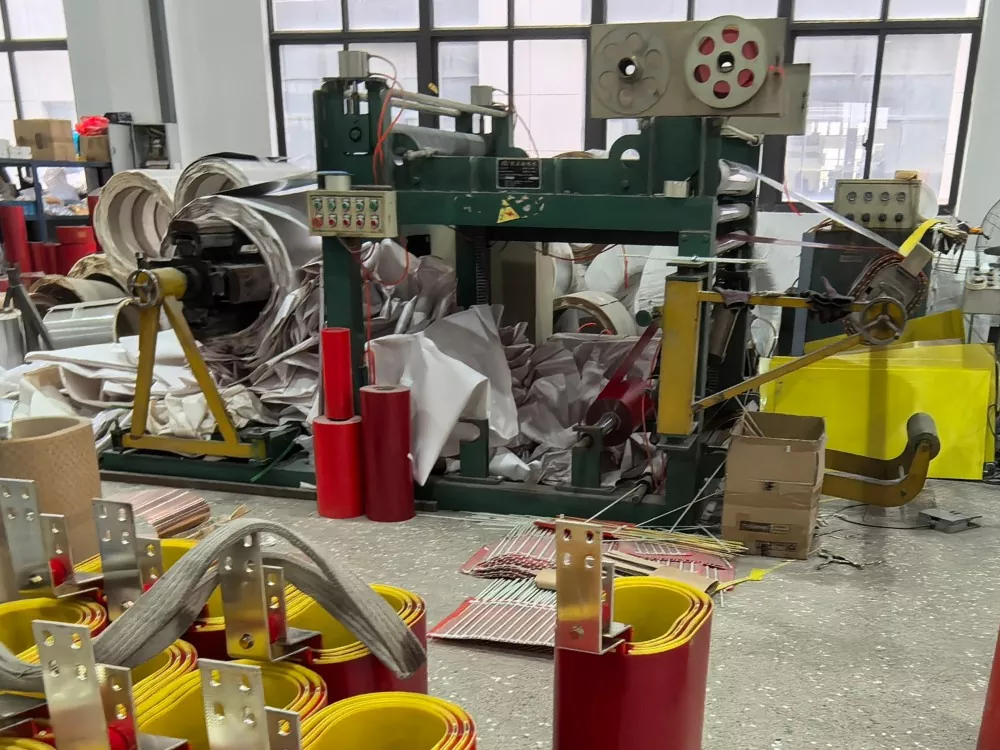

Delavnica navijanja folije

Delavnica navijanja

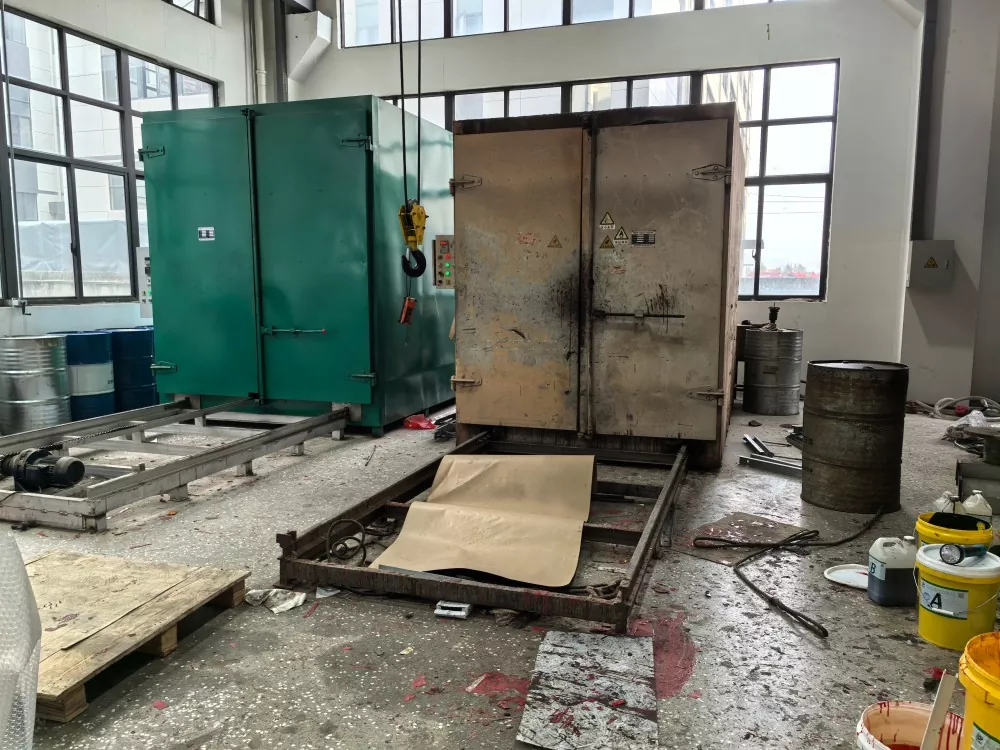

Delavnica navijalne peči

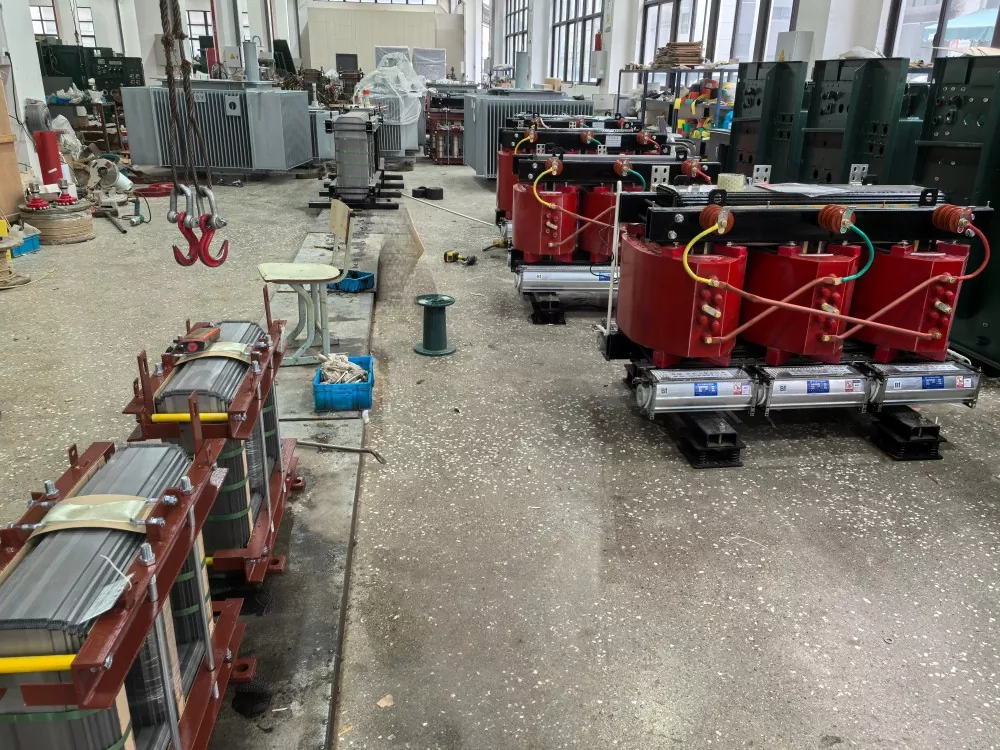

Delavnica za montažo transformatorjev

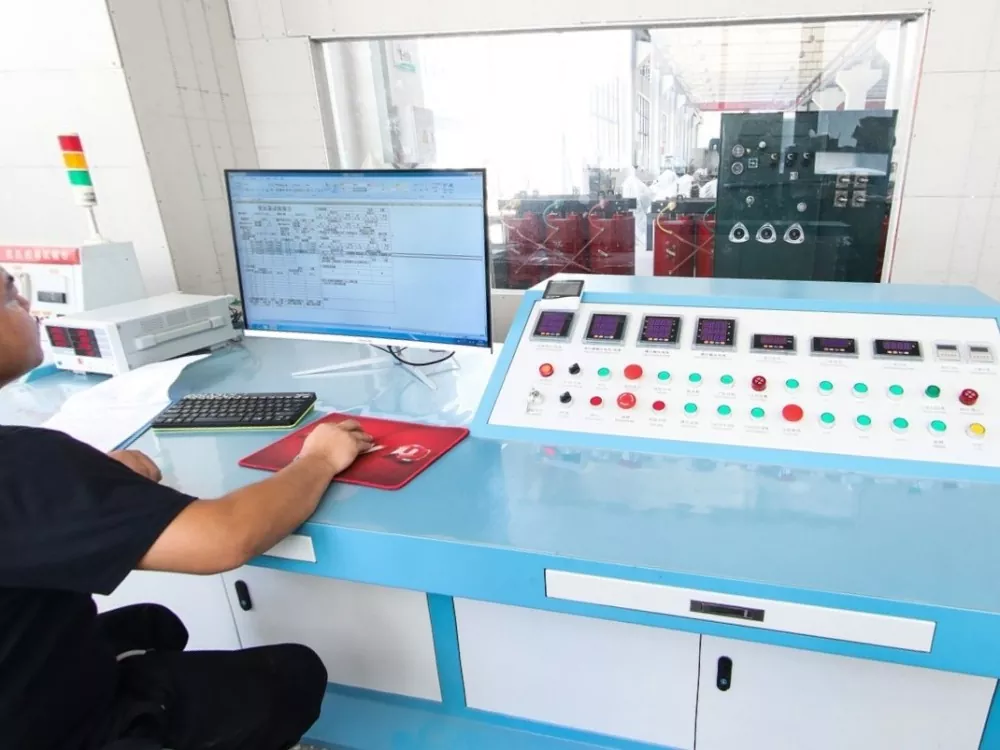

Delavnica za zagon transformatorjev

pogosta vprašanja

V1: Kakšna je življenjska doba oljnega transformatorja 100 KVA?

Običajno 20–30 let, odvisno od pogojev obremenitve, vzdrževanja in okolja namestitve.

V2: Ali se lahko uporablja na prostem?

ja Oljni transformatorji so posebej zasnovani za zunanje transformatorske postaje in težka okolja.

V3: Kakšno vzdrževanje je potrebno?

● Redno preverjanje nivoja olja

● Periodično testiranje dielektričnosti olja

● Puša in zategovanje spoja

● Nadzor temperature

Intervali vzdrževanja so običajno daljši kot pri suhih transformatorjih.

V4: Kakšna je razlika med transformatorji 11KV in 10KV?

11KV je višja sistemska napetostna raven, ki se običajno uporablja v mednarodnih distribucijskih omrežjih. Načela delovanja ostajajo podobna, vendar so zahteve glede izolacije strožje.

V5: Ali je primeren za projekte obnovljivih virov energije?

ja Zaradi svoje stabilnosti in odpornosti proti preobremenitvi se široko uporablja v solarnih in vetrnih distribucijskih sistemih.
