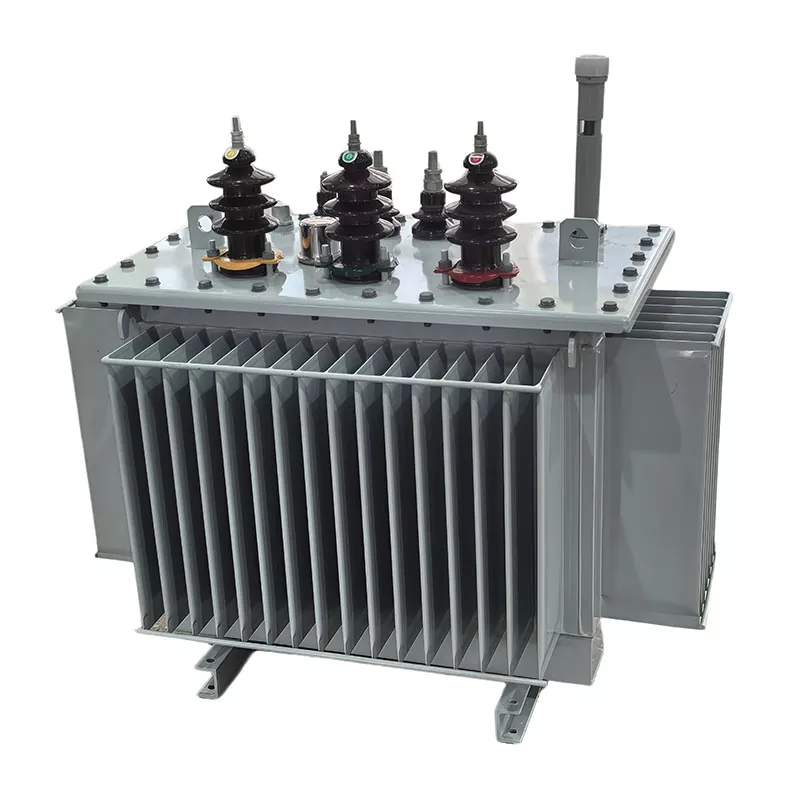

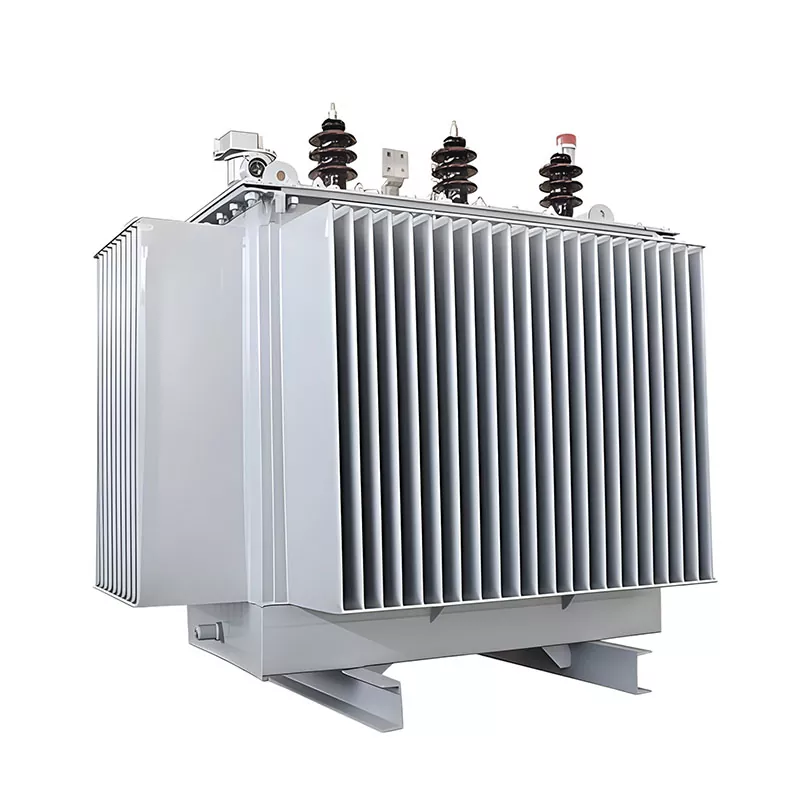

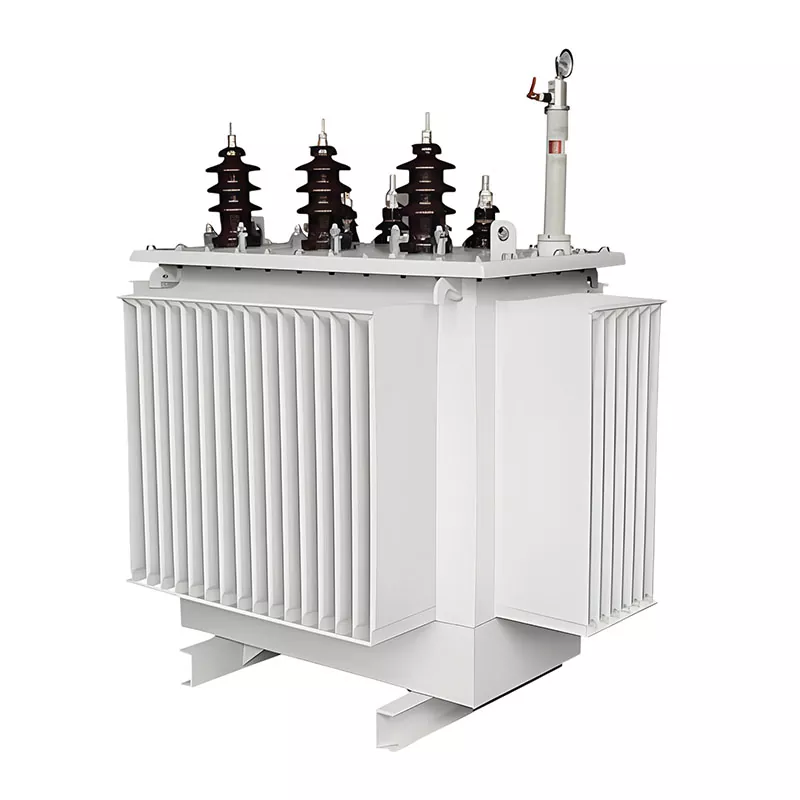

Nadomestni oljni transformator

Nadomestni oljni transformator je vrsta z oljem napolnjenega močnostnega transformatorja, ki je posebej zasnovan za zamenjavo obstoječega transformatorja v delujočem sistemu za distribucijo električne energije, običajno zaradi staranja opreme, okvare, omejitev zmogljivosti ali zahtev za izboljšanje učinkovitosti.

Za razliko od transformatorjev, ki se uporabljajo v novih inštalacijah, je nadomestni transformator zasnovan z močnim poudarkom na sistemski združljivosti, fizični zamenljivosti in brezhibni integraciji z obstoječo električno infrastrukturo.

Inženirska definicija

Z vidika elektrotehnike lahko nadomestni oljni potopljeni transformator definiramo kot:

Močnostni transformator, zasnovan ali optimiziran glede na obstoječe omrežne pogoje – kot so nivo napetosti, vektorska skupina, dimenzije namestitve in profil obremenitve – tako, da lahko neposredno nadomesti oljni transformator v uporabi brez večjih sprememb prvotnega sistema.

Ključne tehnične lastnosti

Tipični nadomestni oljni transformator je opredeljen z naslednjimi tehničnimi zahtevami:

Združljivost napetosti:Ujema se z obstoječimi nivoji sistema, kot so 6kV/0,4kV, 10kV/0,4kV itd.

Zamenljivost namestitve:Zasnovano tako, da se prilega obstoječim temeljem, vstopnim točkam kablov in postavitvi transformatorske postaje

Ujemanje skupine vektorjev:Običajno Dyn11 ali enak originalni konfiguraciji transformatorja

Usklajevanje impedance kratkega stika:Običajno zasnovan v območju 5–8 % za zagotavljanje stabilnosti sistema

Optimizacija delovanja:Lahko izboljša učinkovitost, zmanjša izgube ali izboljša toplotno zmogljivost v primerjavi z zamenjano enoto

Najprej ugotovite pravo velikost

Tukaj je primer: vaša trenutna obremenitev je 800 kVA in dodajate 400 kVA novega povpraševanja. Upoštevajte nekaj stopnje rasti in 1250–1600 kVA je smiselno. Ne glejte samo današnjih številk – vedno je varna stava, da pustite nekaj prostora.

Pri izračunu zmogljivosti transformatorja upoštevajte te parametre: nivo napetosti se mora ujemati z vašim obstoječim sistemom (npr. 10 kV/0,4 kV), vektorska skupina Dyn11 deluje za večino komercialnih aplikacij, impedanca 5-8 % pa je standardna. Če niste prepričani, lahko ekipa tovarne GUANGBIAN na Kitajskem pregleda vašo nastavitev in potrdi specifikacije pred izdelavo.

Kaj pripraviti pred zamenjavo?

Preverite tri stvari:

1.Električna ocena — Ali lahko vaše zbiralke in kabli prenesejo večji tok? Ali je zaščitna shema potrebna prilagoditev?

2. Strukturni pregled — Velikost temelja, dostopna pot za premik enote, prezračevalni pogoji.

3.Utility usklajevanje — Nadgradnja zmogljivosti lahko zahteva spremembe vaše dohodne oskrbe. Dovoljenje za izklop električne energije uredite prej.

Če načrtujete projekt zamenjave transformatorja, vam lahko tehnična ekipa GUANGBIAN iz naše kitajske tovarne pomaga pregledati te elemente. V našem proizvodnem obratu smo obravnavali podobne primere in vemo, katere podrobnosti so pogosto spregledane.

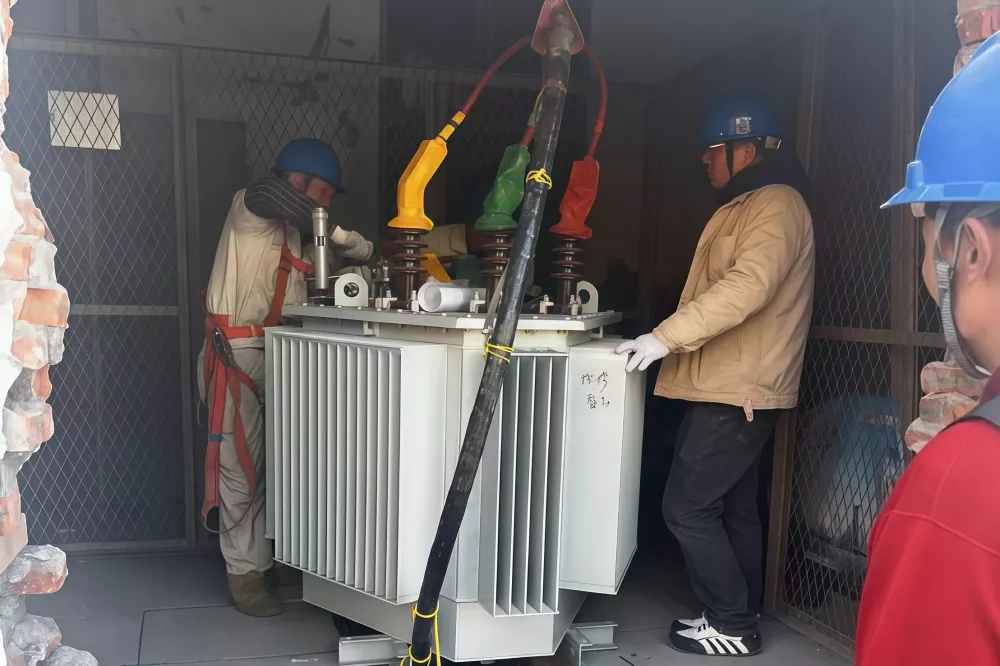

Montaža in zagon

Izklopite → Odklopite → Odstranite staro enoto → Namestite nov transformator → Ožičenje → Preizkušanje → Napajanje

Ne preskočite koraka testiranja: preizkus razmerja obratov, izolacijske upornosti, preverjanje vektorske skupine, merjenje upora. Vse mora miniti, preden zavrtite stikalo. V prvih nekaj tednih pazite na temperaturo, poslušajte nenavaden hrup in preverite vibracije.

Koliko stane?

Za enoto 1250 kVA sam transformator stane 25.000–45.000 USD. Z namestitvijo in spremembami se skupni stroški projekta gibljejo okoli 35.000–75.000 USD. Če vaša obstoječa enota deluje že skoraj 20 let, je njena zamenjava z novo bolj smiselna kot dodajanje vzporedne enote – manj težav z vzdrževanjem, večja učinkovitost.

Po namestitvi shranite poročila o preskusih in izvedene risbe. Vsako četrtletje preverite temperature, letno opravite analizo olja (za tipe, polnjene z oljem). Ob pravilni negi bi ta oprema brezhibno delovala 20–30 let.

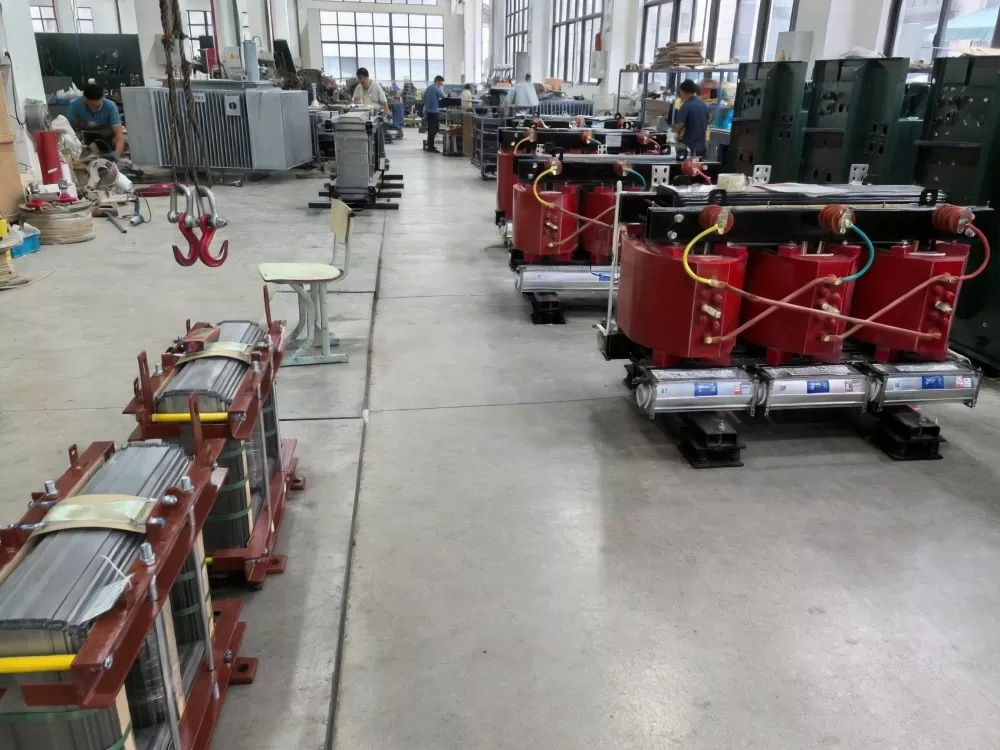

V tovarni GUANGBIAN na Kitajskem izdelujemo transformatorje, ki so izdelani za dolge razdalje. Ne glede na to, ali ste v fazi izbire transformatorja ali potrebujete pregled specifikacij, vam lahko naša ekipa pomaga.

Razlika od standardnih novih inštalacijskih transformatorjev

pogosta vprašanja

1. Kaj je nadomestni oljni potopljeni transformator?

Je oljni transformator, ki je zasnovan za zamenjavo obstoječega transformatorja v delujočem elektroenergetskem sistemu. Zgrajen je tako, da ustreza prvotnim električnim pogojem, tako da lahko sistem nadaljuje z delovanjem z minimalnimi spremembami.

2. Kdaj je treba transformator zamenjati?

Zamenjava je potrebna, ko je transformator star (običajno 15–25+ let), se pogosto pokvari, ne more izpolniti trenutne obremenitve ali ima visoke stroške vzdrževanja

3. Kako izberem pravo zmogljivost za zamenjavo?

Zmogljivost je izbrana na podlagi trenutne obremenitve, prihodnje širitve (običajno 15–25-odstotna rezerva) in sistemskih pogojev, kot so raven napetosti in omejitve namestitve.

4. Ali lahko nadomestni transformator poveča zmogljivost?

ja Nadomestno enoto je mogoče nadgraditi na večjo zmogljivost, vendar je treba preveriti združljivost obstoječih kablov, stikalnih naprav in zaščitnega sistema.

5. Kaj mora ustrezati pri zamenjavi transformatorja?

Ključni parametri vključujejo napetostno razmerje, vektorsko skupino (običajno Dyn11), impedanco (približno 5–8 %) in fizične dimenzije namestitve.

6. Kako dolgo traja postopek zamenjave?

Namestitev in zamenjava običajno trajata 1–3 dni, odvisno od pogojev na lokaciji, plus dodatni čas za testiranje in zagon.
